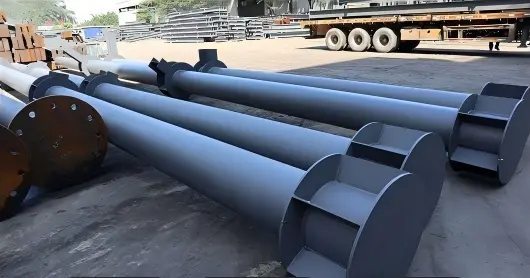

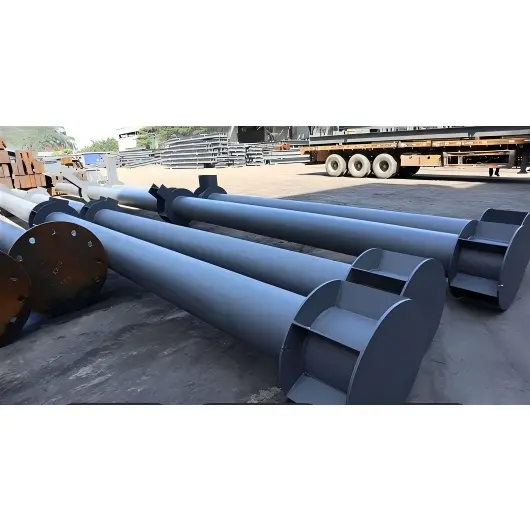

원형 중공 강관 기둥

이 컬럼은 균일한 하중 분포와 탁월한 축 하중 지지 능력을 보장하는 부드럽고 직선형 원통형 프로파일과 환형 단면을 특징으로 합니다. 이 제품은 상부 구조에서 기초까지 하중을 효과적으로 전달하며 가볍고 무거운 강철 구조물, 조경 건축, 경기장, 통로, 산업 플랜트 및 조립식 건물을 포함한 다양한 응용 분야의 수직 지지에 적합합니다. 베이스 플레이트, 보강재 플레이트, 연결 플레이트 및 고강도 볼트와 같은 필요한 연결 구성 요소가 완벽하게 제공됩니다.

제품 정의 및 구성

I. 원형 파이프 기둥의 기본 정의

원형 중공 강관 기둥은 속이 빈 원형 ​​단면을 가진 수직 하중 지지 구성 요소입니다. 주로 이음매 없는 원형 강철 파이프 또는 용접된 원형 강철 파이프로 제작된 이 기둥은 강철 구조물 건물, 도시 프로젝트, 교량 및 경기장에 널리 사용되며 주로 축 압축, 굽힘 모멘트 및 비틀림 모멘트를 견뎌냅니다.

1. 핵심속성

재질: 주로 탄소 구조용 강철 및 저합금강; 실외 또는 부식성 환경에서는 아연 도금 마감재, 부식 방지 코팅 또는 스테인리스 스틸을 사용할 수 있습니다.

단면 특성: 외경(D)과 벽 두께(t)로 정의됩니다. 중공 원형 모양은 모든 방향에서 균일한 하중 분포, 우수한 비틀림 및 압축 강도, 최소 응력 집중을 보장합니다.

제조 공정: 이음매 없는 파이프 기둥(통합 압연, 높은 내하력 제공) 또는 용접 파이프 기둥(강판 압연 및 용접으로 형성, 비용 절감)으로 제공됩니다.

2. 주요 적용 시나리오

초고층 건물, 대규모 행사장(전시장/경기장), 고속철도역, 캐노피, 산업플랜트, 교각, 도시 가드레일 기둥, 조경기둥 등의 코어튜브 3. 기본사양 표기

표준 표기: Ø 외경 × 벽 두께 × 길이; 예: Φ219×8×6000(외경 219mm, 벽 두께 8mm, 기둥 길이 6m).

II. 원형 중공 단면(CHS) 기둥 조립 구성

주요 원형 중공 강관 기둥 본체, 상단 및 하단 연결부, 연결 액세서리 및 보조 구성 요소로 구성된 완전한 시스템입니다. 위치에 따라 기둥 본체, 기둥 베이스/기초, 기둥 상단 연결, 보-기둥 연결, 보조 액세서리 등 5가지 주요 모듈로 분류됩니다.

1. 컬럼본체(핵심구성품)

주 원형 파이프: 파이프 직경, 벽 두께 및 재료는 부하 요구 사항에 따라 선택됩니다. 매우 긴 기둥은 접합용 조인트(플랜지, 용접 또는 플러그인 연결)가 장착된 세그먼트로 제작될 수 있습니다.

보강 구조물(고하중 또는 고층 건물에 필수):

내부 보강 링 및 세로 보강 리브: 파이프 벽의 국부적인 좌굴을 방지합니다.

허리축소/직경전환구간 : 상부와 하부의 하중이 다를 경우 가변직경 원형파이프를 이용하여 전환합니다.

2. 기둥 베이스 조립(기초에 연결, 전체적인 안정성 결정)

CHS 기둥 하부를 위한 완전한 하중 지지 어셈블리입니다. 두 가지 일반적인 형태가 존재합니다:

1) 앵커볼트 매립형(가장 일반적)

·베이스 플레이트: 두꺼운 원형 또는 사각형 강판이 기둥 본체에 완전히 용접됩니다.

·앵커 볼트: 콘크리트 기초에 여러 개의 고강도 앵커 볼트가 매립됩니다.

·부속품: 너트, 와셔, 레벨링 심, 그라우팅 재료(베이스 레벨링 및 고정을 위한 2차 그라우팅용).

2) 삽입형 소켓 기초(컵 기초)

·콘크리트 소켓(컵) + 삽입기둥구간 + 주위의 압축콘크리트 또는 잔골재 콘크리트; 도시 공학 및 교량 건설에 일반적으로 사용됩니다.

3. Column Top Assembly (힘 전달 및 상부구조 지지)

상부구조 구성요소의 유형에 따라 선택됩니다.

·기둥상판 : 상부를 밀봉하고, 배관 내부를 보호하며, 상부로부터의 하중을 전달하는 캡플레이트.

·기둥상부 연결좌석/플랜지 : 상부 원형파이프, 트러스, 스페이스 프레임 지지대 등에 연결하는데 사용됩니다. ·포스트 캡(조경/가드레일용): 장식 및 내후성; 구형, 평면형 및 원뿔형 형태로 제공됩니다.

4. 보-기둥/파이프-파이프 연결 조인트(횡하중 전달을 위한 액세서리)

원형 파이프 기둥을 강철 빔, 보조 부재 및 인접한 파이프 기둥에 연결하기 위한 표준 액세서리:

·원주형 코벨/러그 플레이트: 강철 빔을 지지하기 위해 파이프 본체에 용접됩니다.

·연결 플랜지/파이프 클램프: 동일한 직경의 파이프를 결합하거나 다른 직경 사이를 전환하는 데 사용됩니다(이음 감소).

·고강도 볼트, 용접 백킹 플레이트, 연결 플레이트: 접합부 체결 및 보강용.

5. 보조 구성 요소(설치, 보호 및 유지 관리)

·리프팅 부속품: 리프팅 러그, 리프팅 링(현장 리프팅을 용이하게 하기 위해 공장에서 설치됨).

·부식 방지: 프라이머, 중간 코팅 및 상도/용융 아연 도금 코팅; 부식 방지 밀봉(물 유입 및 녹 방지를 위한 엔드 캡).

·설치 보조 장치: 위치 지정 브래킷, 임시 지지대, 조정 가능한 상단 잭(설치 중 정렬 및 임시 고정용).

III. 일반적인 조립 구성의 예

1. 표준 공장 원형 파이프 기둥 : 주 원형 파이프 + 베이스 플레이트 + 앵커 볼트 + 레벨링 심 + 탑 캡 + 파이프 본체 코벨 + 고강도 볼트 + 부식 방지 코팅 + 리프팅 러그.

2.시 도로 가드레일 포스트: 주 원형 파이프 + 내장형 베이스 플랜지 / 콘크리트 받침대 + 장식용 상단 캡 + 가드레일 연결 클램프 / 러그 플레이트 + 아연 도금 부식 방지 코팅.

3.고층 강철 구조 분할 원형 파이프 기둥: 분할 원형 파이프 + 접합 플랜지/용접 조인트 + 내부 보강 링 + 내장 앵커 볼트 조립 + 환형 빔 기둥 연결 플레이트 + 포괄적인 부식 방지 시스템.

IV. 간략한 요약

·정의: 중공 원형 강철 파이프로 만들어진 수직 하중 지지 부재; 우수한 기계적 특성과 광범위한 응용이 특징입니다. ·시스템 로직: 컬럼 본체 + 베이스 연결 어셈블리 + 상단 연결 어셈블리 + 측면 연결 액세서리 + 부식 방지/인양 액세서리; 전체 구성은 프로젝트 로드 및 애플리케이션 시나리오를 기반으로 선택됩니다.

원형 중공 강관 기둥의 핵심 장점은 무엇입니까?

1. 원형 단면은 균일한 응력 분포, 높은 축 압축 강도 및 우수한 비틀림 안정성을 보장합니다.

2. 유선형의 외관은 미니멀하면서도 인상적으로 구조의 전체적인 미적 매력을 높여줍니다.

3. 낮은 바람 저항은 실외 적용에 탁월한 바람 성능을 제공합니다.

4. 경량화로 인양 및 설치가 간편하여 시공효율이 높습니다.

5. 내외면 모두 내식처리가 되어 있어 습기에 대한 내구성이 뛰어나고 수명이 깁니다.

6. 포괄적인 사양을 사용할 수 있습니다. 높이, 연결 플레이트 및 내장 부품을 다양한 건축 시나리오에 맞게 맞춤화할 수 있습니다.

H형강기둥, 사각/직사각형 중공단면기둥과 비교하여 원형파이프기둥의 주요 특징은 무엇입니까?

I. 구조 역학의 장점

1. 균형잡힌 전방향 하중 지지 및 우수한 비틀림 성능: 관성 모멘트는 모든 방향에서 일정하며(강축과 약축 구분 없음) H형 단면이나 사각 튜브보다 풍하중, 지진 비틀림 및 편심 하중에 훨씬 더 나은 적응성을 제공합니다. 이는 대규모 장소, 우뚝 솟은 구조물 및 강풍에 노출되는 해안 프로젝트에 선호되는 선택입니다. 대조적으로, 사각 튜브와 H-단면은 축이 약하고 측면 비틀림과 관련하여 심각한 약점이 있습니다.

2. 동일한 양의 강철에 대해 더 높은 압축 하중 용량 및 국부 좌굴에 대한 저항성: 축방향 압축 시 응력은 원형 파이프 벽 전체에 고르게 분산됩니다. 주어진 단면적에 대해 하중 용량은 원형 파이프 > 사각 튜브 > H형강의 순서를 따릅니다. 견고한 기둥을 더 가볍게 만들어 비용을 절감하고 강철을 절약하며 자중을 낮출 수 있습니다.

3. 가장 낮은 바람 저항 계수: 유선형 원형 모양으로 인해 풍하중 형상 계수가 약 0.8이 되는데, 이는 정사각형 튜브의 경우 1.3, H형강의 경우 1.5 이상입니다. 이는 우뚝 솟은 기둥, 옥외 통로, 풍력 지지대 및 캐노피 기둥의 풍하중을 크게 줄여 기초 고정 비용을 낮춥니다.

II. 제조 및 건설의 독특한 특징

1. 단순화된 조인트 설계 및 유연한 빔-기둥 연결: 강철 빔은 전체 360° 원주에 걸쳐 어떤 각도에서든 원형 중공 섹션(CHS)에 연결할 수 있으므로 사각 튜브 직각 또는 H빔 플랜지 정렬의 제약을 피할 수 있습니다. 이는 경사진 빔, 방사형 트러스 및 다방향 빔 교차와 관련된 시나리오에 분명한 이점을 제공합니다. 표준화된 환형 코벨과 클램프 커넥터는 조립을 용이하게 합니다.

2. 편리한 분할 접합: 전체 둘레 맞대기 용접(내부/외부 경사 포함)과 플랜지 연결을 모두 지원합니다. 원형 튜브의 원주 용접은 모서리에 응력이 집중되기 쉬운 사각 튜브나 플랜지와 웹의 정확한 정렬이 필요한 H빔과 달리 응력을 고르게 분산시켜 제작 공차가 더 높아집니다.

3. 균형 잡힌 리프팅 무게: 균일한 무게 분포는 리프팅 중에 편심 하중이나 기울어짐의 위험을 제거합니다.

III. 부식 방지 및 유지 관리의 독특한 특징

1. 부식 방지를 위해 최적화된 표면적: 주어진 단면적에 대해 외부 표면적은 원형 튜브 < 정사각형/직사각형 튜브 < H빔의 순서를 따릅니다. 이는 필요한 페인트 또는 용융 아연도금 재료의 양을 줄여 비용을 절감합니다. 날카로운 모서리나 "데드 존"이 없기 때문에 페인트가 뭉치거나 얼룩이 누락되는 것을 방지하여 실외 부식 환경에서 탁월한 내구성을 보장합니다.

2. 물이나 먼지가 쌓이는 "불감대"가 없습니다. 빗물과 먼지가 갇히어 부식을 일으키는 경향이 있는 사각 튜브의 상단 홈이나 H빔의 플랜지 채널과 달리 원형 튜브의 곡면은 빗물이 자연스럽게 흘러나가도록 하여 옥외 도시 기둥과 조경 기둥의 수명을 크게 연장시킵니다.

IV. 건축 미학과 응용 시나리오의 특징

1. 통합 장식 디자인: 곡선형 프로파일은 조경 건축, 커튼월 멀리언, 전시장 정면에 적합합니다. 구형 기둥 캡과 곡선 장식 요소를 수용하여 구조적 하중 지지력과 건축 미학을 결합한 반면, 정사각형 튜브와 H빔은 종종 완전히 산업적으로 보입니다.

2. 제한된 공간에 대한 적합성: 동일한 하중 지지 용량에 대해 더 작은 외경을 제공하여 유틸리티 라우팅, 내부 장식 기둥 및 소형 장비 지지대에 뚜렷한 이점을 제공합니다. V. 비용 절충(차별화 활용: 약점 대 강점)

약점: 매우 무거운 하중과 조밀하게 배치된 프레임 기둥의 경우 H빔이 더 나은 비용 대비 성능을 제공합니다. 주요 적용 시나리오: 고층 구조물, 긴 경간, 다방향 하중, 노출/바람에 취약한 위치 및 통합된 구조-장식 기능; 원형 중공 섹션(CHS)은 이러한 영역에서 더 낮은 총 수명주기 비용을 제공합니다.

6. 차별화된 포지셔닝 요약

H빔: 다층의 조밀한 간격의 프레임에 중점을 둡니다. 사각 튜브: 일반 소규모 산업 플랜트에 중점을 둡니다. CHS(원형 중공 단면) 기둥: 장경간, 고층, 다방향 적재 및 통합 조경 구조 프로젝트에 중점을 둡니다. 비틀림 저항, 낮은 바람 저항 및 부식 방지 용이성을 통해 대체할 수 없는 시장 이점을 확립합니다.

원형 중공 강관 기둥의 엔드투엔드 처리 워크플로우

I. 제품 분류

1. 이음매 없는 CHS 컬럼: 완성된 이음매 없는 강관 스톡의 심층 가공을 통해 생산됩니다. 일반적으로 중소형 직경 및 고정밀 하중 지지 컬럼(Ø60–Ø630)에 사용됩니다.

2. 압연 및 용접 CHS 기둥: 강판을 원통으로 굴린 후 종방향 및/또는 원주 방향 용접을 통해 생산됩니다. 대구경, 고하중 컬럼에 사용됩니다(초대형 컬럼 > 630에 대한 표준 방법).

II. 표준 처리 단계(두 유형 모두에 대한 공유 다운스트림 프로세스)

공정 1: 원료 검사 및 절단 레이아웃

1. 이음매 없는 파이프: 재료, 외경, 벽 두께 및 결함 감지 보고서에 대한 들어오는 검사입니다. CNC 톱이나 플라즈마 절단기를 사용하여 길이를 자릅니다.

2. 압연/용접 파이프: 철판의 유입 결함 감지 및 레벨링; 전개된 폭으로 CNC 절단 및 베벨링.

절단 중에는 용접 수축 및 가공 허용치가 포함됩니다.

공정 2: 압연 및 성형(압연/용접 CHS에만 해당)

1. 3롤 플레이트 벤딩 머신을 사용하여 강판을 실린더로 압연합니다. 가장자리가 정렬되고 닫혀 있습니다.

2. 고정용 가용접 진원도 및 모서리 정렬 불량 조정(오정렬 ≤ 벽 두께의 10%)

공정 3: 메인 파이프 본체 심 용접

1. 세로 심 용접: 압연 파이프의 세로 솔기를 위한 자동 수중 아크 용접(SAW) - 내부 및 외부 비드 모두 형성 -

2. 용접 후: 용접 이음새 육안 검사 → 초음파 테스트(UT)(등급 I 용접에 대해 100% 검사)

3. 긴 기둥의 다중 세그먼트 접합을 위한 원주 방향 맞대기 용접: 양면 SAW 및 NDT(비파괴 검사)도 활용합니다.

공정 4: 원형 파이프의 라운딩 및 직선화

압연 및 용접 파이프는 상당한 용접 변형을 경험합니다. 특수 유압 라운딩 기계를 사용하여 진원도와 직진도를 교정하고 난형도를 ≤D/1000으로 제어합니다. 이음매 없는 파이프에는 약간의 교정 조정만 필요합니다.

공정 5: 최종 베벨링 및 단면 가공(중요 공정)

CNC 선반/단면 밀링:

· 파이프 플랫의 양쪽 끝을 밀링하고 용접 베벨을 절단하여 끝면 직각성을 보장합니다.

· 플랜지 연결이 필요한 기둥의 경우 파이프 끝 부분에 레지스터(꼭대기)를 정밀 가공하여 플랜지와 평평하고 같은 높이로 끼워지도록 합니다.

공정 6: 기둥 끝 부품 조립 및 용접

1. 기둥 베이스 플레이트 조립: 사각형/원형 베이스 플레이트 및 보강재 리브를 레이아웃 및 조립한 후 위치 결정을 위한 가용접을 수행합니다.

2. 기둥 상단 플레이트 및 엔드 캡: 파이프 개구부를 밀봉하고 물 유입을 방지하기 위해 엔드 캡을 완전히 용접합니다.

3. 코벨/러그 플레이트/환형 연결 플레이트: 도면에 따른 레이아웃, 파이프 둘레 주위 조립 및 가용접을 통한 고정;

4. 내부 보강 링(고하중 고층 기둥용): 내부 가용접으로 고정된 내부 환형 보강판의 분할 호이스팅 및 설치.

공정 7: 부품의 전위치 용접

1. 베이스 플레이트 리브 및 코벨: 가스 차폐 용접 또는 서브머지드 아크 용접(SAW)을 사용하여 용접됩니다.

2. 중요한 접합 용접부: 설계 요구 사항에 따라 UT 비파괴 테스트를 거쳤습니다.

공정 8: 완제품 수정 및 구멍 뚫기

1. 화염 가열과 기계적 방법을 결합하여 용접 변형 및 기둥 직진도를 수정합니다.

2. 필요한 위치에 볼트 및 유틸리티 라인용 구멍을 CNC로 드릴링합니다. 공정 9: 녹 제거 및 부식 방지 처리

1. 밀 스케일과 녹을 제거하기 위해 Sa2.5 등급의 쇼트 블라스팅;

2. 코팅: 프라이머 + 중간 코팅 + 탑코트; 필요한 경우 용융 아연 도금 공정을 진행합니다.

프로세스 10: 완제품 번호 부여, 검사, 포장 및 배송

1. 구성 요소 ID, 그리드 선 및 고도 수준을 표시합니다.

2. 입고 전 치수, 용접부, 부식방지 코팅 등을 종합적으로 검사합니다.

III. 두 프로세스의 비교

1. 이음매 없는 원형 중공 강관 기둥: 처리 시간이 짧고 종방향 용접이 없으며 구조적 완전성이 우수합니다. 그러나 파이프 직경은 제한되어 있으며 직경이 큰 경우 조달 비용이 높습니다.

2. 압연 및 용접 원형 파이프 기둥: 완전히 맞춤형 벽 두께로 초대형 직경이 가능합니다. 추가 압연 및 종방향 용접 단계가 필요하지만 대규모 부품의 경우 비용이 저렴합니다.

IV. 특화된 Customization (고층 빌딩용 메가 원형 파이프 기둥)

1. 콘크리트로 채워진 기둥의 경우: 그라우팅 및 공기 배출 구멍이 파이프 끝 부분에 미리 예약되어 있습니다.

2. 가변직경 원형관기둥 : 원추형 천이부(리듀서)를 압연 용접하여 직경이 다른 것을 연결하여 제작합니다.

CHS(원형 중공 단면) 기둥의 주요 성능 매개변수

I. 기하학적 사양

1. 지정

형식: фD × t × L

·D: 외경(mm); 일반적인 크기에는 Φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...이 포함됩니다.

·t: 벽 두께(mm); 4~50mm

·L: 표준 절단 길이; 일반적으로 6m/9m/12m; 세그먼트 접합을 통해 매우 긴 길이 달성

2. 치수 공차

1. 난원도: ≤ D/1000

2. 컬럼 본체의 직진도 : L/1000 이내

3. 단면 직각도: ≤ t/10

II. 재료 기계적 성질(주류 등급: Q235B/Q355B)

Q355NL은 저온 충격에 대한 저항성으로 인해 저온 애플리케이션에 선택됩니다.

III. 주요 구조적 매개변수

1. 단면적 특성(동일중량의 사각튜브/H빔에 비해 우수함)

· 회전 반경은 모든 방향에서 균일합니다. 강한 축과 약한 축 사이에 구별이 없습니다.

· 바람 저항 계수: μ ≒ 0.8(정사각형/직사각형 튜브의 경우 1.3, H빔의 경우 1.5); 낮은 풍하중 영향

1. 압축 이점: 높은 축 압축 안정성 계수; 동일한 단면적에 대해 직사각형 기둥의 내하력을 초과합니다.

2. 비틀림 저항: 원형 단면의 극 관성 모멘트는 비원형 단면보다 훨씬 높습니다. 탁월한 내진 성능 및 편심 하중에 대한 저항성

IV. 용접 및 NDT(비파괴 테스트) 성능

1. 세로/원주 용접(등급 I): 100% 초음파 테스트(UT); 등급 II 용접: 20% 즉석 점검 UT;

2. 용접 인장강도는 모재의 기준치 이상이어야 한다. V. 부식 방지 사양

1. 쇼트 블라스팅 녹 제거 등급: Sa2.5(국가 표준);

2. 표준 코팅 시스템: 프라이머 + 중간 코팅 + 탑코트; 총 건조 필름 두께: 80-160 μm;

3. 용융 아연 도금: 아연 코팅 두께 ≥85 μm; 해안 부식 환경을 위해 설계되었습니다.

6. 콘크리트 충진 관형(CFT) 기둥 사양

1. 충전재에 일반적으로 사용되는 콘크리트 등급: C30, C40 또는 C50;

2. 강철 튜브와 콘크리트 사이의 시너지적인 하중 지지 작용; 전체 축방향 하중 지지력이 2~3배 증가했습니다. 초고층 구조물에 많이 사용됩니다.

Ⅶ. 설치 및 연결 사양

1. 플랜지 연결: 8.8등급 또는 10.9등급 고강도 볼트를 사용합니다.

2. 기둥 베이스 플레이트: 플레이트 두께 16~60mm; 내장형 앵커 볼트(M20–M64) 장착.
