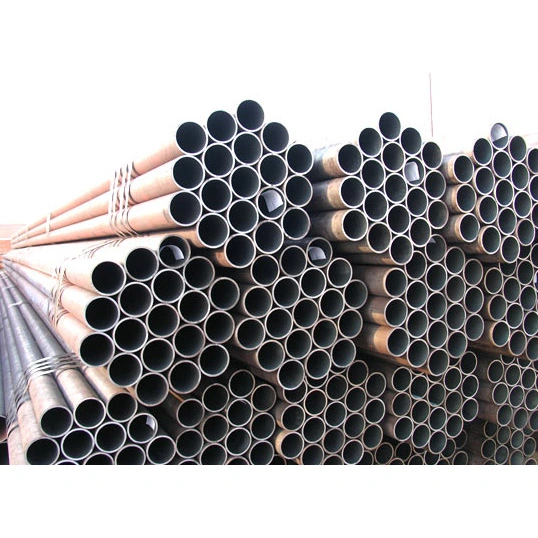

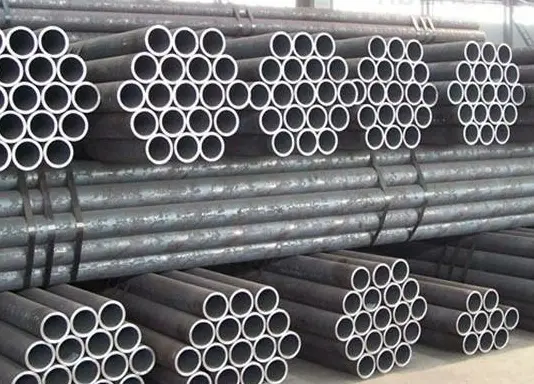

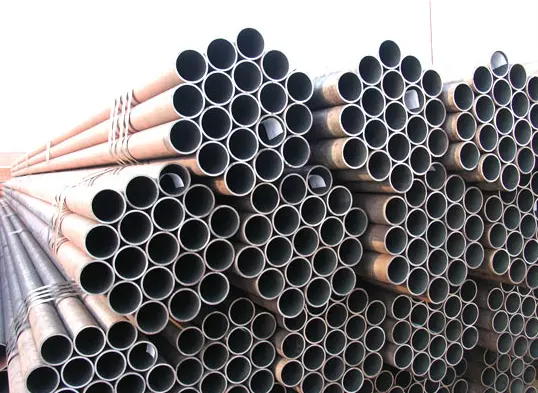

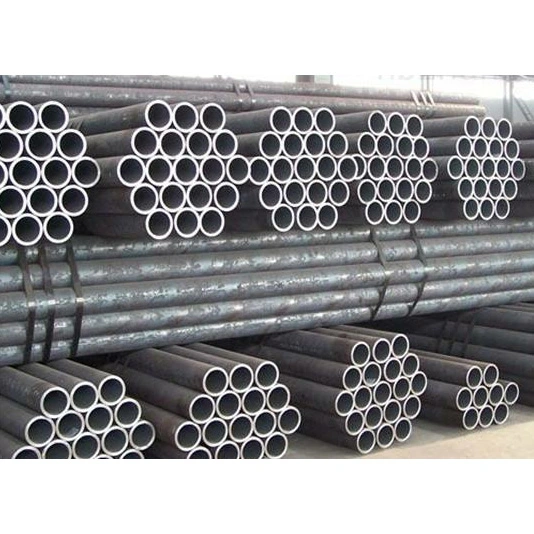

원활한 원형 구조용 강관

신뢰할 수 있는 중국 제조업체이자 강철 구조 부품의 원스톱 공급업체인 HAISHENG은 이음매 없는 원형 구조 강철 파이프를 재고로 제공합니다. 이 파이프는 열간 압연 및 냉간 인발과 같은 공정을 통해 고체 빌렛으로 형성되어 이음매 없는 단일 구조를 만듭니다. 이 제품은 GB/T 8163 및 GB/T 6479와 같은 표준을 준수하며 20# 및 Q355B를 포함한 일반적인 재료 등급을 갖습니다.

이음매 없는 원형 구조용 강관의 특징은 무엇입니까?

I. 기계적, 구조적 특성

1. 용접 이음새 없이 일체형 롤링 및 피어싱을 통해 형성됩니다. 파이프 벽은 균일하고 조밀한 미세 구조와 안정적인 전방향 하중 지지 능력을 갖추고 있습니다. 고압 저항, 고온 내성 및 피로 저항 측면에서 용접 파이프보다 훨씬 뛰어납니다.

2. 밀봉력과 내압력이 뛰어나고 누출 및 파열에 대한 저항력이 뛰어나 장기간 연속 가압 작동에 적합합니다.

3. 내부 및 외부 표면이 매끄럽고 벽 두께가 균일하며 구조적 강성이 높습니다. 인장, 압축, 굽힘, 비틀림 등 복잡한 응력을 견딜 수 있습니다.

II. 제조 및 성능상의 이점

1. 열간 압연 및 냉간 압연 품종으로 제공됩니다. 열간 압연 파이프는 큰 직경, 두꺼운 벽 및 고온 응용 분야에 적합합니다. 냉간 압연 파이프는 높은 치수 정밀도와 우수한 표면 품질을 제공하므로 정밀 기계 및 소경 배관에 이상적입니다.

2. 광범위한 재료 옵션; 담금질 및 템퍼링 또는 노멀라이징과 같은 열처리를 적용하여 강도와 인성을 더욱 향상시켜 고하중 및 반복 하중 시나리오에 적합하게 만들 수 있습니다.

3. 넓은 작동 온도 범위에서 우수한 고온 및 저온 성능; 저온에서 취성파괴에 강하다.

III. 처리 및 응용 특성

1. 절단, 선삭, 나사 압연, 굽힘, 용접 및 열처리에 적합합니다. 가공성이 뛰어나 기계 부품 및 정밀 파이프 피팅 생산에 이상적입니다. 2. 유연한 연결 방법: 플랜지, 나사산, 용접 및 압축 피팅 연결을 지원하여 다양한 산업 조립 요구 사항을 충족합니다.

3. 아연도금, 부식방지코팅, 부동태화 등의 처리를 통해 내식성을 향상시킬 수 있어 복잡한 사용환경에 적합합니다.

IV. 조달 및 비용 특성

1. 복잡한 생산 공정과 상대적으로 낮은 생산 능력으로 인해 동일한 사양의 용접 강관에 비해 가격이 높습니다.

2. 고급 또는 특수 사양의 제한된 재고; 일부 비표준 크기에는 맞춤형 제조가 필요하므로 배송 리드 타임이 길어집니다.

V. 사용 제한

1. 이음매 없는 원형 구조용 강관은 전체적으로 우수한 성능을 제공하지만 동일한 사양의 용접 파이프보다 무겁고 더 많은 재료가 필요하므로 표준 저압, 주변 온도 토목 응용 분야에 대한 비용 효율성이 낮습니다.

2. 고압, 고온 또는 위험한 조건과 관련된 중요한 산업 응용 분야에 주로 사용됩니다. 일반적으로 표준 비계 또는 간단한 가드레일과 같은 저부하 보조 구성 요소에는 사용되지 않습니다.

용도 및 적용 범위

I. 주요 용도

1. 고압 유체 이송

고압 물, 증기, 압축 공기, 오일, 가스 및 화학 매체 운송 이음매 없는 특성과 우수한 밀봉 기능으로 누출 위험이 제거됩니다.

2. 열 및 보일러 배관

보일러 수벽, 과열기, 헤더 및 주 열 파이프라인 네트워크에 사용되며 고온 및 고압 조건을 견딜 수 있습니다.

3. 화학 산업 및 압력 용기 부품 제조

복잡한 화학 환경에 적합한 반응기 노즐, 열 교환기 튜브 번들, 화학 공정 배관 및 부식 방지 라인.

4. 기계부품 제조

건설 기계용 유압 실린더, 공압 실린더, 부싱, 정밀 가공 블랭크, 드라이브 샤프트 및 내하중 관형 부품.

5. 석유, 가스 및 에너지 공학

석유 및 천연가스 추출 및 전송 라인, 수집 파이프라인, 유전 시추 및 추출을 위한 보조 배관.

6. 견고한 강철 구조 부품

고압 원형 파이프 기둥, 튼튼한 트러스, 하중을 지탱하는 장비 지지대, 대형 기계용 내하중 관형 구성 요소.

7. 특수한 사용조건에 따른 배관

저온 배관, 극저온 장비 배관, 가연성 또는 폭발성 매체 운반 라인, 고압 화재 진압 배관.

II. 적용범위

1. 전력 및 열 에너지: 화력 및 열병합 발전소의 발전 장비용 보일러 배관, 증기 분배 네트워크 및 보조 배관.

2. 석유화학 산업: 정유소, 화학 플랜트, 석유/가스 분야의 반응 장비용 파이프라인, 집합 및 전송 라인, 배관 구성 요소를 처리합니다.

3. 중장비: 유압 장비, 건설 기계, 공작 기계 및 차량 제조용 정밀 배관 부품 및 샤프트 부품.

4. 도시 화재 예방: 고압 도시 소방 배관 네트워크 및 산업용 고압 급수 시스템.

5. 건축용 강철 구조물: 중장비 산업 플랜트, 경기장 및 대규모 트러스를 위한 내력 기둥 파이프 및 주요 구조 부재.

6. 조선 및 항공우주: 해양 추진 배관, 유압 시스템 및 항공우주 분야용 정밀 배관.

7. 냉동 및 극저온: 냉장 보관 시설, 극저온 장비, 액체 질소 또는 액체 산소 수송을 위한 파이프라인.

III. 선택의 구별

· 열간압연 이음매 없는 파이프: 주로 직경이 크고 벽이 두꺼운 파이프입니다. 고온, 고압의 주 파이프라인과 대형 하중을 지탱하는 구조 부품에 일반적으로 사용됩니다.

· 냉간 압연 이음매 없는 파이프: 더 작은 직경, 높은 치수 정확도 및 매끄러운 표면 마감이 특징입니다. 정밀 기계, 계측 배관 및 유압 피팅에 일반적으로 사용됩니다.

이음매 없는 원형 구조용 강관의 성능 매개변수

I. 실행 기준(일반적으로 사용됨)

·GB/T 8162 : 구조용 무봉강관

·GB/T 8163 : 유체이송용 무봉강관

·GB 3087 : 저중압 보일러용 무봉강관

·GB 5310 : 고압보일러용 심리스강관

·GB 9948: 석유 분해용 무봉강관

II. 치수 사양

1) 외경 범위(D)

·열간압연 : 219~1200mm (공통사이즈 : 57, 76, 89, 108, 159, 219, 273, 325)

·냉간인발/냉간압연: 6~219 mm (일반적인 정밀 파이프 크기: 16, 20, 25, 32, 38, 42, 48)

2) 벽 두께 범위(t)

·열간압연: ≥3 mm; 최대 두께는 100mm를 초과할 수 있습니다.

·냉간 압연: 0.5~10mm

3) 길이

·열간압연 : 6~12m (보통 9~12m)

·냉간 압연: 2~6m; 고정 길이 사용 가능

4) 치수 공차(일반)

·외경: ±0.5mm 또는 ±1%(둘 중 더 엄격한 기준)

·벽 두께: +15% / −12.5%

·냉간 압연 정밀 파이프: OD 공차 최대 ±0.05mm; 벽 두께 ±0.05mm

5) 이론중량(kg/m)

W=(D−t)×t×0.02466

III. 기계적 특성 매개변수(주위 온도, 일반 등급)

1) 탄소강관(등급 10#, 20#)

10학년#:

인장 강도(Rm): ≥335MPa

항복 강도(ReL): ≥205 MPa

골절 후 신율(A): ≥24%

20등급#(가장 일반적):

Rm: 410–550MPa

ReL: ≥245MPa MPaA: ≥25%

2) 저합금 고장력강(Q345B/Q355B)

·Rm: 470~630MPa

·ReL: ≥345MPa

·A: ≥20%

3) 일반 보일러/고압 등급(20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550MPa, ReL ≥245MPa

·15CrMo: Rm 440–640MPa, ReL ≥295MPa

4) 경도(HB)

·20#, Q345: 약. 137~197HB

·합금 담금질 및 조질강: 200-280 HB

IV. 압력 및 온도 매개변수

1) 작동 압력(실험값, 20#/GB/T8163)

·주위 온도: ≤10MPa(100bar)

·보일러배관(20G) : 16MPa 이하

·고압보일러(12Cr1MoV) : 최대 25MPa+

2) 적용온도

·일반 유체관(20#) : -20 ~ 350°C

·보일러 파이프(20G): ≤450°C

·내열합금(15CrMo/12Cr1MoV): ≤550~580°C

·저온강(Q345D) : -40°C에서 사용 가능

3) 수압시험압력(표준)

·GB/T8163: P=2⋅σ⋅t/D (σ = 지정된 항복 강도의 60%); 일반적으로 6~10MPa, 10~30초 동안 유지

V. 물리적 특성(주위 온도에서의 대략적인 수치)

·밀도: 7.85g/cm3

·탄성계수 : 2.06×10⁵MPa

·푸아송비: 0.3

·열전도율: 약. 45W/(m·K)

· 선형 팽창 계수: 약. 12 × 10⁻⁶ /°C

6. 제조공정 및 표면품질

· 이음매 없는(용접 이음매 없음); 균일한 미세구조; 용접 이음새와 관련된 강도 약점이 없습니다.

· 냉간 압연: 매끄러운 표면 마감(Ra 3.2–12.5 μm); 높은 차원 정밀도

· 열간 압연: 무거운 표면 스케일; 낮은 치수 정밀도; 저렴한 비용
