용접 강관

강관 전문 제조업체이자 공급업체인 HAISHENG은 고품질 용접 강관을 재고로 제공합니다. 높은 생산 효율성, 우수한 비용 성능 및 광범위한 사양이 특징인 이 파이프는 균형 잡힌 하중 분배를 보장하고 굽힘, 비틀림 및 압력에 대한 탁월한 저항성을 제공하는 중공 원형 단면을 특징으로 합니다. 이 제품은 건설, 도시 인프라 및 전기 기계 공학에 널리 사용됩니다.

문의 보내기

제품 설명

일반적으로 용접강관이라고 알려진 이 제품은 강대를 압연 및 용접하여 제조됩니다. 이 파이프는 주로 직선 심 및 나선형 심 용접 파이프로 분류되며 GB/T 3091 및 GB/T 13793과 같은 표준에 따라 제조되며 일반적으로 Q235B 또는 Q355B 강철로 만들어집니다. 주로 저압 유체 수송, 강철 구조 빔 및 기둥, 가드레일 지지대, 도시 배관 네트워크, 전기 기계 도관 및 임시 프로젝트에 사용되므로 주변 온도 및 중저압과 관련된 표준 작동 조건에 적합합니다.

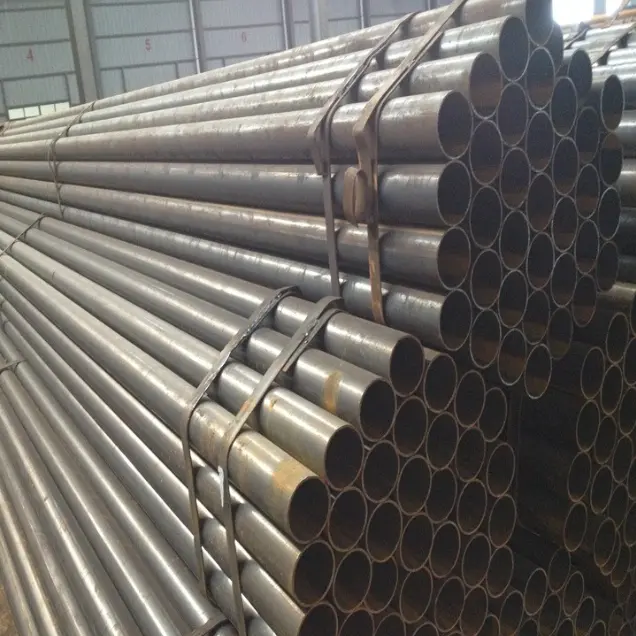

Welded Steel Pipes

제품특징

I. 구조적 및 기계적 특성

1. 용접 강관은 강철 스트립을 압연 및 용접하여 형성되며 직선 심과 나선형 심의 두 가지 유형이 있습니다. 중공 원형 단면은 균일한 하중 분포를 보장하고 굽힘 및 비틀림에 대한 탁월한 저항력은 물론 우수한 전체 안정성을 제공합니다.

2. 전체 강도는 중저압 응용 분야의 요구 사항을 충족합니다. 대구경 나선형 심 용접 파이프는 표준 직선 심 용접 파이프에 비해 우수한 압력 지지력과 강성을 제공합니다. 그러나 용접 이음새의 한계로 인해 고압, 고온 또는 심한 부식과 관련된 극한 조건에는 적합하지 않습니다.

3. 동일한 하중 지지력에 대해 견고한 강철 부품보다 가벼워 전체 구조적 하중을 효과적으로 줄입니다.

II. 생산 및 비용 특성

1. 생산 공정이 성숙해 고용량과 신속한 납품이 가능합니다. 경제적인 가격으로 시장에 충분한 재고가 있으므로 전체 비용이 저렴합니다.

2. 소구경 파이프부터 대구경 파이프, 기둥 파이프까지 폭넓은 사양을 갖추고 있어 유연한 선택이 가능합니다.

III. 가공 및 구성 특성

1. 절단, 베벨링, 나사 가공, 굽힘, 용접 등의 2차 가공이 간단하여 현장 시공이 단순화됩니다.

2. 파이프의 치수가 균일하고 취급 및 설치가 쉽습니다. 다양한 엔지니어링 요구 사항에 맞게 용접, 플랜지, 나사산, 그루브 커플링 등 다양한 연결 방법을 사용할 수 있습니다. IV. 용도 및 부식방지 특성

1. 표준 배송은 "검정색 파이프"(코팅되지 않은 강철) 형태입니다. 그러나 용융 아연 도금, 도장, 부식 방지 코팅 및 3PE 부식 방지 층과 같은 처리를 적용할 수 있습니다. 실내 및 실외 환경 모두에서 사용하기에 적합합니다.

2. 유연한 적용: 유체 수송 파이프라인으로 독립적으로 사용되거나 강철 구조 빔, 기둥 및 트러스와 같은 하중 지지 구성 요소로 조립될 수 있습니다.

V. 제품 구별 및 제한 사항

1. 직선 심 용접 파이프는 일반적으로 중소 직경, 저압 파이프라인 및 경량 강철 구조물에 사용됩니다. 나선형 용접 파이프는 주로 대구경에 사용되므로 장거리 도시 운송 및 대규모 강철 구조 부품에 적합합니다.

2. 용접 이음새가 있기 때문에 이 파이프는 이음매없는 강관에 비해 내압성, 고온 저항 및 피로 강도가 낮습니다. 고압 가연성/폭발성 물질 또는 고온/고압 조건과 관련된 임계 압력 베어링 응용 분야에서는 사용이 엄격히 금지됩니다.

주요 용도 및 적용 범위

I. 용접강관의 주요 용도

1. 유체 수송

수돗물, 하수, 저압가스, 환기/집진 공기, 범용 오일 등의 매체 이송에 사용됩니다. 이는 토목 및 산업 네트워크의 주요 배관 재료입니다.

2. 강철 구조 하중 지지 부품

원형 기둥, 트러스 부재, 지붕 지지대 및 플랫폼 기둥을 제작하는 데 사용됩니다. 보조 또는 중간 정도의 하중을 받는 보와 기둥의 특정 구조용 강철 형상을 대체할 수 있습니다.

3. 보호 및 인클로저

도로 난간, 공장 주변 펜싱, 계단 난간, 발코니 난간, 비축 프레임워크 및 옥외 광고판 지지대에 사용됩니다.

4. 기계 및 전기 지원 시스템

송수관, 공기 덕트, 케이블 트레이 등의 지지대, 행거, 장비의 특수 장착 브래킷 및 고정봉 제작에 사용됩니다.

5. 도시 및 토목 공학

도시 파이프라인 네트워크, 강둑 케이싱, 파일 기초 케이싱, 터널 환기 덕트 및 건설 현장의 임시 안전 장벽에 사용됩니다.

6. 임시 및 농업시설

비계, 임시 창고, 온실 뼈대 및 농업용 수운송 파이프라인에 사용됩니다.

II. 적용 범위

1. 건설 엔지니어링: 토목 건물, 공장 작업장, 창고, 장소의 급수 및 배수 시스템, 강철 구조 지원 시스템.

2. 시립 유틸리티: 도시 상하수도 네트워크, 도로 난간, 조경 공학, 시립 파이프라인 설치. 3. MEP(Mechanical, Electrical, and Plumbing/HVAC): 공장, 건물, 쇼핑몰 등의 상하수도, 환기, 저압 가스 배관 등.

4. 산업 및 광업 기업: 작업장 이송 배관, 장비 지지대, 자재 야드 인클로저 및 경량 트러스 구조.

5. 농업 및 조경: 농업용 관개 파이프, 온실 프레임워크 및 조경 울타리.

6. 임시 공사: 임시 현장 시설, 임시 지지대, 굴착 구덩이 보호 및 건설 비계.

선택 가이드

직선 심 용접 파이프: 주로 작은 직경에서 중간 직경까지; 실내배관, 난간, 소규모 철구조물 등에 흔히 사용됩니다.

나선형 용접 파이프: 주로 큰 직경; 도시 간선 파이프라인, 장거리 물 전송 및 대규모 강철 구조 기둥에 일반적으로 사용됩니다.

성능 매개변수

I. 시행기준

·GB/T 3091-2025: 저압 유체 이송용 용접 강관(물, 가스, 공기 등; 2.5 MPa, 200°C 이하)

·GB/T 13793-2016: 종방향 전기 용접 강관(구조용, 비계, 일반 기계용)

·GB/T 9711 / API 5L: 석유 및 가스 운송용 라인 파이프(L245/L360/L415 등)

II. 일반적인 재료 및 기계적 특성(상온)

재료 등급	항복강도 ReL(MPa)	인장 강도 Rm(MPa)	골절 후 신장 A	일반적인 응용 분야
Q195	≥195	≥315	≥20%	비계, 경량 구조물
Q215A/B	≥215	335~450	≥22%	저압 유체 파이프라인, 가드레일
Q235B	≥235	375～500	≥25%	상하수도, 가스배관, 일반구조용강(가장 널리 사용)
Q355B	≥355	470~630	≥21%	중압 및 고압 파이프라인, 내하중 구조 부재
20# 강철	≥245	440~550	≥20%	일반 기계 부품, 열교환 튜브
L245	≥245	415～565	≥21%	저압 오일 및 가스 전송 파이프라인

·탄성계수 : 2.06×10⁵ MPa

·밀도: 7.85g/cm3

·충격 에너지: 주변 온도 **≥27 J** (Q235B, V-notch)

III. 치수 및 사양(주로 종방향 용접)

1) 외경 범위

·소구경: DN15~DN50(21.3~60.3mm)

·중간 직경: DN65–DN250 (76.1–273 mm)

·대경: DN300–DN600 (323.9–610 mm)

·나선형 용접파이프 : DN800~DN3000까지

2) 벽두께(공통)

·표준: 1.2~12.7mm

·두꺼운 벽: 12.7–40 mm

·공차: 벽 두께 ±10% t; 외경 ±0.5% ~ ±1.0%

3) 길이

·표준 : 고정길이 6m, 9m, 12m

·맞춤형: 15~18m

·길이 공차: +20mm / 0mm

4) 이론중량(kg/m)

W=0.02466×(D−t)×t

·D: 외경(mm); t: 벽 두께(mm)

·아연도금관 : 중량×1.015~1.03(코팅계수)

IV. 압력 베어링 및 프로세스 성능

1) 수압시험(필수)

· 표준 검정색 파이프: 5.0 MPa, 유지 압력 ≥5s

· 가스 파이프: 6.0MPa, 유지 압력 ≥10s

· 후육관 : 7.0MPa

· 권장 작동 압력: 1.6MPa 이하(장기적 안전성)

2) 용접심 품질

· 비파괴 검사(NDT): UT(초음파) / RT(방사선 촬영)

· 종방향 솔기: 고주파 용접, 용접 계수 **≒0.85–0.9**

· 나선형 심: 서브머지드 아크 용접, 용접 계수 **≒0.9–0.95**

3) 편평/굽힘 시험

· 평탄화 : 크랙, 박리 없음

· 굽힘(DN≤50): 90°, 굽힘 반경 = 6D(검은색 파이프) / 8D(아연 도금 파이프), 측면에 용접 이음매 위치; 균열 없음, 아연층 박리 없음

4) 작동 온도

· 표준: -20°C ~ +200°C

· 저온강(L245N): 최저 -40°C

V. 표면 및 부식 방지

· 납품조건 : 흑관(나관) / 용융아연도금 / 에폭시 / 3PE(매립)

· 아연도금층: ≥300 g/m²(양면), 국부 두께 **≥85 μm**

· 표면 품질: 균열 없음, 접힘 없음, 딱지 없음, 심한 부식 없음

6. 연결 방법

· DN≤50: 스레드 연결(GB/T 7306)

· DN65–DN200: 플랜지 연결 / 그루브 연결

· DN≥250: 용접(맞대기 용접/필렛 용접)

Ⅶ. 응용

· 저압 유체: 물, 하수, 가스, 공기, 환기

· 철구조물 : 원형파이프기둥, 트러스, 지지대, 가드레일, 비계

· 온도: -20 ~ 200°C; 압력: 2.5MPa 이하

접힌 직선 심 용접 파이프의 사양 표

명세서			외경	표준 벽 두께	용접 파이프의 이론적인 중량 차트
4점	15	1/2인치	21.25	2.75	1.26
6점	20	3/4인치	26.75	2.75	1.63
1인치	25	1인치	33.3	3.25	2.42
1.2인치	32	11/4인치	42.25	3.25	3.13
1.5인치	40	11/2인치	48	3.5	3.84
2인치	50	2인치	60	3.5	4.88
2.5인치	70	21/2인치	75.5	3.75	6.64
3인치	80	3인치	88.5	4.0	8.34
4인치	100	4인치	114	4.0	10.85
5인치	125	5인치	140	4.5	15.04
6인치	150	6인치	165	4.5	17.81
8인치	200	8인치	219	6	31.52

나선형 용접 파이프 사양표

사양	벽 두께	미터당 무게	국가 표준 정수압 값	내무부 표준 정수압 값	사양	벽 두께	미터당 무게	국가 표준 정수압 값	내무부 표준 정수압 값
219	6	32.02	9.7	7.7	720	6	106.15	3	2.3
	7	37.1	11.3	9		7	123.59	3.5	2.7
	8	42.13	12.9	10.3		8	140.97	4	3.1
273	6	40.01	7.7	6.2		9	158.31	4.5	3.5
	7	46.42	9	7.2		10	175.6	5	3.9
	8	52.78	10.3	8.3		12	210.02	6	4.7
325	6	47.7	6.5	5.2	820	7	140.85	3.1	2.4
	7	55.4	7.6	6.1		8	160.7	3.5	2.7
	8	63.04	8.7	6.9		9	180.5	4	3.1
377	6	55.4	5.7	4.5		10	200.26	4.4	3.4
	7	64.37	6.7	5.2		11	219.96	4.8	3.8
	8	73.3	7.6	6		12	239.62	5.3	4.1
	9	82.18	8.6	6.8	920	8	180.43	3.1	2.5
	10	91.01	-	7.5		9	202.7	3.5	2.8
426	6	62.25	5.1	4		10	224.92	3.9	3.1
	7	72.83	5.9	4.6		11	247.22	4.3	3.4
	8	82.97	6.8	5.3		12	269.21	4.7	3.7
	9	93.05	7.6	6	1020	8	200.16	2.8	2.2
	10	103.09	8.5	6.7		9	224.89	3.2	2.5
478	6	70.34	4.5	3.5		10	249.58	3.5	2.8
	7	81.81	5.3	4.1		11	274.22	3.9	3
	8	93.23	6	4.7		12	298.81	4.2	3.3
	9	104.6	6.8	5.3	1220	8	239.62	-	1.8
	10	115.92	7.5	5.9		10	298.9	3	2.3
529	6	77.89	4.1	3.2		11	328.47	3.2	2.5
	7	90.61	4.8	3.7		12	357.99	3.5	2.8
	8	103.29	5.4	4.3		13	387.46	3.8	3
	9	115.92	6.1	4.8	1420	10	348.23	2.8	2
	10	128.49	6.8	5.3		14	417.18	3.2	2.4
630	6	92.83	3.4	2.6	1620	12	476.37	2.9	2.1
	7	108.05	4	3.1		14	554.99	3.2	2.4
	8	123.22	4.6	3.6	1820	14	627.04	3.3	2.2
	9	138.33	5.1	4	2020	14	693.09	-	2
	10	153.4	5.7	4.5	2220	14	762.15	-	1.8
