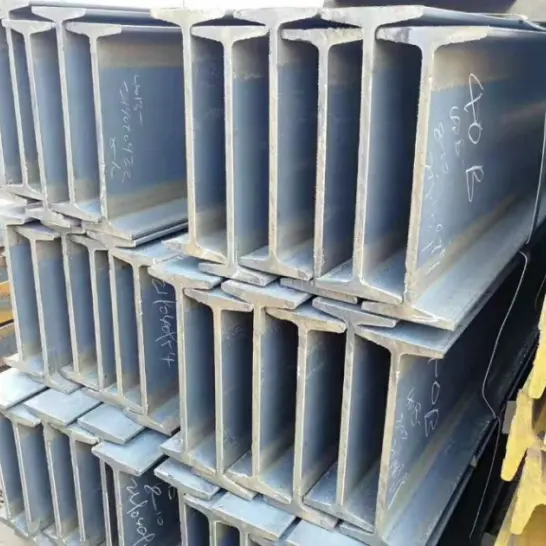

열간압연 구조용 I빔강

신뢰할 수 있는 중국 구조용 철강 제조업체이자 원스톱 공급업체인 HAISHENG은 Q235B 및 Q355B 등급의 GB/T 706당 생산된 열간압연 구조용 I빔 철강을 보유하고 있습니다. 테이퍼형 내부 플랜지와 균일하지 않은 두께를 특징으로 하여 경제적인 비용과 손쉬운 가공을 제공합니다. 경량 2차빔, 플랫폼, 지지대, 경량 가설 철구조물 등에 널리 사용되는 일반 중소경간 건축물용 열연형강입니다.

주요 제품 특징

I. 단면적 및 기계적 특성

1. 내부 플랜지 표면은 경사져 있으며 플랜지 두께는 안쪽에서 바깥쪽으로 가늘어집니다. 이로 인해 단면 전체에 고르지 않은 응력 분포가 발생하고 측면 강성이 상대적으로 약해집니다.

2. 열간압연 구조용 I빔 강철은 용접 조인트가 없는 단일 통합 장치로 잔류 응력이 낮고 구조적 안정성이 우수합니다.

3. 굽힘 저항은 적당하지만 비틀림 및 측면 변위 저항은 평균 수준입니다. 장경간, 풍하중이 크거나 하중이 큰 용도에는 적합하지 않습니다.

II. 경제 및 조달 특성

1. 포괄적인 사양 범위를 갖춘 고전적인 제품 카테고리입니다. 재고가 풍부하고 조달이 용이하며 가격이 경쟁력이 있습니다.

2. 동일한 내하력에 대해 열간압연 H형강에 비해 재료소모량이 높아 경량구조물에 더욱 경제적입니다.

III. 구성 및 사용특성

1. 정형화된 형상으로 2차 가공(절단, 용접, 드릴링)이 용이하고 다양한 현장 연결 방식을 수용할 수 있습니다.

2. 적당한 자중으로 인해 리프팅 및 설치가 간단해집니다. 단순한 건물과 임시 구조물에 이상적입니다.

3. 열간 압연된 "검은색" 밀 스케일 마감이 특징입니다. 실내 및 표준 실외 환경에 맞게 필요에 따라 녹 제거 및 부식 방지 코팅을 할 수 있습니다.

IV. 열간압연 H빔과의 비교

1. H빔에 비해 측면 강성이 현저히 낮습니다. 고층 빌딩의 기둥이나 긴 경간의 메인 빔으로 사용하기에는 부적합합니다.

2. 단면 효율이 상대적으로 낮아 무거운 하중을 받는 경우 더 많은 재료가 필요합니다.

3. 우수한 비용 대비 성능 비율; 경량 및 단순한 강철 구조물에 널리 사용됩니다.

용도 및 적용 범위

I. 주요 용도

1. 바닥/지붕 보조 빔 및 단순 지지 빔: 열간압연 구조용 I빔 강철은 일반적으로 중소 규모 하중 지지 시스템에서 가벼운 바닥 및 지붕 하중을 지지하는 데 사용됩니다.

2. 플랫폼 및 통로 빔: 산업 플랜트, 장비 플랫폼, 유지 보수 통로 및 가대를 위한 1차 및 2차 하중 지지 구성 요소입니다.

3. 브래킷 및 지지대: 파이프 지지대, 장비 마운트, 벽 버팀대 및 임시 지지 프레임 제작.

4. 도리 및 벽 프레임: 경공업 건물, 건설 현장 비축 및 간단한 인클로저 프레임워크용 지붕 도리.

5. 소규모 프레임, 빔 및 기둥: 작업장, 창고, 간이 차고와 같은 저층 단순 구조물의 경량 철골 프레임용 빔 및 기둥.

6. 건설 기계 부품: 리프팅 장비, 차량 섀시, 임시 굴착 버팀목 등의 베이스

II. 적용 범위

1. 산업용 건물: 경공업 공장, 창고, 작업장, 소규모 저장 사일로; 주로 2차 하중 지지 부품에 사용됩니다.

2. 임시/간단 토목 구조물: 건설 현장 임시 시설, 간이 차고, 캐노피, 간이 창고, 모듈식/이동식 건물.

3. 도시 기반 시설: 도시 비축, 가드레일 지지대, 보행자 통로 지지대 및 작은 가대.

4. 전자 기계 지지대: 발전소 및 화학 공장, 장비 베이스 및 HVAC 파이프 행거/지지대를 위한 파이프 랙 지지대입니다.

5. 임시 엔지니어링 시설: 굴착 버팀목, 비계 기초 및 건설용 임시 하중 지지 프레임.

6. 기타 분야: 농업 기계 섀시, 소형 운송 장비 프레임워크, 단순 창고 선반.

주요 성능 매개변수

표준: GB/T 706-2016, GB/T 700, GB/T 1591

I. 공통 재료 및 기계적 특성

II. 구분 명칭 및 사양 세부사항

1. 지정 형식: 모델 + 높이(예: 10#, 12#, 14#, 16#, 20a#, 20b#). 동일한 높이에 대해 하위 유형(a, b, c)이 존재합니다. 웹과 플랜지의 두께가 점차 증가하여 내하력이 높아집니다.

2. 단면 특성: 내부 플랜지 표면은 1:6 경사를 특징으로 합니다. 플랜지의 루트 부분은 더 두껍고 가장자리 부분은 더 얇아 단면 전체에 걸쳐 응력 분포가 균일하지 않습니다.

III. 공통사양(형식+단면치수)

형식: 높이 × 플랜지 너비 × 웹 두께

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. 치수 및 형상 공차

1. 표준 고정 길이: 6m, 9m, 12m; 맞춤형 커팅이 가능합니다.

2. 직진도(캠버): 미터당 ≤2mm; 총 캠버는 총 길이의 0.2% 이하입니다.

3. 비틀림 및 단면 직각도는 국가 표준을 준수하므로 설치 및 접합 시 정밀도가 보장됩니다.

V. 표면 및 가공 특성

1. 배송 조건 : 밀 스케일로 열간 압연 (검정색 마감).

2. 작업성: 절단, 드릴링, 용접 및 굽힘에 적합합니다. 2차 가공에 편리합니다.

3. 부식 방지: 원시 상태에서는 보호되지 않습니다. 녹 제거, 페인팅 또는 용융 아연 도금을 거칠 수 있습니다.

6. 환경 및 구조적 매개변수

1. 작동 온도: -20°C ~ 80°C.

2. 구조적 특성: 적당한 굽힘 저항; 상대적으로 낮은 비틀림 저항과 측면 강성; 긴 경간, 높은 풍하중 지역 또는 고층 구조물의 주요 하중 지지 역할에는 적합하지 않습니다.

3. 하중 적합성: 주로 단순히 지지되는 빔과 경하중 구성요소에 사용됩니다. 장기적인 편심 하중을 피하십시오.

열간압연 구조용 I빔강 사양표
