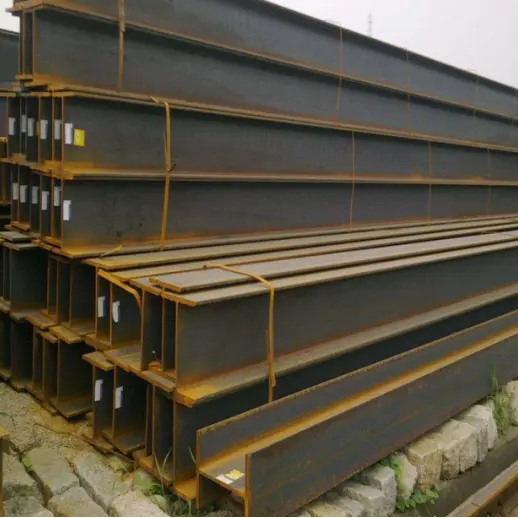

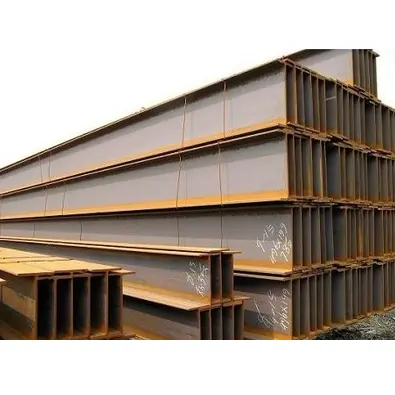

열간압연 구조용 H빔강

열간압연 구조용 H빔강의 특징은 무엇입니까?

I. 구조적 및 기계적 특성

1. 효율적인 단면 역학: 균일한 플랜지 두께와 평행한 내부 및 외부 표면을 특징으로 하며 단면 계수가 고르게 분포됩니다. 표준 I빔에 비해 굽힘, 전단 및 비틀림 저항이 우수하여 하중 지지 효율성이 높습니다.

2. 안정적인 전체 성능: 용접 접합 없이 일체형 고온 열간 압연으로 형성되어 잔류 응력이 낮고 변형 및 균열에 강하여 구조적 안전성이 높습니다.

3. 높은 강성과 안정성: 전체적으로 강한 강성은 수직 하중, 수평 풍압 및 지진력에 효과적으로 저항하므로 장경간, 고하중 빔 및 기둥에 이상적입니다.

II. 경제적, 물질적 특성

1. 경량 및 재료 효율성: 동일한 하중 지지력을 위해 기존 구조용 강철 섹션보다 재료가 덜 필요하므로 건물의 자중 및 기초 비용을 효과적으로 줄입니다.

2. 표준화된 사양: HW, HM, HN 시리즈의 포괄적인 사양과 풍부한 재고가 결합되어 있어 선택과 조달이 용이합니다.

III. 구성 및 사용특성

1. 높은 설치 효율성: 규칙적인 기하학적 구조와 높은 접합 정밀도로 인해 다양한 연결 방법(예: 볼트 체결 및 용접)이 가능하므로 현장 시공 시간이 단축됩니다.

2. 광범위한 적응성: 빔, 기둥, 플랫폼 및 지지대에 직접 사용하기에 적합합니다. 부식 방지 코팅 또는 용융 아연 도금과 결합하면 실내 및 실외 사용은 물론 표준 또는 부식성 환경에도 적합합니다.

3. 가공 용이성 : 다양한 구조적 연결 요구 사항을 충족하기 위해 보강재 및 연결 플레이트를 쉽게 절단, 드릴링 및 용접할 수 있습니다.

용도 및 적용 범위

I. 주요 용도

1. 내력 기둥: 주로 와이드 플랜지(HW) 유형을 활용하며 주요 수직 내력 구성 요소 역할을 하며 수직 하중을 전달하고 전반적인 구조적 안정성을 보장합니다.

2. 프레임 빔 및 기둥: 중간 플랜지(HM) 섹션은 강철 프레임 시스템에 적합하며 수직 하중과 측면 힘을 모두 처리합니다.

3. 1차 및 2차 빔: 좁은 플랜지(HN) 단면이 가장 널리 사용됩니다. 이 제품은 바닥 및 지붕 하중을 지지하며 길이가 긴 바닥 및 지붕 시스템에 이상적입니다.

4. 버팀대/지지 구성 요소: 장비 지지대, 파이프 랙 지지대, 유지 관리 플랫폼, 지붕 도리 베이스 등을 제작하는 데 사용됩니다.

5. 복합 구조물: 콘크리트와 결합하여 다층 및 고층 건물에 사용하기 위한 철근 콘크리트 복합 보 및 기둥을 형성합니다.

II. 적용 범위

1. 산업용 건물

다양한 철골 구조의 공장, 창고, 작업장 및 크레인 빔 시스템; 열간압연 구조용 H빔은 산업용 철강 구조물의 핵심 소재입니다.

2. 공공 및 민간 건물

경기장, 전시장, 교통 허브(역/공항), 쇼핑몰, 사무용 건물, 다층 주거 단지 등 대공간, 장경간 구조물.

3. 지방자치단체 및 인프라

도시 유틸리티 터널, 교각, 육교, 도시 비축 지원 및 대형 옥외 광고판용 프레임워크.

4. 신에너지 및 지원사업

태양광(PV) 장착 구조물, 풍력 터빈 베이스, 에너지 저장 시설 및 새로운 에너지 인프라를 위한 강철 프레임워크.

5. 기타 분야

대형 장비 기지, 산업용 플랫폼, 선박 갑판 지지대, 물류 및 창고 랙 시스템, 조립식 강철 건물.

열간압연 구조용 H빔강의 주요 성능 매개변수

행정 표준: GB/T 11263-2017, GB/T 700, GB/T 1591

I. 공통 재료 및 기계적 특성

II. 부문 구분 및 지정 규칙

1. 분류

· HW(와이드 플랜지 H빔): 플랜지 폭 ≒ 단면 높이; 주로 기둥에 사용됩니다.

· HM(중간 플랜지 H빔): 중간 플랜지 폭; 주로 프레임 빔과 기둥에 사용됩니다.

· HN(좁은 플랜지 H빔): 단면 깊이가 높고 플랜지가 좁습니다. 주로 1차 및 2차 빔에 사용됩니다(사용량이 가장 많음).

2. 지정 형식: 높이 H × 플랜지 너비 B × 웹 두께 t1 × 플랜지 두께 t2. 예: HN400×200×8×13.

III. 치수 및 형상 공차

1. 단면 치수 편차: 접합 및 설치 중 정밀도를 보장하기 위해 국가 표준 제한을 엄격히 준수합니다.

2. 직진도(캠버/스윕): 미터당 2mm 이하; 총 편차는 총 길이의 0.2%를 초과하지 않습니다.

3. 비틀림: 전체 길이에 걸쳐 심각한 비틀림 변형이 없습니다. 강철 구조물 설치 요구 사항을 충족합니다.

4. 고정 길이 : 표준 사양. 6m/9m/12m; 도면을 기반으로 한 맞춤형 절단도 가능합니다.

IV. 표면 및 가공 특성

1. 배송 조건: 열간 압연된 "블랙" 마감(밀 스케일 포함).

2. 표면 처리 : 후속 녹 제거, 도장, 내화 코팅 및 용융 아연 도금에 적합합니다. 실내 및 실외 환경 모두에 적응할 수 있습니다.

3. 가공성 : 절단, 천공, 용접 및 구부릴 수 있습니다. 다양한 구조적 연결을 제작하는 데 적합합니다.

V. 운영 환경 매개변수

1. 표준 작동 온도: [범위] °C.

2. 저온 조건: 극한의 지역에서 사용하려면 저온 충격 테스트를 통과해야 합니다.

3. 내식성: 기본 재료에는 고유한 내식성이 부족합니다. 부식성 환경에서는 표면 보호가 필수입니다.

6. 구조적 하중 지지 특성

1. 균일한 플랜지 두께와 평행한 내부/외부 표면; 굽힘, 측면 변위 및 비틀림에 대한 저항력이 뛰어난 높은 단면 계수.

2. 일체형 열간압연(용접 조인트 없음); 낮은 잔류 응력; 장기간 하중에 따른 변형이나 균열에 강합니다.

3. 표준 I-빔에 비해 측면 강성이 뛰어납니다. 높은 풍하중을 받는 장경간 구조물 및 건물에 이상적입니다.

사양표
