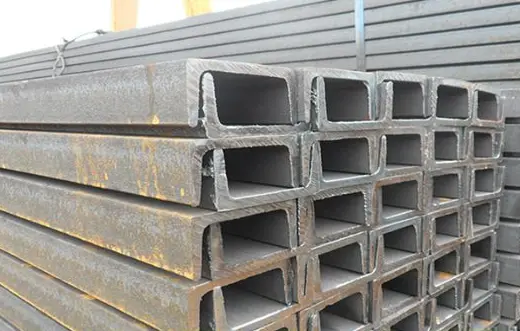

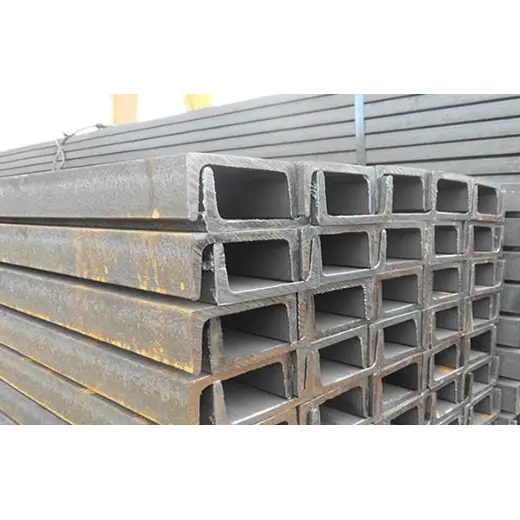

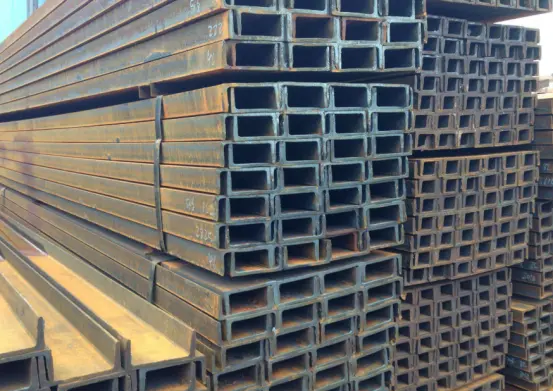

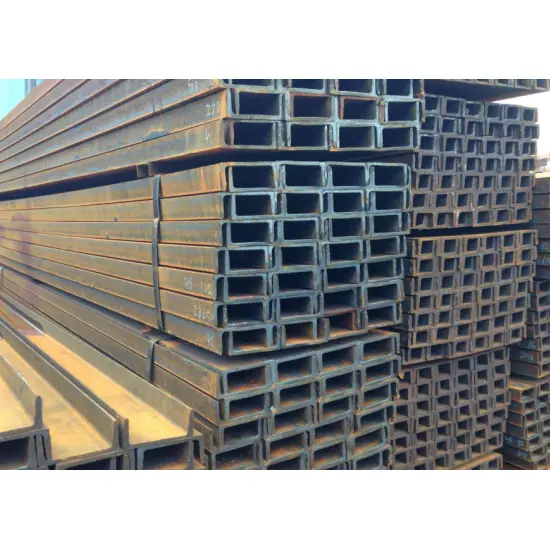

열간압연 구조용 강철 채널 섹션은 국가 표준 GB/T 706-2016을 준수하며 통합 열간압연 공정을 사용하여 생산됩니다. 이 제품은 C자형(단면 개구부) 단면이 특징입니다. 모델은 단면 높이에 따라 분류되며, 동일한 높이에 대해 두께가 증가했음을 나타내는 추가 하위 구분(a, b, c)이 있습니다. 제품은 가볍고 가공이 용이하며 비용 효율적입니다. 개별 섹션은 측면 강성과 비틀림 저항이 제한되어 주로 2차 하중 지지 구성 요소에 적합하지만 두 섹션(연속)을 연결 플레이트와 결합하면 전반적인 기계적 성능이 크게 향상됩니다.
HAISHENG은 광범위한 주류 열간압연 채널 섹션 모델을 제공하며 각 모델에는 포괄적인 재료 테스트 보고서가 함께 제공됩니다. 이는 산업 플랜트, 도시 프로젝트, MEP/HVAC 시스템 및 임시 구조물을 포함한 다양한 보조 하중 지지 응용 분야에 적합합니다. 해외 프로젝트의 대량 조달 요구를 충족시키기 위해 녹 제거, 도장, 용융 아연 도금을 포함한 전체 부식 방지 처리를 제공합니다.
열간압연 구조용 강철 채널 섹션의 생산, 치수 공차 및 기계적 특성은 국가 표준인 GB/T 706-2016 "열간압연 구조용 강철 섹션"을 준수합니다.
기본 강철 재료의 기계적 표준: GB/T 700 및 GB/T 1591.
1. 단면 개방형 채널 단면이 특징입니다. 개별 부재는 적당한 측면 강성과 상대적으로 약한 비틀림 저항을 나타내므로 고층 건물의 독립형 주 기둥이나 긴 경간의 기본 하중 지지 빔으로 사용하기에는 부적합합니다.
2. 용접 조인트 없이 일체형 열간 압연 공정을 통해 제조되므로 내부 잔류 응력이 낮습니다. 구조는 안정적이고 신뢰할 수 있으며 장기간 하중에 따른 균열 및 변형에 저항합니다.
1. 표준 시장 모델의 풍부한 재고와 안정적인 조달 채널을 통해 낮은 단가와 통제 가능한 전체 프로젝트 비용을 보장합니다.
2. 동일한 하중 지지력에 대해 자중이 가벼워짐에 따라 철골 구조물의 총 중량은 물론 운송 및 호이스팅 비용도 효과적으로 절감됩니다.
1. 열간 압연 구조용 강철 채널 섹션은 자유롭게 절단, 천공, 용접 및 구부릴 수 있습니다. 현장 2차 제작에는 공정 제한이 없으므로 유연한 조인트 조립이 가능합니다.
2. 컴팩트한 사이즈와 낮은 자중으로 인해 수작업과 소규모 장비를 사용하여 핸들링 및 호이스팅을 완료할 수 있어 현장 공사 일정을 대폭 단축할 수 있습니다.
3. 볼트 및 용접 연결 모두와 호환됩니다. 다양한 강판 및 섹션과 결합하여 조인트 조립을 완료할 수 있습니다.
1. 사전 도포된 부식 방지 코팅 없이 열간 압연된 "검은색" 상태(밀 스케일 포함)로 공급됩니다.
2. 필요에 따라 연삭/녹 제거, 방청 프라이머 도포, 용융 아연 도금 또는 분체 코팅과 같은 부식 방지 처리를 적용할 수 있습니다. 건조한 실내 환경이나 부식성이 약한 실외 환경에서 사용하기에 적합합니다.
1. 결합 사용의 장점: 두 개의 채널 섹션을 연결 플레이트로 연속적으로 결합하면 측면 강성과 비틀림 저항이 크게 향상되어 적당한 하중 지지 요구 사항을 충족합니다.
2. 한계: 개방형 구조로 인해 고층 빌딩의 메인 프레임, 초장경간 고하중 주 거더 또는 높은 풍압을 받는 임계 하중 지지 조인트에는 사용할 수 없습니다. 이는 인클로저 시스템, 버팀대 및 보조 하중 지지 구성 요소에만 적합합니다.
1. 공장 벽 및 지붕 도리: 프로파일 강철 클래딩 패널을 고정하고 지붕과 벽의 수직 하중을 전달하기 위해 H빔 주 대들보와 쌍을 이룹니다.
2. 각종 장비 및 배관 지지대 : 파이프 랙 및 행거(건물의 HVAC 시스템 포함), 장비 베이스, 화학 플랜트 및 발전소의 케이블 트레이 지지대에 사용됩니다. 3. 경량 프레임 구성 요소: 칸막이 벽 스터드, 문 및 창 프레임, 현장 비축 프레임워크 및 보조 하중 지지 부재.
4. 산업용 플랫폼 및 통로 부속품: 유지보수 통로 빔, 플랫폼 계단 지지대 및 난간 기둥/난간 베이스.
5. 철근 및 매립 구성요소: 매립 강판, 보 및 기둥 보강재, 기초 지지용 보조강.
6. 임시 건설 시설: 조립식 건물 뼈대, 비계 기초 및 임시 굴착 안전 지지대.
1. 산업용 건물: 경공업 공장, 창고, 작업장, 원자재 저장 시설을 위한 인클로저 및 지원 시스템.
2. 지자체 인프라: 길가 안전 장벽, 옥외 광고판 프레임워크, 작은 보행자 통로 및 지자체 유틸리티 라인 지원.
3. M&E 및 HVAC 엔지니어링: 화학 공장, 발전소 및 사무실 건물을 위한 덕트 공사 및 특수 장비 지지대/행거.
4. 간단한 토목 구조물: 간이 차고, 캐노피, 조립식 캐빈 및 간단한 시골 창고.
5. 물류 및 창고: 경량 보관 랙 및 화물 분류 플랫폼 프레임워크.
6. 기타 부속품: 건설기계, 농기계 섀시, 해양 선박용 소형 보조 강철 구조물용 베이스.
소스 제조업체로부터 직접 공급: 열간압연 구조용 강철 채널 섹션을 위한 사내 창고는 중개자 마크업을 제거하여 대규모 해외 프로젝트 조달에 상당한 비용 이점을 제공합니다.
모든 사양에 걸쳐 안정적인 재고: 주류 채널강 크기(No. 5~25a)의 연중 풍부한 재고; 일괄 배송 및 긴급 프로젝트 주문에 대한 신속한 대응을 지원합니다.
포괄적인 품질 검사 및 추적성: 열간 압연 구조용 강철 채널 섹션의 모든 배치에는 원본 밀 인증서 및 기계적 특성 테스트 보고서가 함께 제공됩니다. 해외 프로젝트 승인 기준을 충족하기 위해 제3자 재검사를 지원합니다.
원스톱 처리 서비스: 고정 길이 절단, 펀칭, 굽힘, 용접 사전 제작 및 맞춤형 용융 아연 도금을 지원합니다. H빔, I빔, 임베디드 플레이트, 고강도 볼트 등도 묶음 수출하고 있습니다. 표준화된 수출 포장: 방습 및 녹 방지 목재 팔레트 또는 필름 포장; 원활한 통관 및 현장 인수를 보장하기 위해 중국어와 영어로 된 적합성 인증서와 재료 인증서가 포함되어 있습니다.
|
재료 등급 |
항복강도 ReL(MPa) |
인장 강도 Rm(MPa) |
골절 후 신장(%) |
응용 시나리오 |
|
Q235B |
≥235 |
375～500 |
≥26 |
일반 공장, 지지대, 도리, 임시 건물 |
|
Q355B |
≥355 |
470~630 |
≥21 |
중하중 플랫폼, 장비 베이스, 중경간 빔 |
보조 기계적 표시기:
상온에서의 V-노치 충격 에너지: Q235B ≥27J; Q355B ≥34J
탄성 계수 E ≒ 2.06×10⁵ MPa
마킹 사양 기호: [ 형식: 높이 × 플랜지 너비 × 웹 두께, 예: [10# = 100×48×5.3mm 동일한 높이의 모델을 a/b/c 등급으로 구분하며, 지지력을 높이기 위해 더 넓은 플랜지와 더 두꺼운 웹을 사용합니다.
|
모델 |
높이 h(mm) |
플랜지 폭 b(mm) |
웹 두께 d(mm) |
이론중량(kg/m) |
|
[5# |
50 |
37 |
4.5 |
5.438 |
|
[6.3# |
63 |
40 |
4.8 |
6.634 |
|
[8# |
80 |
43 |
5.0 |
8.045 |
|
[10# |
100 |
48 |
5.3 |
10.007 |
|
[12# |
120 |
53 |
5.5 |
12.059 |
|
[14a# |
140 |
58 |
6.0 |
14.535 |
|
[16a# |
160 |
63 |
6.5 |
17.240 |
|
[20a# |
200 |
73 |
7.0 |
22.637 |
|
[25a# |
250 |
78 |
7.0 |
27.410 |
[10# 관성 모멘트 Ix ⁴ 198 cm⁴ 단면 계수 Wx ≒ 39.7 cm³ 회전 반경 ix ≒ 3.95 cm
[20a# 관성 모멘트 Ix ≒ 1780 cm⁴ 단면 계수 Wx ≒ 178 cm³ 회전 반경 ix ≒ 7.86 cm 특성: 강한 X축을 따라 우수한 굽힘 저항, 약한 Y축을 따라 약한 측면 강성 및 비틀림 저항을 가지며 굽힘 및 압축 하중을 받는 개별 보-기둥에는 적합하지 않습니다.
표준 고정 길이: 6m, 9m, 12m, 맞춤형 절단 가능
높이 h 공차 : ±1.5~3.0mm (모델 사이즈에 따라 다름)
플랜지 폭 b 공차: ±1.5~2.0mm
직진도: 미터당 2mm 이하, 총 직진도는 전체 길이의 0.2% 이하
비틀림: 미터당 1.5mm 이하
납품 조건: 산화물 스케일이 있는 열간 압연 검정색 표면
가공성: 현장 제작을 위한 손쉬운 절단, 드릴링, 용접 및 굽힘
부식 방지 옵션: 녹 제거 + 프라이머 페인팅, 용융 아연 도금, 플라스틱 스프레이
적용 온도 범위: -20℃ ~ 80℃
하중 특성: 측면 강성이 낮고 비틀림 저항이 낮은 개방형 단면; 단순하게 지지되는 단축 굽힘 부재에 적합하며, 고층 메인 프레임, 장스팬 메인 빔 및 주요 풍하중 지지 부품에는 금지됨
연결 방법: 볼트 또는 용접; 이중 채널 연속 조립으로 전반적인 강성이 크게 향상됩니다.
Q:채널강을 고층 프레임의 하중 지지 수직 기둥으로 단독으로 사용할 수 있습니까?
답변: 권장되지 않습니다. 열간압연 구조용 강철 채널 섹션은 한쪽 면이 개방되어 있어 측면 강성과 비틀림 저항이 낮습니다. 단독으로 사용하면 불안정하고 변형되기 쉽습니다. HW 와이드 플랜지 H빔은 고층 구조물의 기본 기둥에 선호되는 선택입니다.
Q: 야외 해안 프로젝트에서 채널강에 가장 적합한 부식 방지 처리는 무엇입니까?
A: 장기간 실외 노출 또는 염수 분무가 있는 해안 환경의 경우 전체 장치를 용융 아연 도금하는 것이 좋습니다. 습한 조건에서 단기 실내 사용의 경우 녹 제거 후 방청 프라이머를 2회 코팅하는 것으로 충분합니다.
Q: 같은 높이의 'a', 'b', 'c' 유형 채널강 중에서 어떻게 선택합니까?
A: 'a' 유형은 웹과 플랜지가 가장 얇아 지지력이 가장 낮고, 'c' 유형은 두께가 가장 큽니다. 부하가 크거나 스팬이 긴 애플리케이션의 경우 더 두꺼운 'b' 또는 'c' 하위 유형이 선호됩니다.
Q: 단일 채널 강철 빔의 강성이 부족한 경우 어떤 해결책이 있습니까?
A: 두 개의 채널 강철 빔을 사이에 삽입한 연결 플레이트를 사용하여 연속적으로 결합하여 복합 상자 모양 단면을 형성할 수 있습니다. 이는 측면 강성과 비틀림 저항을 크게 향상시킵니다.
Q: 필요에 따라 채널강을 특정 길이로 절단할 수 있습니까?
답: 그렇습니다. 표준 스톡 길이(6m, 9m 또는 12m)는 도면에 따라 임의의 길이로 절단할 수 있으며, 필요한 경우 절단 끝 부분을 부드럽게 연삭할 수 있습니다.
단위:kg/m、mm
|
사양 |
키 |
플랜지 폭 |
웹 두께 |
단면적(cm²) |
이론적인 무게 |
|
5# |
50 |
37 |
4.5 |
6.928 |
5.438 |
|
6.3# |
63 |
40 |
4.8 |
8.451 |
6.634 |
|
6.5# |
65 |
40 |
4.3 |
|
6.709 |
|
8# |
80 |
43 |
5.0 |
10.248 |
8.045 |
|
10# |
100 |
48 |
5.3 |
12.748 |
10.007 |
|
12# |
120 |
53 |
5.5 |
|
12.059 |
|
12.6 |
126 |
53 |
5.5 |
15.692 |
12.319 |
|
14#a |
140 |
58 |
6.0 |
18.516 |
14.535 |
|
14#b |
140 |
60 |
8 |
21.316 |
16.733 |
|
16#a |
160 |
63 |
6.5 |
21.962 |
17.24 |
|
16#b |
160 |
65 |
8.5 |
25.162 |
19.752 |
|
18#a |
180 |
68 |
7 |
25.699 |
20.174 |
|
18#b |
180 |
70 |
9 |
29.299 |
23 |
|
20#a |
200 |
73 |
7 |
28.837 |
22.637 |
|
20#b |
200 |
75 |
9 |
32.837 |
25.777 |
|
22#a |
220 |
77 |
7 |
31.846 |
24.999 |
|
22#b |
220 |
79 |
9 |
36.246 |
28.453 |
|
25#a |
250 |
78 |
7 |
34.917 |
27.41 |
|
25#b |
250 |
80 |
9 |
39.917 |
31.335 |
|
25#c |
250 |
82 |
11 |
44.917 |
35.26 |
|
28#a |
280 |
82 |
7.5 |
40.034 |
31.427 |
|
28#b |
280 |
84 |
9.5 |
45.634 |
35.832 |
|
28#c |
280 |
86 |
11.5 |
51.234 |
40.219 |
|
30#a |
300 |
85 |
7.5 |
|
34.463 |
|
30#b |
300 |
87 |
9.5 |
|
39.173 |
|
30#c |
300 |
89 |
11.5 |
|
43.883 |
|
32#a |
320 |
88 |
8 |
48.513 |
38.083 |
|
32#b |
320 |
90 |
10 |
54.913 |
43.107 |
|
32#c |
320 |
92 |
12 |
61.313 |
48.131 |
|
36#a |
360 |
96 |
9 |
60.910 |
47.814 |
|
36#b |
360 |
98 |
11 |
68.110 |
53.466 |
|
36#c |
360 |
100 |
13 |
75.310 |
59.118 |
|
40#a |
400 |
100 |
10.5 |
75.068 |
58.928 |
|
40#b |
400 |
102 |
12.5 |
83.068 |
65.208 |
|
40#c |
400 |
104 |
14.5 |
91.068 |
71.488 |
