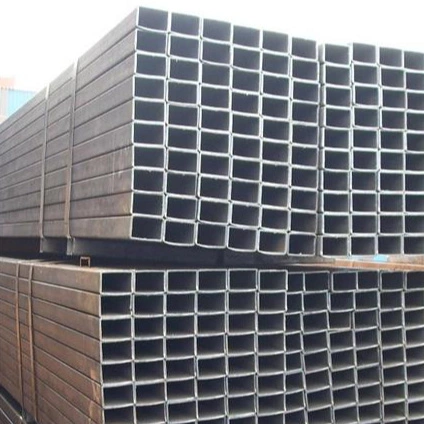

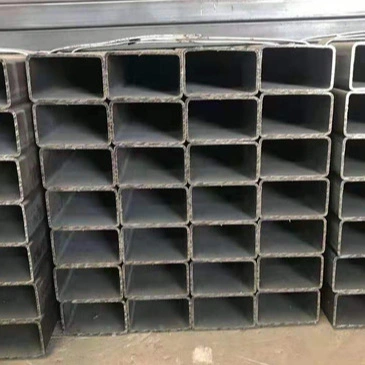

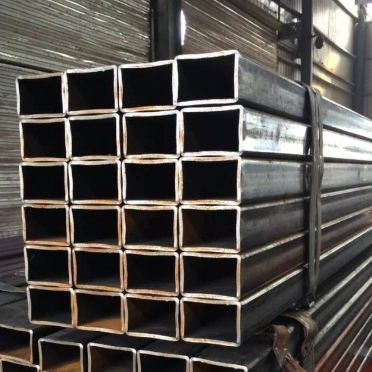

직사각형 중공 구조용 강철 튜브

직사각형 중공 구조 강철 튜브는 강철 빔 및 기둥, 커튼월 프레임, 인클로저 프레임워크, 장비 랙, 가드 레일 및 건설 기계와 같은 응용 분야에 널리 사용됩니다. 이는 주요 하중 지지 구성 요소로 효과적으로 작동하는 동시에 다양한 건축 형태 및 인클로저 구조에도 적합합니다.

제품특징

I. 구조적 및 기계적 특성

1. 중공 직사각형 단면은 양방향 굽힘 및 측면 변위에 대해 높은 강성을 제공합니다. 원형 튜브나 표준 구조용 강철 형상에 비해 비틀림 및 측면 변형에 대한 저항력이 뛰어나 전반적인 구조적 안정성을 보장합니다.

2. 균일한 단면 형상과 평면으로 인해 균일한 하중 분포가 보장됩니다. 개별 튜브는 상당한 수직 및 수평 하중을 견딜 수 있으며 종종 기본 하중 지지 부재 역할을 직접 수행합니다.

3. 용접 및 이음매 없는 유형으로 제공됩니다. 용접된 직사각형 튜브는 표준 작동 조건에 대해 높은 비용 효율성을 제공합니다. 용접 이음매가 없는 이음매 없는 직사각형 튜브는 우수한 강도, 내압성 및 피로 성능을 제공하므로 고하중 및 반복 하중 시나리오에 이상적입니다.

II. 외관 및 설치특성

1. 평평한 외부 표면은 접합, 중첩 및 플러시 장착을 용이하게 합니다. 컬러 코팅된 강판, 패널 및 인클로저 구성 요소에 단단히 고정되어 시공 중에 깔끔한 마감과 가장자리 밀봉을 보장합니다.

2. 날카로운 모서리와 균일한 프로파일은 하중 지지 기능과 미적 매력을 결합하여 건축 정면, 조경 프레임워크 및 기타 디자인 중심 프로젝트에 적합합니다.

3. 주어진 내하력에 대해 견고한 강철 섹션보다 가벼워서 전체 구조적 하중을 효과적으로 줄이고 자재 비용을 절감합니다.

III. 처리 및 연결 특성

1. 절단, 베벨링, 굽힘, 드릴링 및 용접이 가능합니다. 2차 가공이 간단하여 현장 시공이 편리합니다.

2. 용접, 볼트 체결, 리벳팅 등 다양한 연결 방법은 간단한 접합 설계와 높은 설치 효율성을 특징으로 합니다.

3. 작은 장식용 튜브부터 큰 단면의 내하중 튜브까지 모든 것을 포괄하는 광범위한 사양으로 유연한 선택이 가능합니다.

IV. 내식성 및 성능 특성

1. "검은색"(코팅되지 않은) 상태로 제공됩니다. 용융아연도금, 냉간아연도금, 도장, 분체도장 등 다양한 부식방지 처리가 가능하여 실내외 환경(건식 또는 습식) 모두에 적합합니다.

2. 좋은 냉간 및 열간 가공성; 표준 작동 온도 범위 내에서 안정적인 기계적 특성을 유지합니다.

V. 제품 제한 사항

1. 모서리에 응력 집중이 발생합니다. 이러한 영역은 심한 충격이나 반복적인 반복 하중으로 인해 피로 손상되기 쉽습니다.

2. 유체 수송에 적합하지 않음; 주로 구조적 하중 지지 및 프레임워크 적용을 위해 설계되었으므로 배관 시스템에는 거의 사용되지 않습니다.

3. 대형 사양의 두꺼운 벽 이음매 없는 직사각형 튜브의 생산 비용이 높기 때문에 용접 버전보다 가격이 훨씬 높습니다.

용도 및 적용 범위

I. 주요 용도

1. 주요 구조 구성요소

공장 프레임, 포털 프레임, 박스 섹션 빔 및 기둥, 수직 기둥, 트러스 및 바닥 지지대에 사용됩니다. 강철 구조물의 핵심 하중 지지 재료입니다.

2. 건축 봉투 및 커튼월

외부 벽 프레임(거트/스터드), 채광창 프레임, 문 및 창 프레임, 지붕 도리 및 가장자리 트림 프레임; 프로파일 강판 및 기타 패널 재료와 완벽하게 통합됩니다.

3. 인클로저 및 보호 시설

공장 주변 울타리, 도로 난간, 계단 난간, 발코니 난간, 현장 비축 프레임 및 안전망 기둥.

4. 장비 및 기계 프레임

기계 기지, 장비 랙, 작업대 프레임, 창고 랙, 컨테이너 프레임 및 차량 섀시 프레임워크.

5. 엔지니어링 및 임시 시설

무대 트러스, 온실 프레임워크, 임시 건설 현장 비축, 버팀목/지지 구조물 및 모듈식 건물 프레임워크.

6. 장식 및 건축 구조

조경 구조물, 옥외 건축 특징, 실내 장식 프레임 및 디스플레이 캐비닛/부스 프레임워크; 하중 지지 능력과 미적 매력을 결합합니다.

II. 직사각형 중공 구조 강철 튜브의 적용 범위

1. 철강 구조 엔지니어링: 산업 플랜트, 창고, 경기장 및 조립식 건물을 위한 빔, 기둥 및 버팀대 시스템.

2. 건축 장식: 커튼월, 문 및 창문, 건축 내부/외부 구조, 전시 스탠드 등을 건축합니다.

3. 도시 및 교통: 도로 난간, 도시 건설 비장, 조경용 퍼걸러 및 버스 정류소 프레임워크.

4. 기계제조 : 일반장비, 건설기계, 농업기계, 물류장비 등의 프레임.

5. 창고 및 물류: 견고한 랙킹, 보관 플랫폼 및 컨테이너 보조 구조물.

6. 농업, 임업 및 원예: 온실, 가축 보호소 프레임워크 및 농업용 울타리.

선택 가이드

· 용접 직사각형 튜브: 높은 비용 성능을 제공하는 주류 제품 유형; 일반 하중 지지, 건물 외피, 장식 및 가드 레일과 같은 표준 응용 분야에 널리 사용됩니다.

· 이음새가 없는 직사각형 튜브: 우수한 강도, 피로 저항 및 압력 지지력; 주로 중부하 작업, 반복 하중, 고사양 기계 프레임 및 중부하 엔지니어링 구성 요소에 사용됩니다.

주요 성능 매개변수

구현 표준: GB/T 6728-2017 "냉간 성형 중공 구조 섹션"; GB/T 3094-2012 "냉간 압연 이음매 없는 정사각형 및 직사각형 강철 튜브"

I. 공통 재료 및 기계적 특성

추가 일반 매개변수:

· 탄성계수 : 2.06 × 10⁵MPa

· 밀도: 7.85g/cm3

· 표준 작동 온도: -20°C ~ 200°C

II. 사양 및 치수 시스템

1. 지정방법

외부 치수: 길이 × 너비 × 벽 두께(단위: mm); 예: 100×50×3.0

2. 주류 크기 카테고리

· 소형(장식/인클로저/가드레일): 20×10, 30×20, 40×20, 50×30; 벽 두께: 1.2~2.5mm

· 중간(용골/도리/표준 빔 및 기둥): 60×40, 80×40, 80×60, 100×50; 벽 두께: 2.0~5.0mm

· 대형(기본 기둥 및 빔/중부하 작업용 트러스): 120×80, 150×100, 200×100, 250×150; 벽 두께: 4.0~12.0mm

3. 길이와 공차

· 표준 길이: 6m, 9m, 12m; 맞춤형 길이 제공

· 외형치수 공차: ±0.8%

· 벽 두께 공차: 표준 용접 파이프 ±10%; 이음매 없는 파이프 ±7.5%

4. 이론적인 중량 계산식

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = 긴 변, H = 짧은 변, t = 벽 두께)

III. 구조적 기계적 성질

1. 직사각형 중공 구조용 강철 튜브 직사각형 섹션은 원형 튜브 또는 H빔과 같은 단일 프로파일에 비해 높은 양방향 굽힘 강성(강한 축과 약한 축을 모두 따라)과 우수한 측면 안정성 및 비틀림 저항을 제공하여 전반적인 구조적 안정성이 뛰어납니다.

2. 가공특성

· 굽힘 시험: 굽힘 부위에 균열이나 박리 현상이 발생하지 않고 상온에서 90° 냉간 굽힘이 가능합니다.

· 평탄화 테스트: 벽에 균열이 생기지 않고 지정된 치수까지 압축을 견딥니다.

1. 응력 특성: 모서리에 약간의 응력 집중이 발생합니다. 고주파 교번 충격 하중과 관련된 응용 분야에는 적합하지 않습니다.

IV. 제품 분류 및 성능 차이

V. 표면 처리 및 부식 방지

1. 표준 상태 : 흑색 마감 (열간 압연 산화물 표면).

2. 일반적인 부식 방지 방법: 용융 아연 도금, 냉간 아연 도금, 정전기 분말 코팅, 부식 방지 도장 및 탄화불소 코팅.

3. 용융 아연 도금 참고 자료: 평균 아연 코팅 두께 ≥85μm; 옥외 내구성은 15년을 초과합니다.

6. 연결 방법

· 1차 : 베벨용접, 완전관입용접(건축의 주축).

· 보조: 고강도 볼트 연결, 셀프 태핑 나사, 리벳팅.

· 컬러강판, H빔, 앵글강 등 다양한 철골구조 조립품과 호환됩니다.

Ⅶ. 적합하고 금지된 응용 프로그램

적합한

산업용 플랜트 빔 및 기둥, 커튼월 프레임, 인클로저 프레임워크, 가드레일 및 울타리, 창고 랙, 장비 프레임, 조경 구조물 및 조립식 강철 구조물.

적합하지 않음

고압 유체 이송, 고온/고압 배관, 심한 충격이나 고주파 피로를 받는 대형 장비의 주요 구조물.
