원형 중공 강관 기둥이 구조 성능과 시공 효율성을 어떻게 향상시킬 수 있습니까?

해성엔지니어링을 제공합니다원형 중공 강관 기둥철강 건물, 산업 시설, 경기장, 통로, 교량, 캐노피 및 조립식 구조물을 위한 솔루션입니다. Q235B 또는 Q355B 구조용 강철로 제조된 이 기둥은 까다로운 구조적 적용을 위해 원형 하중 지지 프로파일과 유연한 연결 및 부식 방지 옵션을 결합합니다.

원형 중공 강관기둥은 상부구조에서 기초까지 하중을 전달하도록 설계된 수직형 구조부재입니다. 중공 원형 섹션은 균형 잡힌 하중 분포, 강력한 축 압축 성능, 비틀림 저항 및 상대적으로 낮은 바람 저항을 제공합니다. 프로젝트 요구 사항에 따라 기둥은 이음매 없는 강철 파이프나 용접 강철 파이프로 생산할 수 있으며 베이스 플레이트, 보강재, 연결 플레이트, 플랜지, 리프팅 액세서리 및 보호 코팅을 사용하여 맞춤 제작할 수 있습니다. 이 기사에서는 구성, 주요 사양, 제조 공정, 장점, 적용 및 선택 고려 사항에 대해 설명합니다.

목차

1. 원형 중공 강관 기둥이란 무엇입니까?
2. 원형 중공 강관 기둥은 어떻게 구성됩니까?
3. 주요 구조적 장점은 무엇입니까?
4. 구매자는 어떤 사양을 평가해야 합니까?
5. 원형 중공 강관 기둥은 어떻게 제조됩니까?
6. 원형 중공 강관 기둥은 어디에 사용됩니까?
7. 다른 강철 기둥과 어떻게 비교됩니까?
8. 구매자는 어떻게 올바른 컬럼을 선택해야 합니까?
9. 자주 묻는 질문
10. 왜 전문 제조업체와 협력해야 할까요?

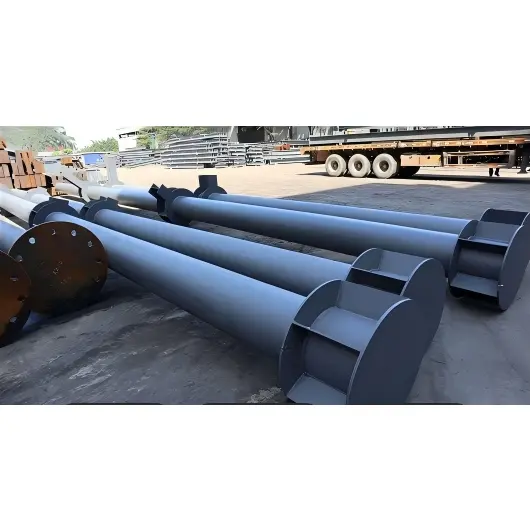

원형 중공 강관 기둥이란 무엇입니까?

원형 중공 강관 기둥은 중공 원통형 단면을 특징으로 하는 수직 하중 지지 구조 구성 요소입니다. 일반적으로 탄소 구조강 또는 저합금강으로 제조되며 이음매 없는 파이프 또는 압연 용접 파이프로 생산할 수 있습니다.

견고한 강철 기둥과 달리 중공 구성은 강력한 구조적 프로파일을 유지하면서 불필요한 자재를 줄입니다. 원형 형상은 원주 주위에 응력을 분산시키고 하중 방향에 관계없이 일관된 저항을 제공합니다. 이는 기둥이 축 압축, 굽힘, 비틀림, 풍하중 또는 편심력을 경험할 수 있는 경우 설계를 특히 유용하게 만듭니다.

일반적인 사양은 다음과 같이 표현됩니다.ØD × t × L여기서 D는 외부 직경을 나타내고, t는 벽 두께를 나타내고, L은 기둥 길이를 나타냅니다. 예를 들어, Φ219 × 8 × 6000은 외경 219mm, 벽 두께 8mm, 길이 6m를 나타냅니다.

원형 중공 강관 기둥은 어떻게 구성됩니까?

구조용 파이프 기둥은 강철 튜브 그 이상입니다. 많은 프로젝트에서 전체 조립에는 기둥이 기초, 보, 지붕 시스템 및 기타 구조 부재와 통합될 수 있도록 하는 연결 및 보강 구성 요소가 포함되어 있습니다.

• 열 본문:직경, 벽 두께, 길이, 재료 등급 및 설계 하중에 따라 선택된 1차 원형 강관입니다.
• 베이스 플레이트:앵커볼트를 통해 기둥의 하중을 기초에 전달하는 용접강판입니다.
• 보강재 플레이트 또는 링:더 높은 하중이나 국부적인 좌굴 저항이 필요한 곳에 사용되는 보강재입니다.
• 상단 플레이트 또는 플랜지:보, 트러스, 상부 기둥 또는 기타 구조 구성요소에 대한 연결점을 제공합니다.
• 연결 플레이트 및 코벨:빔-기둥 또는 파이프-파이프 연결을 용이하게 합니다.
• 고강도 볼트:엔지니어링 설계에 지정된 볼트 구조 연결에 사용됩니다.
• 보호 코팅:환경조건에 따라 프라이머, 중간도장, 탑코트 시스템이나 아연도금을 적용할 수 있습니다.

매우 긴 구조의 경우 개별 섹션을 용접, 플랜지 또는 기타 엔지니어링 스플라이스 구성을 통해 결합할 수도 있습니다.

주요 구조적 장점은 무엇입니까?

균형 잡힌 부하 분산

원형 단면에는 기존의 강축과 약축이 없습니다. 그 기하학적 구조는 튜브 주위에 응력을 분산시켜 다양한 방향의 하중에 노출되는 구조물에 적합합니다.

강력한 압축 및 비틀림 성능

파이프 기둥은 상당한 축방향 하중 용량과 비틀림 효과에 대한 저항이 필요한 응용 분야에 자주 선택됩니다. 닫힌 중공 섹션은 또한 안정성과 다방향 하중이 중요한 곳에 유용한 구조적 효율성을 제공합니다.

바람 노출 감소

유선형 원통형 프로파일은 각진 구조 프로파일에 비해 공기역학적 저항을 줄일 수 있습니다. 이러한 특성은 캐노피, 통로, 타워, 경기장 구조물 및 기타 옥외 설치물의 노출된 기둥에 유용할 수 있습니다.

효율적인 설치

일부 더 무거운 구조적 대안과 비교할 때 중공 강철 기둥은 효율적인 무게 대비 강도 관계를 제공할 수 있습니다. 베이스 플레이트, 연결 부품, 구멍 및 보호 코팅을 공장에서 제작하면 건설 현장에 필요한 처리량도 줄일 수 있습니다.

아키텍처 유연성

매끄러운 원통형 외관은 구조적 구성 요소가 의도적으로 표시될 때 잘 작동합니다. 따라서 원형 기둥은 상업용 건물, 공공 시설, 조경 구조물 및 현대 산업 프로젝트에서 구조적 기능과 건축적 기능을 결합할 수 있습니다.

구매자는 어떤 사양을 평가해야 합니까?

구조 기둥 선택은 단순히 파이프 직경을 선택하는 것이 아니라 엔지니어링 요구 사항부터 시작해야 합니다. 재료 등급, 벽 두께, 길이, 연결 구성, 하중 조건, 제작 공차 및 부식 환경이 모두 최종 사양에 영향을 미칩니다.

예를 들어, HAISHENG의 제품 정보는 Q235B 및 Q355B를 주류 재료 등급으로 식별하고 파이프 치수를 ΦD × t × L 형식으로 제공합니다. 실제 구조 치수는 항상 프로젝트 계산 및 적용 가능한 설계 표준을 통해 결정되어야 합니다.

원형 중공 강관 기둥은 어떻게 제조됩니까?

전문 제작을 통해 강관이나 강판을 운송 및 설치가 가능한 완성된 구조 조립품으로 변환합니다. 통제된 생산 공정은 치수 정확도, 용접 품질, 직진도 및 표면 보호를 유지하는 데 도움이 됩니다.

1. 원료 검사:강철 등급, 치수, 표면 상태 및 관련 재료 문서를 확인합니다.
2. 절단:필요한 기둥 길이와 제작 도면에 따라 파이프 또는 강판을 절단합니다.
3. 형성:대구경 용접기둥은 강판을 원통형으로 압연한 후 용접하여 제작할 수 있습니다.
4. 최종 준비:기둥 끝은 필요한 연결 형상을 얻기 위해 가공되거나 경사질 수 있습니다.
5. 부품 조립:베이스 플레이트, 상판, 보강재, 코벨, 플랜지 및 연결 플레이트는 엔지니어링 도면에 따라 배치됩니다.
6. 용접:구성 요소는 적절한 제작 절차를 사용하여 용접되며 필요한 경우 비파괴 테스트가 적용됩니다.
7. 교정 및 교정:용접 변형 및 기둥 직진도를 확인하고 필요한 경우 수정합니다.
8. 구멍 처리:볼트와 유틸리티 홀은 지정된 치수와 위치로 드릴링되거나 가공됩니다.
9. 표면 처리:프라이머 및 보호 코팅을 적용하기 전 블라스팅을 통해 녹 및 흑피를 제거할 수 있습니다.
10. 최종 검사:치수, 연결부, 용접부, 코팅 상태, 표시 및 포장을 검사한 후 배송됩니다.

직경이 큰 기둥의 경우 용접 구조는 직경과 벽 두께에 있어 더 큰 유연성을 제공합니다. 한편, 이음매 없는 파이프 기둥은 이음매 없는 구조와 특정 치수 요구 사항이 선호되는 경우 유용할 수 있습니다.

원형 중공 강관 기둥은 어디에 사용됩니까?

구조적 성능과 깔끔한 ​​원통형 기하학적 구조의 결합으로 이 기둥은 엔지니어링 및 건축 목적 모두에 사용할 수 있습니다.

• 산업 플랜트:공장 및 생산 시설의 수직 구조 지지대로 사용됩니다.
• 경기장 및 대규모 경기장:다방향 하중과 건축적 외관이 중요한 구조물에 적합합니다.
• 산책로 및 캐노피:매끄러운 프로파일은 노출된 실외 지지대를 위한 실용적인 솔루션을 제공합니다.
• 조립식 건물:공장에서 제작된 구성 요소는 조립을 단순화하고 건설 조정을 향상시킬 수 있습니다.
• 교량 및 도시 구조물:선택된 교각, 지지 부재, 가드레일 기둥 및 관련 구조물에 적용 가능합니다.
• 조경 건축:원통형 기둥은 깔끔한 시각적 외관을 유지하면서 구조적 지지를 제공할 수 있습니다.
• 고층 구조물:더 큰 CHS 부재는 상당한 수직 및 결합 하중에 맞게 설계될 수 있습니다.

다른 강철 기둥과 어떻게 비교됩니까?

다양한 구조 프로파일은 다양한 엔지니어링 목적으로 사용됩니다. 따라서 원형 중공 단면은 H형 단면이나 정사각형/직사각형 중공 단면에 대한 보편적인 대체품으로 취급되기보다는 프로젝트 요구 사항에 따라 평가되어야 합니다.

적절한 섹션은 구조 계산, 연결 요구 사항, 제작 조건, 자재 가용성, 프로젝트 예산 및 적용 가능한 건축 표준에 따라 달라집니다.

구매자는 어떻게 올바른 컬럼을 선택해야 합니까?

조달 팀, 엔지니어, 계약자 및 철골 구조물 제작업체의 경우 명확한 기술 사양을 통해 의사소통 문제와 견적 지연을 크게 줄일 수 있습니다.

1. 설계 하중을 정의합니다.축 하중, 굽힘 모멘트, 비틀림 효과, 풍하중, 지진 조건 및 기타 관련 설계 정보를 제공합니다.
2. 치수 확인:외부 직경, 벽 두께, 길이 및 필요한 치수 공차를 지정합니다.
3. 재료 등급을 선택합니다:Q235B와 Q355B는 일반적인 선택이지만 최종 등급은 프로젝트 설계 요구 사항을 준수해야 합니다.
4. 연결 세부정보를 결정합니다.베이스 플레이트 치수, 앵커 볼트 배열, 플랜지 요구 사항, 보 연결 위치 및 보강재 세부 정보를 제공합니다.
5. 환경을 고려하십시오.실외, 습한 곳, 해안 지역 또는 화학적으로 공격적인 환경에서는 강화된 부식 방지가 필요할 수 있습니다.
6. 검사 요구 사항 확인:생산 전에 치수 검사, 용접 검사, 비파괴 테스트, 코팅 두께 및 문서화를 논의합니다.
7. 물류 계획:컬럼 길이, 운송 제한 사항, 리프팅 지점, 분할, 포장 및 설치 순서를 고려하십시오.

자세한 도면이나 사양 패키지를 통해 제조업체는 가장 적절한 제작 경로와 연결 구성을 결정할 수 있습니다. 구매자는 구조용 강철 구성요소를 검토하여 기둥이 다른 제작된 강철 요소와 어떻게 통합되는지 이해할 수도 있습니다.

자주 묻는 질문

원형 중공 강관 기둥에 일반적으로 사용되는 재료는 무엇입니까?

Q235B 및 Q355B 구조용 강은 일반적으로 이러한 기둥에 지정됩니다. 최종 자재는 구조 계산, 적용 가능한 표준, 환경 조건 및 프로젝트 요구 사항에 따라 선택되어야 합니다.

이음매 없는 파이프 기둥과 용접 파이프 기둥의 차이점은 무엇입니까?

이음매 없는 기둥은 이음매 없는 강철 파이프로 생산되며 종방향 용접이 없습니다. 용접 기둥은 강판으로 형성되고 용접으로 결합됩니다. 용접 구조는 큰 직경과 맞춤형 벽 두께에 더 큰 유연성을 제공하는 반면, 이음매 없는 파이프는 특정 직경 및 구조적 요구 사항에 유리할 수 있습니다.

원형 중공 강관 기둥을 맞춤 제작할 수 있나요?

예. 제작 능력 및 엔지니어링 요구 사항에 따라 직경, 벽 두께, 길이, 베이스 플레이트, 상단 연결부, 보강재, 연결 플레이트, 볼트 구멍, 리프팅 러그, 접합 구성 및 표면 처리를 맞춤 설정할 수 있습니다.

부식 방지는 어떻게 처리됩니까?

일반적인 옵션에는 쇼트 블라스팅과 프라이머, 중간 및 탑코트 시스템이 포함됩니다. 특히 강화된 부식 방지가 필요한 경우에는 적합한 응용 분야에 용융 아연 도금을 고려할 수도 있습니다.

원형 파이프 기둥은 옥외 구조물에 적합합니까?

기둥 치수, 구조 설계, 연결부 및 부식 방지 시스템이 적절하게 지정된 경우 캐노피, 통로, 조경 구조물, 도시 시설 및 기타 노출된 강철 시스템과 같은 실외 응용 분야에 사용할 수 있습니다.

견적요청시 어떤 정보를 제공해야 하나요?

유용한 정보에는 수량, 강종, 외경, 벽 두께, 길이, 연결 도면, 베이스 플레이트 세부 사항, 표면 처리 요구 사항, 검사 표준, 목적지 및 예상 배송 일정이 포함됩니다. 구조 도면은 맞춤형 프로젝트에 특히 유용합니다.

왜 전문 제조업체와 협력해야 할까요?

구조 기둥은 전체 하중 지지 시스템의 일부로 작동해야 하므로 제품 선택에는 파이프 가격 비교 이상의 것이 포함되어야 합니다. 제조 정확도, 용접 품질, 연결 세부 사항, 표면 보호, 검사 절차, 포장 및 납품 조정 모두가 최종 프로젝트 결과에 영향을 미칩니다.

해성은 Q235B 또는 Q355B 구조강을 사용한 원형 중공 강관 기둥을 공급하며 베이스 플레이트, 보강재, 연결 플레이트, 고강도 볼트 및 보호 코팅을 포함한 제작 구성을 지원합니다. 프로젝트별 요구 사항의 경우 구매자는 적절한 기둥 구성을 평가할 수 있도록 도면, 치수, 적재 정보, 수량 및 적용 조건을 제공할 수 있습니다.

철골 구조 프로젝트를 계획하고 있거나 맞춤형 구조 기둥을 조달하고 계십니까?오늘 HAISHENG과 도면 및 기술 요구 사항을 공유하십시오. 자재 선택, 제작 세부 사항, 연결 구성, 견적 지원 및 배송 계획을 위해,저희에게 연락주세요해성 팀과 프로젝트를 논의합니다.
