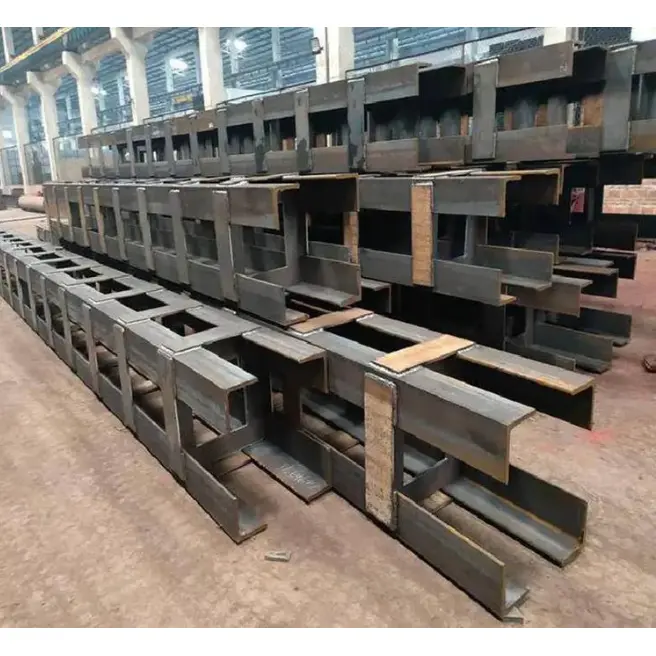

해성맞춤형 공급모양의 구조용 강철 기둥기존의 정사각형, 원형 또는 H빔 기둥이 건축 레이아웃, 연결 요구 사항 또는 하중 지지 조건을 적절하게 충족할 수 없는 프로젝트를 위한 솔루션입니다. 유연한 단면 설계와 정밀 가공을 결합한 이 기둥은 구조적 성능과 효율적인 공간 활용을 통합하는 실용적인 방법을 제공합니다.
모양의 구조용 강철 기둥은 비표준 단면으로 설계된 맞춤형 수직 하중 지지 부재입니다. 기존 기둥과 달리 L자형, T자형, 십자형, 다각형, 가변 단면, 곡선형 또는 기타 프로젝트별 구성으로 제작할 수 있습니다. 이러한 유연성으로 인해 건물 모서리, 숨겨진 벽 기둥, 불규칙한 건축 공간, 대규모 구조 및 편심 또는 다방향 하중이 가해지는 영역에 특히 유용합니다.
엔지니어, 건축가, 계약자 및 조달 팀에게 올바른 기둥을 선택하는 것은 단순히 충분한 강도를 가진 강철을 선택하는 문제가 아닙니다. 형상, 연결 방향, 제작 정확도, 내진 요구 사항, 부식 방지, 설치 조건 및 전반적인 공간 활용도 고려해야 합니다. 적절하게 엔지니어링된 형태의 기둥은 통합 구조 솔루션의 일부로 이러한 요소를 해결할 수 있습니다.
모양의 구조용 강철 기둥은 단면이 기존의 직사각형, 원형 또는 표준 H 단면 형식을 벗어나 특별히 설계된 수직 구조 부재입니다. 강판, 구조 단면, 중공 단면 또는 강관을 조립하고 제어된 용접 및 제작 공정을 통해 결합하여 제조할 수 있습니다.
주요 목적은 표준 컬럼이 효율적으로 해결할 수 없는 구조적 또는 구조적 문제를 해결하는 것입니다. 예를 들어, 건물 모퉁이에 위치한 기둥은 사용 가능한 내부 공간으로 투영되기보다는 두 개의 벽과 같은 높이를 유지해야 할 수 있습니다. L자형 기둥은 필요한 하중 경로를 유지하면서 이 조건을 해결할 수 있습니다.
마찬가지로, 여러 방향에서 빔을 받는 중앙 기둥은 십자형 구성의 이점을 누릴 수 있습니다. 가변 단면과 곡선 기둥은 기존의 일정한 프로파일을 통합하기 어려운 독특한 건축 외관을 지원할 수도 있습니다.
해성의 제품 사양에 따르면 일반적인 구성에는 L자형, T자형, 십자형, 다각형, 복합재, 가변 단면 및 곡선형 기둥이 포함됩니다. 설계는 건축 도면, 현장 조건, 연결 지점 및 프로젝트별 하중 지지 요구 사항에 따라 개발될 수 있습니다.
다양한 건물 형상에는 다양한 구조 솔루션이 필요합니다. 다음 구성은 비표준 강철 구조에 가장 유용한 옵션 중 하나입니다.
| 구성 | 일반적인 응용 | 주요 이점 |
|---|---|---|
| L자형 기둥 | 건물 모서리 및 벽 교차점 | 벽에 꼭 맞고 내부 장애물을 줄입니다. |
| T자형 기둥 | 벽 중앙, 복도 및 가장자리 위치 | 벽면 레이아웃과 통합하면서 균형 잡힌 지원 제공 |
| 십자형 기둥 | 중앙 구조 코어 및 다방향 빔 연결 | 여러 방향에서의 연결을 촉진합니다. |
| Z자형 기둥 | 불규칙한 평면도 및 특수 구조 구역 | 복잡한 공간 배치에 적응 |
| 다각형 기둥 | 건축 구조 및 대규모 프로젝트 | 맞춤형 형상과 구조적 요구 사항을 결합합니다. |
| 가변 섹션 열 | 고층 구조물 및 건축 외관 | 하중이나 설계에 따라 단면 치수를 변경할 수 있습니다. |
| 곡선 기둥 | 곡선형 외관과 독특한 건축 프로젝트 | 복잡한 시각적 및 기하학적 요구 사항 지원 |
가장 적합한 구성은 외관만을 고려하여 선택하기보다는 구조 엔지니어링 계산을 통해 결정해야 합니다. 단면 형상, 플레이트 두께, 기둥 높이, 하중 조건, 연결 세부 사항 및 적용 가능한 설계 코드가 모두 최종 설계에 영향을 미칩니다.
가장 확실한 장점은 기하학적 유연성입니다. 엔지니어는 표준 기둥을 수용하도록 건물 레이아웃을 강요하는 대신 기둥을 구조에 맞게 조정할 수 있습니다. 이는 모서리, 벽 교차점, 엇갈린 바닥 수준, 불규칙한 계획 및 제한된 설치 영역에 특히 유용합니다.
기둥을 벽에 통합할 수 있으면 구조 투영으로 인해 손실되는 사용 가능한 바닥 면적이 줄어들 수 있습니다. 이는 주거용 건물, 상업 공간, 공공 시설 및 내부 계획 효율성이 중요한 조립식 구조물에서 유용할 수 있습니다.
특수한 모양의 기둥은 보, 가새 및 기타 구조 부재에 대한 여러 연결 표면을 제공할 수 있습니다. 예를 들어, 구조 부재가 여러 방향에서 수렴되는 상황을 위해 십자형 구성을 설계할 수 있습니다.
엔지니어는 다리 너비, 플레이트 두께 및 전체 단면을 조정하여 구조 재료의 분포를 수정하고 다양한 축에 대한 강성에 영향을 미칠 수 있습니다. 따라서 모양 기둥은 비정상적인 수직, 측면 또는 편심 하중 조건이 있는 프로젝트에 유용합니다.
납품 전에 많은 복잡한 제작 활동을 완료할 수 있습니다. 절단, 조립, 용접, 교정, 최종 가공, 플레이트 부착, 검사 및 표면 처리는 통제된 제조 환경에서 조정될 수 있습니다. 이를 통해 건설 현장에서 필요한 제작량을 줄일 수 있습니다.
자재 선택은 프로젝트의 구조 계산, 환경 조건, 온도 요구 사항 및 해당 표준에 부합해야 합니다. HAISHENG은 Q235B 및 Q355B를 기본 재료 옵션으로 나열하고 Q355NL 및 Q355GJ는 특정 저온 또는 고내진 요구 사항에 사용할 수 있습니다.
| 매개변수 | 일반적인 사양 |
|---|---|
| 주요 재료 | Q235B, Q355B |
| 특수 소재 옵션 | Q355NL, Q355GJ |
| 플레이트/다리 두께 | 디자인에 따라 약 8~60mm |
| 단일 림 폭 | 구성에 따라 약 100~600mm |
| 일반적인 세그먼트 길이 | 9m 또는 12m; 더 높은 높이를 위한 분할 구조 |
| 기둥 직진도 | ≤ L/1000 |
| 단면 치수 편차 | 약 ±2~3mm |
| 베이스 플레이트 두께 | 약 16~60mm |
| 앵커 볼트 범위 | 설계에 따른 M20–M64 |
참고로 Q235B는 표준 구조 응용 분야에 일반적으로 사용되는 반면 Q355B는 더 높은 항복 강도를 제공하며 더 무거운 하중, 고층 및 까다로운 구조 응용 분야에 적합합니다. 재료 선택은 항상 프로젝트의 엔지니어링 요구 사항 및 현지 구조 규정에 따라 확인되어야 합니다.
부식 방지를 위해서는 표면 준비와 코팅 선택도 똑같이 중요합니다. 일반적인 시스템에는 Sa2.5까지의 쇼트 블라스팅과 아연이 풍부한 프라이머, 중간 코팅 및 마감 코팅이 포함될 수 있습니다. 해안 적용과 같은 보다 공격적인 환경의 경우 용융 아연 도금도 고려할 수 있습니다.
비표준 형상이 제어되지 않는 제조 오류의 여지가 적기 때문에 정밀 제조는 특히 중요합니다. 일반적인 제조 작업 흐름에는 다음 단계가 포함됩니다.
중요한 구조 접합의 경우 비파괴 테스트를 품질 관리 계획에 통합할 수 있습니다. HAISHENG은 적용 가능한 구성에서 주요 빔-기둥 접합 및 1차 접합 용접에 대한 1등급 용접 및 100% 초음파 테스트를 지정합니다.
맞춤형 형상의 다양성 덕분에 이 기둥은 표준 구조 단면을 통합하기 어려운 프로젝트에 적합합니다.
이는 구조적 요구사항과 아키텍처 요구사항이 겹칠 때 특히 유용합니다. 기둥을 표준 상품 섹션으로 처리하는 대신 전체 부재를 건물 구조 시스템의 일부로 설계할 수 있습니다.
| 특징 | 모양의 구조용 강철 기둥 | 기존 H-섹션 | 원형 중공 단면 |
|---|---|---|---|
| 단면적 유연성 | 매우 높음; 맞춤형 기하학 | 표준 기하학 | 표준 원형 기하학 |
| 벽 통합 | 선택한 레이아웃에 적합 | 보통의 | 보통의 |
| 다방향 연결 | 여러 연결 방향에 맞게 설계 가능 | 기본 직교 축에 더 자연스럽게 적합 | 섹션 주위에 연결을 배열할 수 있지만 전문적인 세부 사항이 필요할 수 있습니다. |
| 건축적 적응성 | 훌륭한 | 보통의 | 좋은 |
| 가변 섹션 | 사용 가능 | 추가 제작 없이 제한됨 | 가능하지만 맞춤형 제작이 필요함 |
| 일반적인 사용 | 복잡하고 비표준적인 구조 | 기존의 강철 프레임 | 노출된 기둥 및 특수 구조 적용 |
이 비교는 모양이 있는 기둥이 항상 우수하다는 의미는 아닙니다. 표준 단면은 형상이 프로젝트와 일치할 때 매우 경제적이고 효과적입니다. 형상 구조 강철 기둥의 가치는 기존 프로파일이 공간, 연결부, 건축 형태 또는 구조적 성능을 절충할 때 나타납니다.
중국 제조업체 또는 공급업체를 찾는 계약자, 구조 엔지니어 및 조달 팀의 경우 주문하기 전에 몇 가지 요소를 확인해야 합니다.
신뢰할 수 있는 제조업체는 엔지니어링 도면을 제어된 제조 공정으로 변환하는 동시에 원자재부터 완성된 부품까지 추적성을 유지할 수 있어야 합니다.
주요 목적은 건축 레이아웃, 특이한 연결 요구 사항, 제한된 공간, 편심 하중 또는 표준 기둥이 적합하지 않은 복잡한 구조 프레임워크에 적응할 수 있는 내력 기둥을 제공하는 것입니다.
예. 단면, 치수, 강종, 판 두께, 높이, 연결 판, 보강재, 베이스 판 및 표면 처리는 엔지니어링 도면 및 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
Q235B와 Q355B는 일반적인 선택입니다. 프로젝트 조건에 따라 특정 저온 또는 고내진 애플리케이션용으로 Q355NL 또는 Q355GJ를 고려할 수 있습니다.
적절하게 설계하면 고층 및 고하중 구조물에 사용할 수 있습니다. 최종 설계는 구조 계산을 통해 검증되어야 하며 해당 건축 법규를 준수해야 합니다.
예. 환경에 따라 보호 옵션에는 다층 코팅 시스템 또는 용융 아연 도금이 포함될 수 있습니다. 노출 조건 및 프로젝트 요구 사항에 따라 적절한 처리 방법을 지정해야 합니다.
유용한 정보에는 구조 도면, 기둥 치수, 단면 유형, 강철 등급, 수량, 필요한 길이, 연결 세부 사항, 표면 처리, 검사 요구 사항, 배송 대상 및 해당 표준이 포함됩니다.
A 모양의 구조용 강철 기둥기존 강철 프로파일이 구조적, 건축적, 공간 활용 요구 사항을 동시에 충족할 수 없는 경우 효과적인 솔루션을 제공합니다. L자형 코너 기둥과 T자형 벽 기둥부터 십자형, 다각형, 곡선 및 가변 섹션 구성에 이르기까지 맞춤형 형상을 통해 프로젝트를 표준 프로필에 강제로 적용하는 대신 구조 시스템을 프로젝트에 적용할 수 있습니다. 신뢰할 수 있는 중국 제조업체 및 원스톱 철강 구조 공급업체를 찾는 구매자를 위해 HAISHENG은 도면, 재료 요구 사항, 연결 세부 사항, 치수 사양, 검사 요구 사항 및 표면 처리 요구 사항을 기반으로 맞춤형 제작을 제공합니다. 비표준 철골구조 프로젝트를 계획 중이시며 맞춤형 기둥치수, 기술상담, 프로젝트 견적이 필요하신 경우,저희에게 연락주세요귀하의 요구 사항을 논의하고 적합한 형상의 구조용 강철 기둥 솔루션을 개발하십시오.
