산업 플랜트, 물류 창고, 상업 단지 및 고층 강철 건물의 신속한 건설을 통해 글로벌 조립식 강철 구조물 프로젝트가 계속 확장되고 있습니다. 대부분의 일반 건설업자와 엔지니어링 구매자는 주 강철 프레임에 중점을 두지만 보조 인클로저/바닥 구성 요소와 연결 하드웨어 간의 호환성을 간과하는 경우가 많습니다. 보조 구성 요소를 잘못 선택하면 지붕 변형, 바닥 슬래브 균열, 연결부 누출 및 패스너 부식과 같은 후기 단계 프로젝트 위험이 발생할 수 있습니다. 철강 부품에 대한 수년간의 수출 및 프로젝트 지원 경험을 바탕으로해성컬러 패널, 도리, 바닥 데크 및 일치하는 연결 시스템을 포괄하는 주요 선택 원칙을 해석하여 해외 및 국내 철강 구조 프로젝트에 대한 실용적인 엔지니어링 참고 자료를 제공합니다.
완료된 프로젝트를 검토한 결과 인클로저 시스템 오류가 메인프레임 베어링 용량 부족으로 인해 발생하는 경우는 거의 없는 것으로 나타났습니다. 대부분의 문제는 일치하지 않는 보조 구성 요소, 패널 및 연결 하드웨어로 인해 발생합니다.
일부 프로젝트에서는 작은 부분의 도리와 함께 얇은 기판 컬러 패널을 채택하여 예산을 절감했습니다. 눈이나 바람 하중이 가해지면 도리 휘어짐이 허용치를 초과하고, 컬러 패널에 물결 모양의 뒤틀림이 발생하며, 밀봉 랩 조인트가 떨어져 나가 누수 및 습기 유입이 발생합니다. 많은 구매자가 전체 인클로저 시스템 성능을 확인하지 않고 컬러 패널이나 도리를 별도로 소싱하므로 나중에 상당한 수리 비용이 발생합니다.
인클로저 시스템의 사용 수명 약점은 일반적으로 연결 조인트에서 나타납니다. 패널과 도리에는 용융 아연 도금을 채택하고 패스너에는 낮은 부식 방지 등급을 적용한 경우 볼트는 몇 년 내에 부식되어 연결부가 느슨해집니다. 구조용 강철 패스너는 전체 인클로저 어셈블리의 보이지 않지만 중요한 부분을 나타냅니다. 강도, 코팅 및 토크 매개변수는 도리 및 컬러 패널의 기판과 일치해야 합니다. 심지어 프리미엄 패널도 일치하지 않는 패스너로 인해 설계된 서비스 수명을 달성할 수 없습니다.
바닥 데크 중첩 길이가 충분하지 않거나 강철 빔 폭에 비해 프로파일이 일치하지 않으면 콘크리트 타설 중에 처짐 변형이 발생합니다. 일부 프로젝트에서는 전단 결합 성능을 무시하면서 저비용 프로파일을 맹목적으로 채택하여 슬래브 균열 위험을 크게 높입니다.
내륙 환경용으로 설계된 제품은 해안 염수 분무 구역이나 먼지가 많은 화학 공장에 직접 배치됩니다. 3~5년 이내에 광범위한 부식이 발생하여 비용을 절감하는 대신 전체 수명 주기 비용을 증가시킵니다.
엔지니어링 선택은 제품 이름보다는 측정 가능한 매개변수에 의존합니다. 아래 표에는 공장, 창고 및 공공 건물 프로젝트를 빠르게 비교할 수 있도록 인클로저 시스템 구성 요소에 대한 기준 지표가 나열되어 있습니다.
| 구성요소 이름 | 기본 재료 | 주요사양 | 키 제어 표시기 | 일반적인 적용 영역 |
|---|---|---|---|---|
| 강철 지붕 패널 | 용융아연도금/Al-Zn도금강판 | 0.4‑1.2mm 기판 두께 | 코팅 접착력, 염수분무 저항성, 프로파일 랩 조인트 성능 | 지붕 및 벽 인클로저 |
| 강철 도리 | Q235B, Q355B 강철 스트립 | C/Z/U 섹션, 두께 1.5‑3.0mm | 굽힘 강성, 용융 아연 도금 두께, 펀칭 정밀도 | 지붕 및 벽 보조 지지대 |
| 강철 바닥 데크 | 용융 아연 도금 강철 스트립 | 개방형 / 폐쇄형 / 트러스형, 0.8‑1.5mm | 항복강도, 콘크리트 복합재 접착력, 겹침 폭 | 바닥 슬래브용 영구 거푸집 공사 |

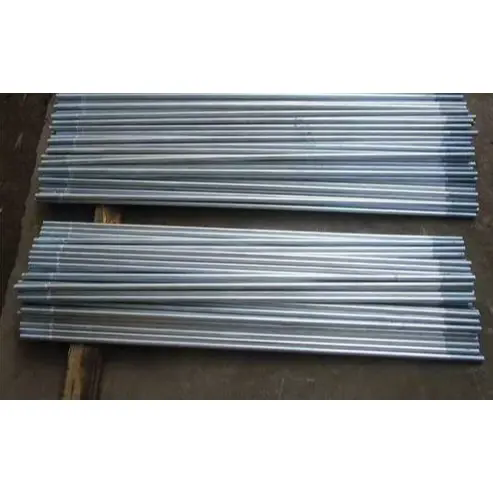

| 구조용 강철 패스너 | 합금강 / 탄소강 | 등급 8.8‑10.9, 용융 아연 도금/Dacromet 마감 | 인장 강도, 염수 분무 성능, 토크 계수 | 패널 및 도리 고정 |
넓은 면적의 지붕은 눈에 띄는 풍하중을 받습니다. 연속 랩 조인트가 있는 Z 섹션 퍼린이 선호됩니다. 컬러 패널의 기판 두께는 현지 풍설 하중 데이터와 일치해야 합니다. 다층 창고 건물의 경우 폐쇄형 또는 트러스 스타일 바닥 데크가 슬래브 처짐을 최소화하는 데 도움이 됩니다. 구조용 강철 패스너는 해당 강도 등급을 충족해야 합니다. 일반 토목 볼트는 구조용 패스너를 대체할 수 없습니다. "강력한 메인 프레임이지만 손상된 인클로저"를 방지하려면 전체 보조 구성 요소 시스템에 통합된 계산이 필요합니다.
고층 프로젝트의 복잡한 바닥 하중은 콘크리트와의 복합 작용을 보장하기 위해 바닥 데크의 전단 결합 성능에 대한 높은 요구 사항을 제시합니다. 외벽은 모양이 불규칙한 경우가 많아 중도리와 컬러 패널을 위한 맞춤형 절단이 필요한 경우가 많습니다. 모든 연결 조인트에는 부식 방지 마감 처리가 구현되어야 합니다.
부식 방지 업그레이드는 패널뿐만 아니라 도리와 패스너에도 적용됩니다. 도리와 구조용 강철 패스너가 개선되지 않은 채 패널만 업그레이드되면 접합부가 먼저 부식되어 전반적인 인클로저 시스템 서비스 수명이 단축됩니다.
전체 시스템 호환성을 무시하고 단가만 비교합니다. 별도의 공급업체에서 컬러 패널, 도리, 바닥 데크 및 패스너를 소싱하면 구멍 위치와 랩 치수가 일치하지 않아 재작업 비용이 증가하는 경우가 많습니다.
보조 부품에 대한 검사 보고서를 무시하면서 주강 재료의 가치를 평가합니다. 보조 부품에는 재료 인증서 및 코팅 테스트 보고서가 필수입니다. 서류가 누락되면 수출 지향 프로젝트 승인이 차단될 수 있습니다.
복합 바닥 데크와 임시 거푸집 공사를 혼동합니다. 일반 강철 거푸집은 타설 단계에만 사용되는 반면, 바닥 데크는 영구 하중 지지 부재 역할을 합니다. 단면적과 아연도금 표준은 서로 다르며 서로 대체할 수 없습니다.
설치 액세서리가 내려다 보입니다. 프리미엄 구성 요소는 가장자리 트림, 실란트 및 방수 플러그를 일치시키지 않으면 여전히 지붕 벽 누출 문제를 겪습니다.
해외 철강 구조물 프로젝트의 조달 습관은 최근 몇 년간 변화했습니다. 이전에는 많은 해외 종합 건설업체가 개별 부품을 별도로 소싱했습니다. 요즘 점점 더 많은 엔지니어링 고객이 컬러 패널, 도리, 바닥 데크 및 일치하는 액세서리를 통합하여 다중 공급업체 조정으로 인한 호환성 위험을 낮추는 완전한 2차 인클로저 패키지를 제공하는 공급업체를 선호합니다.
현장 피드백에 따르면 완전한 세트 공급이 현장 설치 오류를 줄이고 배치 추적 가능한 자재 및 검사 문서를 용이하게 하여 해외 프로젝트에 대한 승인 요구 사항을 더 잘 충족시키는 것으로 나타났습니다. 중국 철강 부품 제조업체인 HAISHENG의 제품 포트폴리오에는 강철 지붕 패널, 강철 도리 및 인클로저 보조 시스템용 강철 바닥 데크가 포함됩니다. 글로벌 엔지니어링 고객을 위한 매개변수 확인 및 선택 지침을 제공하여 구매자가 대량 주문 약속을 시행하는 대신 실제 건설 관점에서 선택 관련 위험을 피할 수 있도록 돕습니다.
강철 구조 인클로저 시스템은 상호 연결된 어셈블리를 나타냅니다. 패널, 보조 부재 지지, 바닥 구성 요소 및 연결 패스너는 서로 상호 작용합니다. 고성능 단일 구성 요소라도 지지 부품이 일치하지 않으면 누출, 변형, 부식과 같은 숨겨진 위험이 발생할 수 있습니다.
선택할 때 엔지니어와 구매자는 단일 항목 매개변수뿐만 아니라 구조용 강철 패스너에 대한 사양 확인을 포함하여 전체 시스템에 대한 기본 재료 등급, 부식 방지 방식 및 부하 계산도 확인해야 합니다. 합리적인 구성으로 재작업 및 유지 관리가 줄어들고 전체 건물 수명 주기 가치가 향상됩니다.
