구조용 골판지 강철 지붕 패널은 강철 구조 시스템에서 가장 널리 사용되는 지붕 인클로저 재료입니다. 이 제품은 용융 아연도금 또는 Al-Zn 코팅 강철을 기본 기판으로 사용하며 롤 코팅된 색상의 보호 마감재를 특징으로 하며 냉간 압연 성형을 통해 표준 프로파일로 성형됩니다. 전체 시스템은 지붕 패널, 패스너, 단열층, 방수 멤브레인, 중도리 및 다양한 트림 구성 요소로 구성되어 내하중 베이스부터 표면 방수, 단열 및 가장자리 마감까지 포괄하는 포괄적인 어셈블리를 만듭니다.
경량, 높은 시공 효율성 및 맞춤형 내식성 수준이 특징인 이 패널은 표준 창고 및 공장뿐만 아니라 대형 공간 프레임 및 곡선형 망상 쉘 지붕에도 적합합니다. 성능, 건설 비용 및 장기 내구성의 균형을 유지하여 철골 구조 지붕 프로젝트에서 선호되는 선택입니다.
구조용 건물용 골판지 강철 지붕 패널은 용융 아연 도금 또는 Al-Zn 코팅 프로파일 강철을 외부 층으로 사용합니다. 단열재, 방수 액세서리, 패스너 및 트림 구성 요소와 결합하여 C 섹션 또는 Z 섹션 강철 도리 위에 설치되어 완전한 지붕 인클로저 구조를 형성합니다. 이 시스템은 지붕 밀봉, 방수, 단열, 바람 저항과 같은 필수 기능을 제공하며 경량 철골 건물, 공간 프레임 및 망상 쉘 프로젝트의 주류 지붕 솔루션 역할을 합니다.
2.1 주류 기판에는 용융 아연 도금 강철 및 용융 Al-Zn 코팅 강철이 포함됩니다. 일반적인 코팅 사양에는 AZ150, AZ180 및 AZ275가 포함됩니다.
2.2 표면은 실내/실외 환경 조건 및 내식성 요구 사항에 따라 선택된 세 가지 코팅 유형(폴리에스테르(PE), 고내구성 폴리에스테르(HDP), 폴리불화비닐리덴(PVDF))으로 제공되는 착색된 베이킹 마감 처리가 특징입니다.

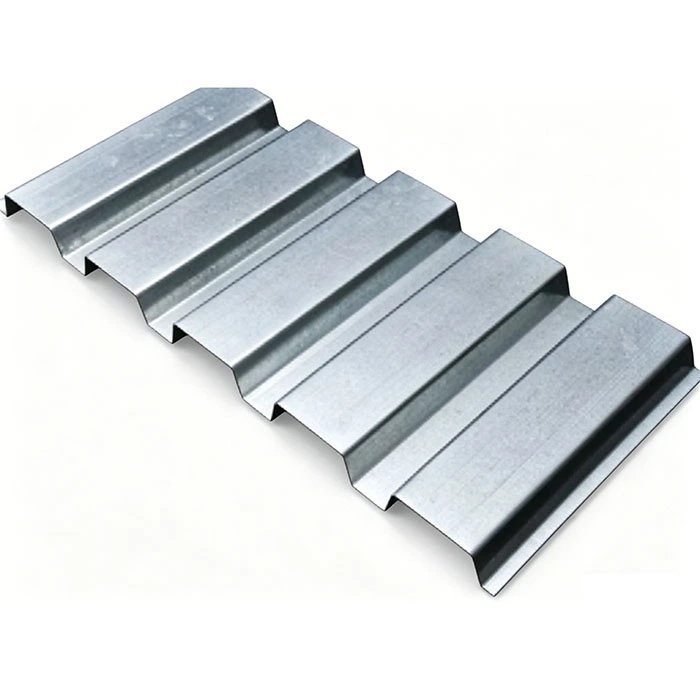

3.1 표준 겹침 컬러 코팅 강판: 840형과 900형의 두 가지 공통 프로파일이 포함되어 있습니다. 이는 노출형 셀프 태핑 나사를 사용하여 고정되며 표준 공장 건물 및 창고에 널리 사용됩니다.

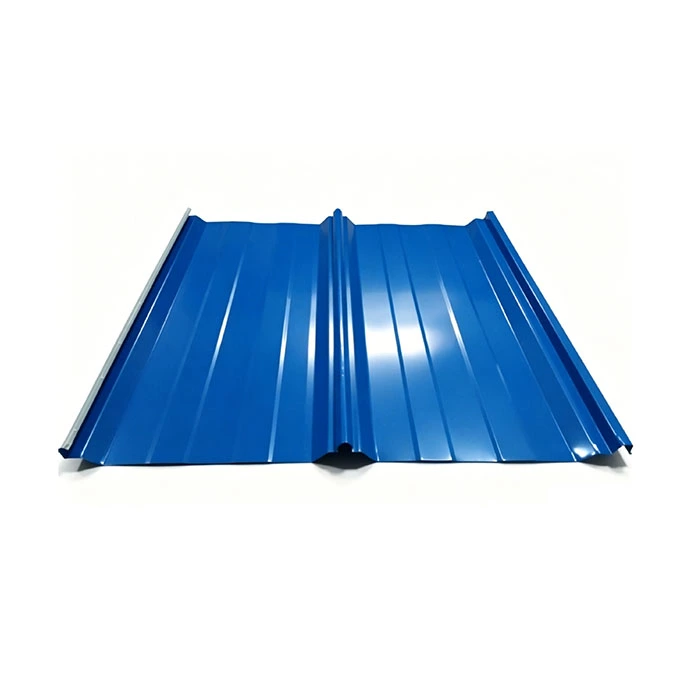

3.2 스탠딩 솔기 지붕 패널: 유형 470 및 유형 475가 포함됩니다. 이 패널은 노출된 나사가 없는 숨겨진 클립 설치 방법이 특징이며 탁월한 방수 성능을 제공합니다. 이는 공간 프레임 및 망상 쉘과 같은 넓은 경간 및 곡선 지붕 구조에 적합합니다.
1.1 840/900 시리즈 랩심 패널: 패널 두께 0.4mm~0.8mm; 노출된 셀프 태핑 나사로 고정된 측면 랩 조인트가 특징입니다.
1.2 470/475 시리즈 스탠딩 심 패널: 패널 두께 0.6mm-1.0mm; 숨겨진 클립이 설치된 암수 연동 솔기 구조를 활용합니다.
1.3 재료 선택 권장 사항: 표준 내륙 프로젝트의 경우 표준 폴리에스테르 페인트와 함께 Al-Zn 코팅된 기판을 사용하십시오. 해안 지역이나 화학적으로 부식성이 있는 지역의 경우 탄화플루오르(PVDF) 마감 코팅을 적용한 Al-Zn(AZ275) 기재를 우선적으로 사용하십시오.
2.1 슬라이딩 숨겨진 클립: 스탠딩 솔기 패널용으로 특별히 설계되었습니다. 용융 아연 도금 강철로 제작되었습니다. 패널의 열팽창 및 수축을 수용합니다.
2.2 셀프 태핑 나사 및 방수 와셔: 랩심 패널을 고정하는 데 사용됩니다. 와셔는 EPDM 고무로 만들어져 오래 지속되는 방수 밀봉을 보장합니다.
2.3 보조 부속품: 블라인드 리벳 및 부틸 밀봉 테이프; 패널 겹침과 후레싱 조인트를 밀봉하고 강화하여 모세관 물 누출을 방지하는 데 사용됩니다.
단열층과 구조용 골판지 강철 지붕 패널 사이에 설치된 스펀 본드 폴리프로필렌 방수 통기성 멤브레인을 활용합니다. 외부의 액체 수분 유입을 차단하는 동시에 내부 수증기가 빠져나가도록 하여 단열재의 습기, 곰팡이 발생 및 열 성능 저하를 방지합니다.
4.1 암면 단열판: 두께 50mm~150mm; 클래스 A 불연성 화재 안전 표준 및 연기 독성 요구 사항을 충족합니다. 생산작업장, 유해화학물질 창고, 화재안전검사가 엄격한 시설에 적합합니다.
4.2 유리솜 담요: 두께 50mm~150mm; 열전도율 ≤0.042W/(m·K); 탁월한 비용 대비 성능 가치를 제공합니다. 특별한 화재 안전 요구 사항 없이 표준 경강 산업용 건물에 널리 사용됩니다. 4.3 보조 구성 요소: 단열 지지 메쉬와 특수 단열 클립은 유연한 단열 울이 처지거나 찢어지는 것을 방지하기 위해 도리를 따라 가로로 배열됩니다.
실내 요리, 세탁, 가습 등 습도가 높은 건물의 경우 PE 증기 차단막을 설치해야 합니다. 도리 위와 단열층 아래에 깔아 뜨겁고 습한 실내공기가 위쪽으로 이동하는 것을 막아 겨울 동안 단열층 내부에 과도한 결로와 물방울이 맺히는 것을 방지합니다.
하중을 지탱하는 하부 구조는 강철 빔의 지지대 또는 스페이스 프레임의 상단 현에 볼트로 고정되는 용융 아연 도금 C 섹션 및 Z 섹션 강철 도리(사양 범위 C100–C250 및 Z140–Z220)를 사용합니다. 도리 새그 로드, 수평 버팀대, 무릎 버팀대를 포함한 보조 구성 요소는 측면 도리 비틀림을 제한하고 지붕에 가해지는 가로 바람 하중을 저항하는 데 사용됩니다.
용마루 캡, 박공 가장자리 트림, 내부 모서리 후레싱, 처마 마감 및 일광 패널용 가장자리 트림이 포함되어 모든 지붕 조인트 및 모서리(내부 및 외부 모두)를 포괄적으로 덮을 수 있습니다. 이 시스템은 공장에서 제작한 컬러 코팅 강철 또는 304 스테인리스 스틸 홈통과 PVC 부식 방지 하향관, 아연 도금 빗물 호퍼 및 확장 조인트를 결합하여 완벽하고 체계적인 배수 시스템을 구성합니다.
FRP(유리섬유 강화 플라스틱) 또는 PC(폴리카보네이트) 채광 패널을 사용합니다. 이 패널은 지붕 패널 모듈과 완벽하게 일치하는 프로파일을 갖추고 있어 원활하게 겹칠 수 있습니다. 일반적으로 시설에 자연 채광을 제공하고 인공 조명에 대한 에너지 소비를 줄이기 위해 베이 2~3개 간격으로 배치됩니다.
구성: 840 프로파일 컬러 코팅 강판 + 단층 50mm 유리솜 + C120 강철 도리 + 표준 컬러 코팅 강철 트림 액세서리. 이 구성은 구조가 간단하고 비용이 저렴합니다. 단열이나 내화성에 대한 엄격한 요구 사항이 없는 모래 및 자갈과 같은 자재를 보관하는 임시 창고 또는 단순 보관 건물에 적합합니다.
구성: 모델 900 색상 강철 지붕 + 100mm 두께의 암면 단열재 + PE 증기 장벽 + C/Z 섹션 강철 도리 + 조립식 홈통 및 수직홈통 시스템. 이 어셈블리는 내화성, 단열성 및 방수성이 균형있게 조합되어 있습니다. 비가 많이 내리는 내륙 지역의 일반 산업 공장에 적합하며 현재까지 가장 널리 구현된 표준화된 솔루션입니다.
구성: 모델 470 스탠딩 솔기 패널 + 방수 통기성 멤브레인 + 100-150mm 암면 + 용융 아연 도금 슬라이딩 지지대 + 맞춤형 후레싱 및 스테인레스 스틸 홈통 전체 세트. 이 시스템은 노출된 패스너 구멍이 없고 ±25mm의 열팽창/수축을 수용하며 변형, 강풍 및 물 유입에 대한 탁월한 저항력을 제공합니다. 구조용 건물용 골판지 강철 지붕 패널은 공간 프레임 및 경간이 60미터를 초과하는 곡선형 망상 쉘 지붕에 적합합니다.
표준 건조 내륙 프로젝트의 경우 Al-Zn 코팅 중량은 AZ150 이상입니다. 약한 산성비가 내리는 강변 지역의 경우 AZ180이 선택됩니다. 염수 분무가 있는 해안 지역이나 화학적 연기 부식이 있는 환경의 경우 AZ275 코팅이 사용되며 PVDF 탄화플루오르 탑코트와 함께 사용되어 페인트 노화를 지연시킵니다.
도리, 숨겨진 클립, 타이 로드와 같은 강철 부속품의 경우 공장에서 적용되는 용융 아연 도금 코팅 두께는 최소 80μm입니다. 절단된 가장자리는 절단된 표면에서 녹이 퍼지는 것을 방지하기 위해 냉간 스프레이 아연 코팅(아연 함량 >95%)을 사용하여 현장에서 수리됩니다.
지붕 경사는 1:100~1:200의 경사로 설계되어 계곡을 따라 물이 원활하게 흐르도록 합니다. 겹치는 패널은 부틸 테이프로 밀봉된 이중 랩 조인트를 사용하는 반면, 스탠딩 솔기 패널은 천공 없는 기계적 잠금 기능을 갖추고 있습니다. 이는 패스너 구멍이나 소스의 틈에서 누수가 발생하는 것을 방지하여 지속적인 폭우에 적합한 시스템을 만듭니다.
자중이 0.05~0.12kN/m²(콘크리트 지붕의 1/20 미만)에 불과한 이 패널은 기본 강철 빔, 공간 프레임 부재 또는 독립적인 건물 기초를 강화할 필요가 없습니다. 경간이 크고 기둥이 없는 지붕의 경우 이는 기본 강철 구조물의 비용을 12%~18%까지 직접적으로 절감합니다.
페인트 마감은 내륙 지역(5~8년 보증)을 위한 PE(폴리에스테르), 우천 지역(10~15년)을 위한 HDP(고내구성 폴리에스테르), 해안 지역(20년 이상)을 위한 PVDF(불화탄소)의 세 가지 내구성 등급으로 제공됩니다. 기판의 Al-Zn(알루미늄-아연) 코팅은 부식 방지 특성을 제공하여 손상된 부분에 보호 산화막이 자동으로 형성되도록 합니다.
설치는 완전히 건식 조립입니다. 콘크리트 양생, 거푸집 공사 또는 습식 거래가 필요하지 않으며 영하의 기온, 비 또는 눈으로 인해 작업이 중단되지 않습니다. 기계적으로 롤 형태로 만들어진 패널은 현장에 직접 설치되어 10,000m² 규모의 지붕을 단 15일(콘크리트 지붕에 필요한 시간의 5분의 1) 만에 완성할 수 있습니다.
패널은 유지 관리를 위해 한 사람의 무게를 지탱합니다. 국부적인 녹이나 손상은 지붕 전체를 해체하지 않고 개별 패널을 교체하여 해결할 수 있습니다. 태양광 마운트 또는 축형 통풍기를 개조하려면 최소한의 구조적 보강이 필요하므로 수정 비용이 매우 낮습니다. 폐기된 패널은 강철로 100% 재활용이 가능하며 재용해 및 재압연이 가능합니다.
컬러 코팅된 기판은 불연성입니다. Class A 암면 단열재와 결합하면 산업 시설에 요구되는 0.5시간 내화 등급을 충족합니다. 생산 및 설치 시 건설 잔해가 발생하지 않아 콘크리트 지붕에 비해 고형 폐기물 배출량이 90% 감소하고 국제 녹색 건물 인증 표준을 충족합니다.
콘크리트 지붕은 자중과 기초 비용이 높고 현장 습식 시공에 3~6개월이 필요하며 곡선형 그리드 쉘에 맞게 구부릴 수 없으며 시간이 지남에 따라 돌이킬 수 없는 균열과 누출이 발생합니다. 대조적으로, 구조용 건물용 골판지 강철 지붕 패널은 가볍고, 시공 시간이 짧으며, 맞춤형 모양으로 구부릴 수 있고, 간단한 누수 수리가 가능합니다.
Al-Mg-Mn은 방수성이 약간 우수하지만, 컬러코팅강판에 비해 단가가 40% 이상 높고, 경도가 낮아 낙하물에 찌그러지기 쉽습니다. 표준 풍압 및 부식성 조건에서 Al-Zn 코팅 강철은 탁월한 비용 효율성을 제공하는 동시에 동일한 성능을 발휘합니다.
점토 타일은 장경간 강철 구조물 지붕에는 너무 무겁고 저층 벽돌 콘크리트 건물에만 적합합니다. 석면 타일은 내구성이 좋지 않고 취성이 높아 석면을 금지하는 환경 규제로 인해 해외 프로젝트에 사용이 금지되는 반면, 컬러 코팅 강철은 완벽하게 규정을 준수하고 내충격성이 우수합니다.
용융 아연도금 또는 Al-Zn 코팅 강철 코일에 대한 원본 제조업체 재료 보고서 및 아연 코팅 테스트 보고서를 확인합니다. 현장에서 AZ 값을 확인하기 위해 코팅 두께 게이지를 사용하고 표면에 스크래치, 코팅 공극 또는 흰색 산화 반점이 있는지 검사합니다. 규정을 준수하지 않는 원자재를 제철소에 직접 반환합니다.
오버헤드 크레인을 사용하여 코일을 유압 언코일러에 로드합니다. 언코일러는 광전 정렬 시스템을 활용하여 강철 스트립을 일정한 속도로 평탄화하여 편차를 ±2mm 이내로 유지하여 성형 중 패널 뒤틀림을 방지합니다.
겹침 패널은 가장자리에 50mm 겹침 너비가 예약된 12개 세트의 롤러를 사용하여 형성됩니다. 스탠딩 솔기 패널은 16세트의 특수 성형 롤러를 사용하여 맞물리는 수형 및 암형 조인트를 생성하고 0.3mm 이하의 솔기 간격을 보장합니다.
도면을 기준으로 지정된 길이로 자릅니다. 표준 패널(12m 이하)은 도로 운송용으로 절단되고, 매우 긴 패널은 여러 섹션으로 절단됩니다. 절단 가장자리는 디버링 처리되고 응력이 완화되어 절단 부위의 향후 부식을 방지합니다.
유효 적용 폭, 리브 높이, 패널 두께를 측정하고 페인트 필름 접착력을 부분적으로 확인합니다. 스탠딩 솔기 패널은 맞물리는 풍하중 용량이 표준을 충족하는지 확인하기 위해 추가적인 솔기 인장 테스트를 거칩니다.
운송 중 긁힘을 방지하기 위해 패널 표면에 투명 PE 보호 필름이 적용됩니다. 구조용 골판지 강철 지붕 패널은 교차 묶음으로 구성되어 단단한 나무 베이스 블록 위에 배치됩니다. 사양(프로파일 유형, 길이, 프로젝트 ID)은 외부에 스프레이로 표시되어 있습니다. 해상 화물 주문의 경우 방수 스트레치 랩이 추가로 적용됩니다.
컬러 코팅된 강철 마스터 코일을 슬리팅한 후 리지 캡, 후레싱, 홈통 및 엔드 클로저와 같은 구성 요소를 CNC 벤딩 머신을 사용하여 제작합니다. 굽힘 반경은 굽힘 시 균열이나 페인트 벗겨짐을 방지하기 위해 패널 두께의 3배로 표준화되었습니다.
용융 아연 도금 셀프 태핑 나사, EPDM 와셔, 슬라이딩 브래킷 및 밀봉 테이프는 유형별로 개별 포장되어 지붕 패널과 동일한 배치로 배송되므로 액세서리 코팅 및 페인트 마감의 일관성이 보장됩니다.
|
패널 유형 |
유효폭 |
파도 높이 |
고정 방법 |
|
840 랩 패널 |
840mm |
35mm |
노출된 자체 드릴링 나사 |
|
900 랩 패널 |
900mm |
25mm |
노출된 자체 드릴링 나사 |
|
470 스탠딩 솔기 패널 |
470mm |
65mm |
숨겨진 슬라이딩 지지대 |
|
475 스탠딩 솔기 패널 |
475mm |
65mm |
숨겨진 고정 지지대 |
기판 등급: TS280(일반 영역), TS350(고풍압 영역)
장력 강도: 380~520MPa
열팽창 계수: 1.2×10⁻⁵/℃
표면 페인트 건식 필름: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
기준중량 : 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
내풍 : Z Purlin 보강으로 기본풍압 0.55~1.0kPa
슬라이딩 지지 슬립 범위: ±25mm
암면 매개변수: 밀도 100-150kg/m3, 클래스 A 내화성
풍압, 적설량, 부식 등급 및 화재 안전 규정을 포함한 현지 프로젝트 조건을 기반으로 지붕 프로필, 코팅 및 단열층에 대한 무료 매칭 솔루션을 제공하여 방수 또는 바람 저항과 관련된 향후 재작업 위험을 완화합니다.
해상 화물용 특수 방습, 밀폐 포장에는 해양 염수 분무 및 표면 변형으로 인한 손상을 방지하기 위해 모서리 보호 장치와 단면 패널 분리 장치가 포함되어 있습니다.
원격 설치 지침은 중국어와 영어로 제공됩니다. 내륙 지역은 15년, 해안 지역은 8년의 기판 코팅 보증; 특정 코팅의 사용 수명을 기준으로 한 페인트 마감 보증; 교체용 액세서리를 평생 공급합니다.
1 해안 프로젝트에는 탄화플루오르(PVDF) 마감이 필수입니까?
해안에서 5km 이내의 현장이나 화학 산업 단지의 경우 PVDF 탄화불소 마감재와 결합된 AZ275 기판이 필수입니다. 해안에서 5~20km 떨어진 지역에 염수 분무 현상이 있는 경우 HDP(고내구성 폴리에스테르) 마감 처리된 AZ275 기판을 사용하여 비용과 수명의 균형을 맞출 수 있습니다.
2 구조용 건물용 골판지 강철 지붕 패널을 곡선 공간 프레임 지붕에 사용할 수 있습니까?
반경이 50m보다 큰 곡선형 지붕의 경우 900형 중첩 패널을 제한된 범위에서 사용할 수 있습니다. 반경이 더 좁은 복잡한 곡면의 경우 랩 조인트의 변형, 균열 또는 누출을 방지하기 위해 470 유형 스탠딩 심 패널이 필수입니다.
3 수증기 장벽과 방수 통기성 멤브레인 중에서 선택할 수 있습니까?
습기에 취약한 내부에는 수증기 장벽을 사용하고 비에 노출되는 외부에는 방수 통기성 멤브레인을 사용하십시오. 습도가 높고 강우량이 많은 지역에서는 두 레이어를 모두 설치해야 하며, 단순 건조 창고의 경우 두 레이어를 완전히 생략할 수 있습니다.
