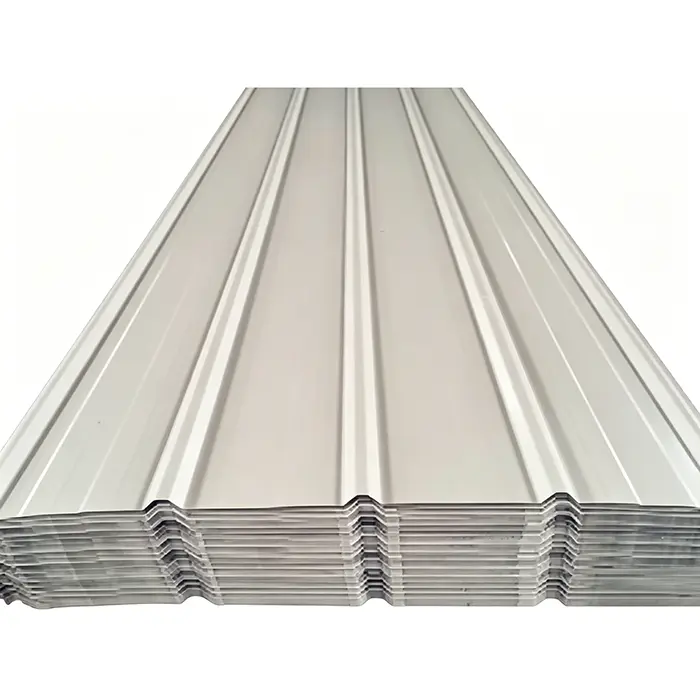

HAISHENG의 조립식 강철 벽 클래딩 패널은 공장에서 생산되고 냉간 압연 성형된 외부 클래딩 장치입니다. 표준 지붕 시트와 달리 이 시트는 수직 배수 및 최적의 리브 높이를 위해 설계된 특수 프로파일이 특징입니다. 우리는 단순히 개별 시트를 판매하는 것이 아니라 외부 패널, 단열 시스템, 하중 지지 하부 구조 및 개구부 트림을 포함하는 포괄적인 엔드투엔드 클래딩 솔루션을 제공합니다. 12년간의 수출 경험을 바탕으로 다양한 해외 기후 및 부식 환경에 맞는 등급별 방청 솔루션을 제공합니다. 당사의 제품은 벽 누수, 장기간의 녹, 공사 지연 및 과도한 구조적 하중이라는 네 가지 일반적인 프로젝트 문제를 효과적으로 해결합니다. 모든 사양은 산업 시설 클래딩에 대한 국제 표준을 충족하며 재고 품목의 직접 배송과 맞춤형 제조를 모두 지원합니다.
벽 패널은 일반적으로 25-35mm의 리브 높이와 짧은 중첩 가장자리를 특징으로 하며 수직 설치용으로 설계된 배수 경로를 갖추고 있습니다. 지붕 패널은 일반적으로 리브 높이가 50mm를 초과하여 대규모 수평 배수에 적합합니다.
벽 패널은 노출된 셀프 태핑 나사(지붕에 사용되는 "470" 스탠딩 솔기 구조 없음)만을 사용하여 고정되므로 향후 유지 관리, 분해 및 재설치가 용이합니다.
벽면 패널 롤 성형 금형은 모서리 패시베이션을 거쳐 날카로운 외부 모서리에 염분 축적을 방지하여 부식을 가속화합니다. 이는 지붕 패널에는 적용되지 않는 공정입니다.
- 내륙 건조 지역(중앙아시아, 내륙 동유럽): AZ150 g/m²; 5~8년 동안 기판 부식이 발생하지 않도록 보장합니다. 표준 창고 및 공장에 적합합니다.
- 강변의 다습한 지역(양쯔강 유역, 동남아시아 내륙): AZ180 g/m²; 수분 침투에 대한 저항력이 20% 더 높아졌습니다. 생산 작업장에 적합합니다.
- 해안/화학적 부식 구역(동남아시아 해안, 석유화학 단지): AZ275 g/m²; 염화물 이온 부식 경로를 차단하기 위해 더 높은 알루미늄-아연 합금 함량이 특징입니다.
- PE(표준 폴리에스테르): 상단의 건조 필름 두께(DFT) 20~25μm, 에폭시 방청 뒷면 5~10μm; 5~8년 보증; 내륙의 무진공장에만 적합합니다.
- HDP(고내구성 폴리에스테르): 상단 25~30μm DFT; UV 저항성; 10~15년 보증; 비가 많이 내리고 햇빛이 강한 지역에 적합합니다.
- PVDF(플루오로카본): 윗면 25~35μm DFT; 산 및 알칼리 부식 방지; 20년 이상 보증; AZ275 기판과의 필수 페어링.
- - 외벽 패널: 표준 0.4–0.5mm(풍속이 24m/s 이하인 지역의 경우); 강풍 해안 지역의 경우 0.55–0.7mm(풍속 ≥28m/s)
- 내부 벽 라이너 패널: 균일한 0.3~0.4mm 밝은 회색 미세 골이 있는 "모델 900" 패널; 내부 먼지 방지용으로만 설계되었으며 내후성 페인트 마감이 필요하지 않습니다.
|
패널 모델 |
유효 적용 폭 |
파도 높이 |
고정 방법 |
적용 가능한 시나리오 |
|
900 유형 벽 패널 |
900mm |
25mm |
노출된 셀프 드릴링 나사 |
수직 설치에 가장 많이 사용됨 |
|
820 유형 벽면 패널 |
820mm |
32mm |
노출된 셀프 드릴링 나사 |
풍하중 면적이 큰 외벽 |
|
750형 수평 패널 |
750mm |
35mm |
노출된 셀프 드릴링 나사 |
수평벽면포장 전용 |
크기: 최대 단일 패널 길이는 12m입니다. 특수한 방수 스트립을 사용하여 매우 긴 스팬에 대한 현장 접합이 지원되어 접합부의 누출 위험을 제거합니다.
패널 자체만 공급하는 제조업체와 달리 HAISHENG은 특정 현장 설치 문제를 해결하도록 맞춤화된 구성 요소와 함께 조립식 강철 벽 클래딩 시스템을 위한 완전한 액세서리 키트의 원스톱 공급을 제공합니다.
1. 외부 장식 패널: 바람/비 보호 및 미관을 위해 세 가지 프로파일(900/820/750)로 제공됩니다. 페인트 마감은 색상 차트를 통해 맞춤 설정할 수 있습니다.
2. 방수 및 고정 부속품: EPDM 방수 와셔가 포함된 용융 아연 도금 셀프 태핑 나사(Φ4.8/Φ5.5); 15/20mm 부틸 밀봉 테이프; 수평 설치를 위한 특수 방수 스트립 - 나사 관통 지점에서 흔히 발생하는 누출 문제를 해결합니다.
3. 단열층: 옵션에는 클래스 B1 유리솜(표준 공장용, 밀도 12–16kg/m3, 두께 50/75/100mm) 및 클래스 A 암면(화학/가연성/폭발성 작업장용, 밀도 100–150kg/m3, 두께 50–100mm)이 포함되며 단열재 처짐을 방지하기 위한 지지 메쉬 및 클립이 포함되어 있습니다.
4. 내부 증기 차단재: 단열층 내부에 설치된 PE 증기 차단 필름; 습도가 높은 작업장에서 습기 역류를 방지하고 곰팡이 발생이나 단열 실패를 방지하도록 특별히 설계되었습니다.
5. 내부 라이너 패널: 0.3~0.4mm "모델 900" 미세 골이 있는 컬러 코팅 강철 패널; 단열재의 거친 모서리를 은폐하고, 내부 미관을 향상시키며, 내부 먼지가 빠져나가는 것을 방지합니다.
6. 내하중 2차 벽 구조: 아연 코팅 두께가 ≥80μm인 용융 아연도금 C단면 강철 벽 거트(C80-C180); Φ12 타이로드와 Φ32×2.0 새그로드를 장착하여 높은 풍하중에서 거트의 측면 비틀림 좌굴을 방지합니다.
7. 특수 개방 트림 구성요소: 베이스 앵글, 처마 트림, 문/창 후레싱, 코너 트림(내부 및 외부) 및 확장 조인트 커버; 색상 불일치와 부식을 방지하기 위해 모두 동일한 재료와 마감재로 제작되었습니다.
8. 채광 구성요소: 금속 패널의 프로파일과 일치하는 FRP 채광 벽 패널; 주름 피치와 오버랩 치수는 완벽하게 호환되므로 누출 틈 없이 외벽 채광 스트립에 원활하게 통합됩니다.
9. 환기 트림 액세서리: 통기성 루버 및 특수 환풍기 트림 패널; 통일된 외부 외관을 유지하면서 작업장 방열 및 환기 지점에 맞도록 설계되었습니다.
구성: 900 시리즈 0.45mm PE 코팅 AZ150 벽 패널 + C100 용융 아연 도금 벽 거트; 단열재, 수증기 장벽 또는 라이너 패널이 없습니다. 적용 분야: 건조한 내륙 자재 저장; 서비스 수명 < 5년.
구성: 900 시리즈 0.5mm HDP 코팅 AZ180 벽 패널 + 75mm 유리솜 + PE 증기 장벽 + C120 벽 거트 + 전체 개방 트림 세트; 신청: 비가 오는 강변 지역의 일반 가공 작업장; 단열과 비용 효율성의 균형을 유지합니다.
구성: 0.6mm PVDF 코팅 AZ275 외부 패널 + 100mm 클래스 A 암면 + 두꺼운 PE 증기 장벽 + 0.35mm 라이너 패널 + C140 견고한 벽 거트; 적용 분야: 해안 지역(염수 분무) 및 화학 작업장(가연성/폭발 위험); 클래스 A 화재 등급; 서비스 수명 > 20년.
1. 기질 강철 등급: TS280 및 TS350 고강도 구조용 강철; 각각 280 MPa 및 355 MPa의 항복 강도; 380-520 MPa의 인장 강도; 짧은 고속 풍압으로 인한 변형에 저항할 수 있습니다.
2. 측정된 자중: 0.5mm 패널의 경우 4.0kg/m², 0.6mm 패널의 경우 4.8kg/m²—조적 벽의 하중보다 훨씬 낮습니다.
3. 열팽창 매개변수: 1.2 × 10⁻⁵/°C의 선형 팽창 계수; 고온으로 인해 패널이 휘거나 갈라지는 것을 방지하려면 벽 길이 60m마다 20mm 확장 조인트가 필요합니다.
4. 2차 구조 부식 방지: 용융 아연 도금 코팅 두께는 벽 둘레 및 모든 금속 패스너의 경우 ≥80μm이며 용융 아연 도금 부식 방지에 대한 ISO 1461 표준을 준수합니다.
조립식 강철 벽 클래딩 패널의 무게는 3~5kg/m²에 불과하며, 이는 붉은 벽돌 조적의 경우 220kg/m², ALC 패널의 경우 45kg/m²입니다. 컬러 코팅 강철 패널을 사용하면 강철 기둥 단면이 줄어들고 기초 치수가 작아져 대형 스페이스 프레임 공장의 토목 건설 비용이 12%~18% 절감됩니다.
완전 건식 조립식 조립 방식을 활용하여 모르타르 및 미장과 같은 습식 공정을 생략하고 비, 눈 또는 저온에서도 공사를 진행할 수 있습니다. 10,000m²의 외부를 둘러싸는 데는 12~15일이 소요되는 반면, 조적벽은 45~75일이 소요되므로 제작 기간이 단축됩니다.
곡선 모서리와 불규칙한 박공 끝을 만들기 위해 현장 굽힘이 가능합니다. 문, 창문, 주추 및 확장 조인트에 일치하는 트림 구성 요소(동일한 재질로 제작)가 제공됩니다. 반면, ALC 패널과 적벽돌은 현장에서 구부릴 수 없어 불규칙한 부분은 시간이 지남에 따라 균열과 누수가 발생하기 쉽습니다.
부틸 테이프와 EPDM 와셔를 사용하여 패널 조인트와 나사 지점에 이중 방수 기능을 제공합니다. 전체 벽 수증기 투과도는 0.05g/(m²·h) 미만입니다. 석조 벽은 일반적으로 3년 후에 외부 누출과 내부 퍼티 벗겨짐으로 어려움을 겪습니다.
단열재, 증기 장벽 및 내부 라이닝 패널이 단일 조립 단계로 설치되어 32~38dB의 방음 성능을 달성합니다. 조적벽체는 내부 단열과 미장을 별도로 해야 하며, 2~3년 사용 후 단열층이 박리되거나 벗겨질 가능성이 높습니다.
3중 방청도료로 전면 코팅되어 해안지역에서는 20년간 보수공사가 필요하지 않습니다. 석조 외벽은 5년 이내에 백화, 풍화 및 벗겨짐이 나타나는 경우가 많으며 보수 비용은 새 벽 비용의 40%에 달할 수 있습니다.
개별 벽 패널을 독립적으로 제거할 수 있으므로 환풍기를 설치하거나 나중에 문과 창문을 개조할 때 대규모 철거가 필요하지 않습니다. 강철은 100% 재활용이 가능하며, 분해 시 잔존 가치 비율이 35%를 초과합니다. 반면, 붉은 벽돌과 ALC 패널은 재활용 가치가 없는 100% 건설 폐기물이 됩니다.
롤 성형을 통해 대량 생산되는 주요 소재는 생산 비용이 저렴하고 2차 구조 지원이 더 간단합니다. 비용은 알루미늄-플라스틱 커튼월보다 45% 낮고 ALC 패널보다 22% 낮으며(인건비 및 자재 합산) 산업용 애플리케이션에 최고의 비용 대비 성능을 제공합니다.
철강 코일 아연 도금 중량, 도료 두께 및 표면 외관 검증; 코팅 결함이나 운송 스크래치가 있는 재료의 거부; 모든 배치에 대해 제3자 코팅 검사 보고서가 발행됩니다.
양면 광전 정렬 시스템은 스트립 편차를 ±0.5mm 이내로 제어하여 성형된 패널의 모서리가 기울어지는 것을 방지합니다.
벽 패널 전용 로우 프로파일 리브 다이(루핑 다이와 다름)는 균일한 맞물림 솔기를 보장합니다.
절단 가장자리에서 잠재적인 녹 시작 지점을 제거하기 위해 가장자리 패시베이션 처리를 갖춘 유압식 버(burr) 없는 전단 작업입니다.
200개 패널마다 프로파일, 너비, 평탄도 샘플링; 부적합 품목은 재작업을 위해 격리됩니다.
옥외용 PE 보호필름은 해상 운송 중 마찰로 인한 페인트 긁힘을 방지합니다.
사내 CNC 벤딩 기계를 사용하면 모든 개구부에 대한 트림 구성 요소를 맞춤 제작할 수 있어 전체 배치에서 일관된 페인트 색상을 보장할 수 있습니다.
고정재, 실런트, 단열재 등을 분류하고 방습 포장하여 벽면 패널과 동일한 용기에 담아 배송 시 부품 누락을 방지합니다.
1. Q: 재고가 있는 품목의 배송 리드타임은 얼마나 됩니까?
A: 우리는 표준 900/820 프로파일 패널용으로 준비된 재고 50,000m²를 보유하고 있으며, 지불 후 영업일 기준 3일 이내에 컨테이너를 선적합니다. 비표준 크기는 영업일 기준 7일 이내에 처리됩니다.
2. 질문: 조립식 강철 벽 클래딩 패널은 제3자 검사를 지원합니까?
A: 예, 우리는 SGS 또는 BV의 현장 공장 검사를 지원하고 원자재에 대한 원산지 증명서와 페인트 마감 보증 계약을 제공합니다.
3. 질문: 수직 설치와 수평 설치 중에서 어떻게 선택해야 합니까?
A: 비가 오는 지역에서는 더 빠른 배수를 위해 수직 설치를 권장합니다. 건조한 지역에서는 더 매끄럽고 균일한 외관을 얻기 위해 수평 설치가 선호됩니다.
