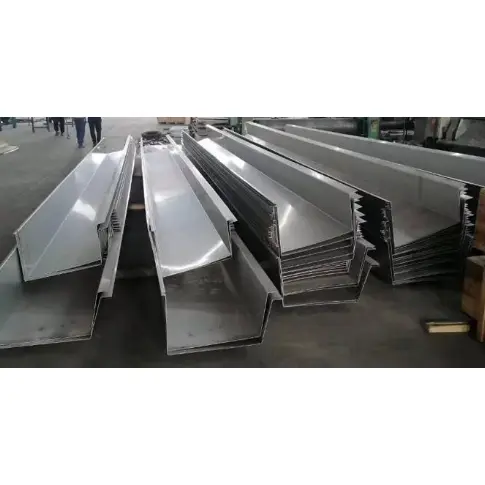

건물용 강철 지붕 홈통 시스템

건물용 강철 지붕 홈통 시스템은 처마에 위치한 배수 홈통으로 구성되어 지붕의 컬러 코팅 강철 패널에서 빗물을 모아 하향관을 통해 외부로 보냅니다. 이는 경강 산업 플랜트, 공간 프레임 및 망상 쉘 지붕용 배수 시스템의 필수 구성 요소입니다. 사용 가능한 유형에는 공장에서 마감된 컬러 코팅 강철 홈통, 스테인레스 스틸 홈통 및 아연 도금 강판으로 현장에서 형성된 홈통이 포함됩니다. 보조 도리 또는 강철 캔틸레버 빔을 처마에 고정합니다.

시스템 구성 개요

1. 메인 트로프 본체

1) 컬러 코팅 강철 홈통: 지붕과 동일한 Al-Zn 합금 코팅 기본 재료(AZ150/AZ275)를 사용합니다. 두께 0.6-1.0mm; 표준 개구부 폭 200/250/300mm; 내륙 산업 플랜트의 주류 선택입니다.

2) 304 스테인레스 스틸 홈통: 두께 0.7-1.2mm; 해안 지역과 화학적 부식 위험이 있는 환경을 위해 설계되었습니다.

3) 현장에서 형성된 아연 도금 강철 홈통: 현장에서 구부러진 1.2-2.0mm 용융 아연 도금 시트; 긴 공간 프레임과 매우 긴 처마에 적합합니다.

2. 내하중 및 고정 부품

홈통 브래킷(용융 아연 도금 플랫 바 또는 앵글 아이언): 600~800mm 간격으로 배치됩니다. C 섹션 캔틸레버 도리를 처마에 고정;

처마 가장자리 도리 및 캔틸레버 빔: 홈통 하중을 지지합니다.

3. 조인트 및 방수부속품

접합 캡 및 엔드 플레이트(홈통 끝 밀봉용)

부틸 방수 실링 테이프, 내후성 구조용 실런트, 블라인드 리벳;

확장 조인트: 열팽창 및 수축을 수용하기 위해 매우 긴 홈통을 위해 약 12미터마다 설치됩니다.

4. 다운홈통 시스템 구성요소

1) 빗물 호퍼: 빗물을 흐르게 하기 위해 홈통 바닥에 용접되거나 스냅 장착됩니다.

2) 수직홈통: PVC 파이프 / 아연 도금 강관 / 컬러 코팅 강철 원형 파이프(직경 Φ110, Φ160);

3) 파이프 클램프, 엘보, 수집 호퍼 및 지상 배출 엘보.

5. 지붕 가장자리 마감 액세서리

처마 후레싱, 홈통 테두리 트림, 지붕 패널 확장 트림(지수) 및 박공 끝 후레싱; 이는 빗물이 처마 아래로 역류하는 것을 방지합니다.

6. 보조재료

단열재(동결을 방지하기 위해 추운 지역의 홈통 외부에 적용) 및 증기 차단 테이프.

공통 구성 방식

1. 표준 내륙 공장 : AZ150 컬러 코팅 강철 홈통 + 아연 도금 브래킷 + PVC110 수직 홈통 + 부틸 실런트

2. 비오는강변공장 : AZ275(고아연도장) 컬러도금강판홈통 + 아연도금부속품 + 추가신축이음장치

3. 해안/화학 공장 공간 프레임 지붕: 304 스테인리스 스틸 홈통 + 스테인리스 스틸 수직홈통 시스템 + 동파 방지용 외부 단열재

부식 방지 구성

1. 건물용 컬러 코팅 강철 지붕 홈통 시스템: 내륙 지역의 경우 AZ150, 해안 지역의 경우 AZ275;

2. 스테인레스 스틸 : 304 등급; 브래킷은 균일하게 용융 아연 도금 처리되어 있습니다(코팅 두께 ≥80μm).

핵심 이점은 무엇입니까?

I. 경량; 주 강철 구조물의 하중을 증가시키지 않습니다.

색상 코팅 강철 또는 스테인레스 스틸 홈통은 얇은 게이지 재료로 형성되며 현장 타설 콘크리트 처마 홈통보다 무게가 훨씬 가볍습니다. 더 큰 강철 기둥이나 링 빔을 사용하지 않고도 처마 도리에 직접 고정할 수 있으므로 주 강철 구조물의 비용이 절약됩니다. 이는 포털 고정 프레임, 공간 프레임 및 망상 쉘을 포함하여 다양한 장경간 강철 지붕 시스템에 적합합니다.

II. 신속한 시공, 건식 조립, 짧은 프로젝트 기간

공장에서 완성된 홈통 세그먼트는 리벳과 밀봉된 조인트를 사용하여 현장에서 조립되므로 거푸집 공사, 주조, 미장과 같은 습식 공정이 필요하지 않습니다. 매우 긴 처마를 신속하게 분할하여 설치하면 지붕 마감 단계가 크게 단축되는 반면, 콘크리트 홈통은 긴 경화 기간이 필요하고 날씨에 크게 좌우됩니다.

III. 우수한 방수 무결성 및 낮은 누수 위험

1. 패널은 통합 굽힘을 통해 형성되므로 패널 본체에 이음새가 없습니다. 조인트는 부틸 실링 테이프, 내후성 실런트, 리벳 등 3중 방수 시스템을 갖추고 있습니다.

2. 일체형 확장 조인트는 열팽창 및 수축을 수용하여 열 응력으로 인한 긴 홈통의 균열 및 누수를 방지합니다. 콘크리트 홈통은 균열, 연결부 파손 및 그에 따른 누출이 발생하기 쉽습니다.

IV. 유연한 재료 등급; 다양한 환경에 적합한 내후성 및 내식성

내륙: AZ150 Al-Zn 코팅 컬러강; 비가 많이 내리는 강변 지역: AZ275(고아연 코팅);

해안/화학 구역: 304 스테인리스강. 재료는 건조하고 비가 많이 내리는 환경과 염수 분무 환경에 맞게 조정되어 8~25년의 사용 수명을 제공합니다.

V. 높은 디자인 적응성; 불규칙한 처마에 적합

맞춤형 굽힘을 통해 곡선형 망상 쉘, 부채꼴 처마 및 가변 폭 박공이 가능하며 원형 또는 불규칙한 지붕을 쉽게 보완할 수 있습니다. 반대로, 불규칙한 콘크리트 홈통을 만드는 것은 비용이 많이 들고 어렵습니다.

6. 간단한 설치 후 유지관리

국부적인 누수는 단일 홈통 부분을 교체하고 다시 밀봉하여 해결할 수 있습니다. 개방형 디자인으로 축적된 잔해물을 쉽게 제거할 수 있습니다. 강철 재료는 재활용이 가능하며 시설 개조 중에 해체 및 재사용이 가능합니다.

Ⅶ. 원활한 배수; 부드러운 내벽은 퇴적물 축적을 방지합니다.

냉간 압연 성형은 진흙과 오물 축적을 방지하는 매끄럽고 평평한 내부 벽을 보장합니다. 폭풍우가 치는 동안 빠른 빗물 흐름과 뛰어난 배수 능력(거친 콘크리트 수로에 비해)은 범람과 지붕으로의 역류 위험을 줄입니다.

Ⅷ. 통제 가능한 비용

표준 강철 지붕 홈통 시스템의 전체 비용은 현장 타설 콘크리트 홈통보다 낮으며, 매우 길고 넓은 공간 프레임 지붕에 대한 경제적 이점이 훨씬 더 큽니다.

주요 차별화 요소는 무엇입니까?

I. 철구조물에 적합한 경량설계

벽이 얇은 컬러 강철 또는 스테인리스 스틸 홈통은 매우 가볍습니다. 더 큰 강철 기둥이나 기초가 필요 없이 처마 도리나 브래킷만 사용하여 매달 수 있습니다. 이는 공간 프레임, 망상 쉘 및 장경간 경량 강철 지붕에 선호되는 선택입니다. 대조적으로, 콘크리트 홈통은 무거운 고정 하중을 가하고 추가 콘크리트 링 빔이 필요하므로 토목 건설 비용이 크게 증가합니다.

II. 건식 조립 및 신속한 설치

홈통은 공장에서 특정 길이로 제작되고 블라인드 리벳과 실런트를 사용하여 현장에서 조립되므로 거푸집 공사, 타설, 미장 또는 양생이 필요하지 않습니다. 수만 평방미터에 달하는 공장 건물의 처마 설치를 단 며칠 만에 완료할 수 있습니다. 콘크리트 홈통은 온도와 날씨(비/눈)의 제약을 받고 긴 양생 기간이 필요하므로 공사 일정에 상당한 차이가 발생합니다.

III. 높은 방수 신뢰성 및 열팽창/수축 저항

1. 홈통은 섹션 사이에만 조인트가 있는 이음매 없는 일체형 구부러진 본체가 특징입니다. 시스템은 부틸 테이프, 내후성 실런트 및 확장 조인트를 활용하여 열팽창 및 수축으로 인한 균열 위험을 제거합니다.

2. 콘크리트 홈통은 열팽창, 수축, 침하로 인해 균열, 누수, 연결부 파손이 발생하기 쉽습니다. PVC 홈통은 저온에서는 부서지기 쉽고 균열이 생기며 고온에서는 변형되고 처집니다.

IV. 지역별 부식 저항성을 위한 재료 등급 지정

옵션 범위는 AZ150 Al-Zn 코팅 강철(내륙) 및 AZ275 고아연 코팅 강철(비가 오는 지역)부터 304 스테인리스 스틸(해안/화학 구역)까지이며, 사용 수명은 5~25년입니다. 벽돌 홈통과 같은 대안은 백화 및 풍화로 인해 어려움을 겪고 콘크리트가 쉽게 부서지며 표준 PVC는 UV 노출로 인해 분해됩니다.

V. 불규칙 지붕에 대한 높은 성형성

현장 굽힘을 통해 곡선 처마(망상 쉘), 부채꼴 박공 처마 및 가변 단면 처마에 맞게 맞춤화할 수 있습니다. 콘크리트나 벽돌로 불규칙한 홈통을 만드는 것은 복잡하고 비용이 많이 듭니다.

6. 효율적인 배수를 위한 매끄러운 내부 벽

냉간 압연 성형은 퇴적물 축적을 방지하는 매끄러운 내부 벽을 보장하여 폭우 중에 방해받지 않는 배수를 보장하고 물이 지붕으로 역류할 위험을 줄입니다. 콘크리트 및 벽돌 홈통은 내부가 거칠기 때문에 침전물이 갇히게 되어 막히거나 넘칠 가능성이 높습니다.

Ⅶ. 유지관리 및 해체의 장점

국부적인 누출은 재밀봉 및 수리를 위해 특정 부분을 분해하기만 하면 됩니다. 공장 개조의 경우 시스템을 완전히 해체하여 재사용할 수 있으며 강철 재료도 재활용하여 가치를 높일 수 있습니다. 반면, 손상된 콘크리트나 벽돌 홈통은 깎아내서 다시 건설해야 하므로 재사용할 수 없는 상당한 건설 폐기물이 발생합니다.

Ⅷ. 뛰어난 비용 효율성

건물용 강철 지붕 홈통 시스템의 전체 비용은 현장 타설 콘크리트 홈통보다 낮습니다. 스테인레스 스틸 홈통 및 맞춤형 석재 채널에 비해 엄청난 비용 이점을 제공합니다.

표준 제조 공정

I. 원료검사

1. 건물용 컬러 코팅 강철 지붕 배수구 시스템: AZ150/AZ275 Al-Zn 코팅 코일, 두께 0.6-1.0mm;

2. 스테인레스 스틸: 304 스테인레스 스틸 코일, 0.7-1.2mm; 두께, 코팅 및 페인트 필름을 확인합니다. 표면에 긁힘이나 부식이 없는지 확인하십시오.

II. 풀림 및 슬리팅

강철 코일을 언코일러에 로드 → 홈통의 전개 폭에 따라 세로 방향으로 슬릿; 코일 끝 부분에서 결함이 있는 재료를 제거합니다.

III. 굽힘 및 성형

1. 좁은 스트립을 CNC 벤딩 머신에 공급합니다. 도면에 따라 표준 U자형 홈통 프로파일로 구부립니다(표준 개구부 폭: 200/250/300mm).

2. 통합 굽힘을 통해 형성됩니다. 홈통 본체에는 중간 이음새가 없으며 모서리 반경이 매끄 럽습니다.

IV. 엔드 피팅 제작

동일한 원재료로 절단: 엔드 캡, 확장 조인트 커버, 빗물 호퍼 연결 플레이트 및 후레싱 구성 요소를 구부리고 형성합니다.

V. 홀 커팅

빗물 배출구용 CNC 절단 구멍; 후속 호퍼 조립을 위해 가장자리가 매끄럽고 버가 없는지 확인하십시오.

6. 완제품 검사

1. 채널 개구부 폭, 깊이 및 굽힘 치수를 측정합니다.

2. 페인트/스테인리스 스틸 표면에 찌그러짐이나 균열이 있는지 검사합니다. 부적합 품목을 재작업합니다.

Ⅶ. 포장

개별 홈통을 보호필름으로 감싼 후 → 나무 팔레트에 카테고리별로 쌓아두세요. 사양, 재료 및 길이가 표시된 라벨; 엔드 캡과 브래킷을 상자에 별도로 포장하십시오.

Ⅷ. 보조 부품 가공

1. 거터 브래킷: 용융 아연 도금 플랫 바 또는 앵글강의 절단 및 굽힘;

2. 다운파이프, 엘보우 및 파이프 클램프: 크기에 맞게 절단 및 가공합니다.

Ⅸ. 현장 설치 및 조립

1. 처마에 600~800mm 간격으로 아연 도금 브래킷을 설치합니다.

2. 홈통 부분을 배치합니다. 오버랩 조인트에는 부틸 실링 테이프를 붙이고 블라인드 리벳으로 고정한 후 내후성 실런트로 외부를 실링합니다.

3. 매우 긴 부분에는 확장 조인트를 설치하십시오. 빗물 호퍼와 하향관을 설치합니다.

4. 지붕 패널을 홈통 안쪽으로 확장합니다. 방수 밀봉을 보장하기 위해 처마 후레싱/트림을 설치합니다.

X. 가공의 주요 차이점: 컬러 코팅 강철과 스테인레스 스틸

컬러 코팅 강철: 성형 후 부식 방지 처리가 없습니다. 공장에서 적용된 코팅/페인트 마감에 의존합니다.

스테인레스 스틸: 구부릴 때 긁히기 쉽습니다. 가공 전반에 걸쳐 사용되는 보호 필름; 녹을 방지하기 위해 현장 용접을 밀봉했습니다.

핵심 성능 매개변수

I. 기본 재료 매개변수

1. 건물용 강철 지붕 홈통 시스템(Al-Zn 코팅 강철)

코팅: AZ150 g/m²(내륙); AZ275 g/m²(해안/강우량이 많은 지역)

일반적인 두께: 0.6, 0.7, 0.8, 1.0mm

코팅 유형: PE/HDP/PVDF(지붕 패널 코팅 표준 일치)

2. 304 스테인레스 스틸 홈통 (해안/화학 산업 응용 분야)

재질: 06Cr19Ni10 (304)

일반적인 두께: 0.7, 0.9, 1.0, 1.2mm

II. 거터 치수(산업 표준)

1. 상단 개방 폭: 200/250/300mm(가장 일반적); 요청 시 비표준 크기 제공 가능;

2. 홈통 깊이: 120-180mm;

3. 표준 공장 길이: 3m, 4m, 6m; 현장에서 조립된 매우 긴 섹션.

III. 보조 구성요소에 대한 매개변수

1. 아연 도금 브래킷: Q235 강철, 용융 아연 도금; 두께 3.0-5.0mm; 설치 간격 600-800mm;

2. 확장 조인트: 일반적으로 10~12m마다 설치됩니다. 확장 허용치 ±25 mm;

3. 하향관 시스템: 하향관(직경 100, 160, PVC, 컬러 코팅 강철 또는 스테인레스 스틸로 제공)과 쌍을 이루는 빗물 호퍼.

IV. 씰링 재료 매개변수

1. 부틸 지수 테이프: 폭 15/20 mm; 온도 저항 -40°C ~ 90°C;

2. 내후성 실리콘 실란트: 실외 등급; 자외선 방지 및 방수.

V. 배수하중 및 자중

1. 기준 자중: 0.8mm ≒ 6.4kg/m; 1.0mm ≒ 8.0kg/m;

2. 배수 용량: 250mm(너비) × 150mm(깊이) 홈통 ≒ 0.028m³/m; 표준적인 폭우 배수에 충분합니다.

6. 부식 방지 구역

1. AZ150+PE: 건조한 내륙 공장 건물; 서비스 수명 8~10년;

2. AZ275+HDP: 비가 많이 내리는 강변 지역; 서비스 수명 12~18년;

3. 304 스테인레스 스틸: 해안 지역(염수 분무) 및 화학 공장 구역; 서비스 수명 20년 이상.
