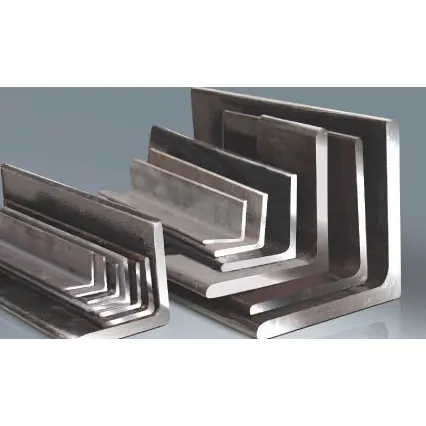

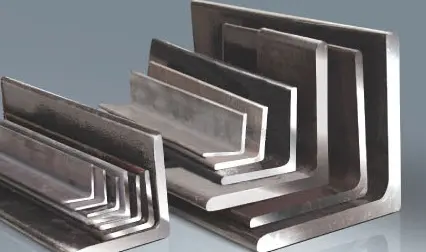

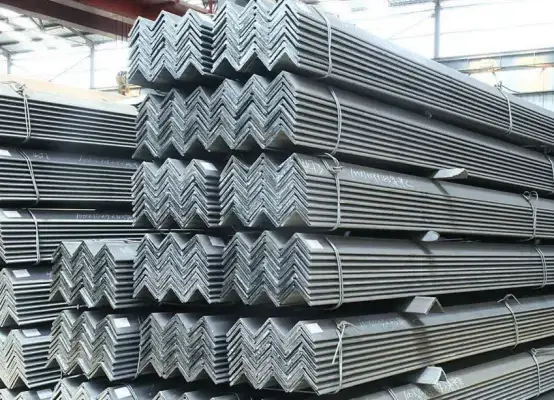

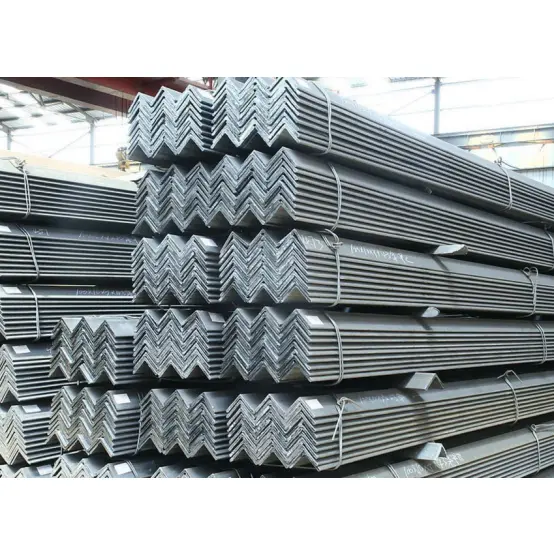

아연 도금 구조용 강철 앵글 바

아연 도금 구조용 강철 앵글 바는 가볍고 비용 효율적이며 가공 및 설치가 쉽습니다. 콤팩트하고 다재다능한 단면으로 인해 구조적 연결, 버팀대, 도리 보강, 난간, 지지대, 내장 부품 및 다양한 보조 구성 요소에 자주 사용됩니다. 산업 시설, 도시 프로젝트, 전기 기계 설비 및 창고에 널리 활용되는 이 제품은 철강 건축의 대용량 보조 자재입니다.

앵글바의 특성

I. 기계적 및 단면적 특성

1. L자형 단면; 경량 구조. 이 제품은 주로 축방향 힘, 전단력 및 국부 굽힘 모멘트를 견뎌냅니다. 전체 강성이 상대적으로 낮기 때문에 메인 빔이나 기둥과 같은 핵심 하중 지지 구성 요소로 사용하기에는 적합하지 않습니다.

2. 열간압연 일체형 구조로 잔류응력이 낮고 재질 특성이 균일하여 하중에 따른 균열이나 변형에 강합니다.

3. 동일 다리 각도는 대칭적인 하중 분포를 제공하고, 비균등 다리 각도는 힘의 방향에 따라 유연한 선택이 가능하여 다양한 설치 조인트를 수용할 수 있습니다.

II. 경제 및 조달 특성

1. 다양한 사양 및 모델; 풍부한 시장 재고와 다양한 조달 채널; 저렴한 가격과 낮은 전체 비용.

2. 경량이며 전체 구조 하중 및 기초 비용을 크게 줄입니다.

III. 가공 및 구성 특성

1. 절단, 펀칭, 절곡, 용접, 접합이 간단하여 현장에서 유연한 2차 가공이 가능합니다.

2. 컴팩트한 크기로 취급 및 리프팅이 용이합니다. 다양한 조립 방법(용접 또는 볼트 체결)으로 높은 시공 효율성을 보장합니다.

3. 유연한 접합 및 조합 옵션; 여러 개의 바를 함께 사용하면 전반적인 하중 지지력과 안정성이 향상될 수 있습니다.

IV. 사용법 및 호환성 특성

1. 열간 압연된 "검정색"(밀 스케일) 상태로 배송됩니다. 녹 제거, 페인팅, 용융 아연 도금과 같은 부식 방지 처리와 호환됩니다. 표준 실내 및 실외 환경에서 사용하기에 적합합니다. 2. 매우 다재다능합니다. 커넥터, 지지대, 인클로저 프레임워크, 난간 및 내장 부품과 같은 다양한 보조 구성 요소를 제작하는 데 적합합니다.

V. 제한 사항

단면 모양으로 인해 굽힘 및 측면 변위에 대한 저항이 제한됩니다. 이들은 주로 보조 하중 지지, 연결 또는 강화 구성 요소 역할을 하며, 장거리 또는 중부하 작업에서는 주요 하중을 ​​지탱할 수 없습니다.

용도 및 적용 범위

I. 주요 용도

1. 조인트 연결 및 보강: 아연도금 구조용 강철 앵글 바는 1차 및 2차 강철 부재(예: 보 및 기둥) 사이의 연결 플레이트, 보강재 및 접합 구성 요소 역할을 하여 조인트 무결성을 향상시킵니다.

2. 다양한 지지대 및 브래킷: 파이프 지지대, 케이블 트레이 브래킷, 장비 베이스, 유틸리티 복도 지지대 및 지붕 지지대 제작.

3. 인클로저 및 뼈대: 산업 플랜트용 벽/지붕 도리, 컬러 강철 클래딩용 뼈대, 칸막이 벽 프레임 및 문/창틀.

4. 난간, 가드레일 및 사다리: 공장 주변 울타리, 계단 난간, 통로 난간, 플랫폼 인클로저 및 접근 사다리용 주요 구성 요소.

5. 내장 부품 및 앵커: 건축 내장 부품, 베이스 플레이트 커넥터 및 벽 타이.

6. 경량 프레임 및 임시 시설: 단순 창고, 건설 현장 비축, 임시 지지대 및 비계 구성 요소.

7. 철골 구조 보강: H빔, 채널강, I빔 및 기타 구조 부재에 대한 강화, 결속 및 측면 지지 제공.

II. 적용 범위

1. 산업용 건물: 공장, 창고 및 작업장의 장비 플랫폼을 위한 지원 시스템, 인클로저 구조 및 보조 재료.

2. 도시 엔지니어링: 도로 난간, 부지 비축, 광고판 프레임워크, 도시 유틸리티 라인 지지대 및 작은 통로.

3. M&E 및 HVAC: 발전소, 화학 시설, 상업용 건물의 공기 덕트, 수도관 및 케이블을 위한 특수 지지대 및 행거입니다.

4. 조립식 건물 및 토목 건물: 다층 철골 구조물, 모듈식 건물 및 간단한 주택 유닛을 위한 보조 뼈대입니다.

5. 창고 및 물류: 경량 선반, 저장 칸막이 랙, 저장 야드 보호 구조물. 6. 기타분야 : 건설기계의 보조구조물, 해양부자재, 농기계 프레임, 송전탑의 보조부재 등.

주요 성능 매개변수

표준: GB/T 706-2016(아연도금 구조강 앵글 바); 동일 다리 각도와 부등 다리 각도로 분류됩니다.

I. 공통 재료 및 기계적 특성

탄성 계수: 2.06 × 10⁵ MPa; 실온 충격 에너지 ≥ 27 J.

II. 분류, 지정 및 주류 사양

1. 분류 및 지정

· 동일 다리 각도: 다리 너비가 동일합니다. 지정: 다리 너비 × 다리 두께(예: ∠50×5).

· 부등 다리 각도: 다리 너비가 다릅니다. 지정: 긴 다리 너비 × 짧은 다리 너비 × 다리 두께(예: ∠63×40×5).

2. 일반적인 Equal-leg 각도(엔지니어링의 주류)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. 일반적인 부등각 각도

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. 치수 및 길이 매개변수

1. 표준 고정 길이: 6m, 9m, 12m; 맞춤형 절단 가능; 길이 공차 ±5 mm.

2. 모양 공차: 미터당 곡률 ≤ 2mm; 전체 곡률은 전체 길이의 0.2% 이하입니다. 크게 뒤틀림 없음.

IV. 구조적 특성

1. L자형 개방부; 낮은 비틀림 및 굴곡 강성; 축방향 힘, 전단력 및 국부 굽힘 모멘트에 저항하는 데 적합합니다.

2. 동일 다리 각도는 대칭 하중을 특징으로 하며 양방향 버팀대 또는 대칭 지지대에 자주 사용됩니다. 동일하지 않은 다리 각도는 단방향 하중 조인트에 적합합니다.

3. 단일 부재의 하중 지지력은 제한되어 있습니다. 멤버를 결합하거나 그룹화하면 전체적인 강성을 높일 수 있습니다.

V. 표면 및 가공 특성

1. 배송 조건 : 열간 압연, 흑색 마감 (밀 스케일 포함).

2. 작업성: 절단, 드릴링, 용접 및 굽힘이 용이합니다. 현장 제작에 편리합니다.

3. 표면 보호 : 녹 제거 및 도장, 용융 아연 도금 또는 분체 도장과 호환됩니다. 실내 및 실외 환경 모두에 적합합니다.

6. 작동 환경 매개변수

1. 적용 가능한 온도 범위: [Min]°C ~ [Max]°C

2. 내식성: 기본 재료에는 고유한 내식성이 부족합니다. 실외 또는 부식성 환경에서는 표면 보호가 필수입니다.

3. 연결 방법: 용접, 표준 볼트 체결 또는 아연 도금 볼트 체결과 호환됩니다.

아연 도금 구조용 강철 앵글 바 사양 표
