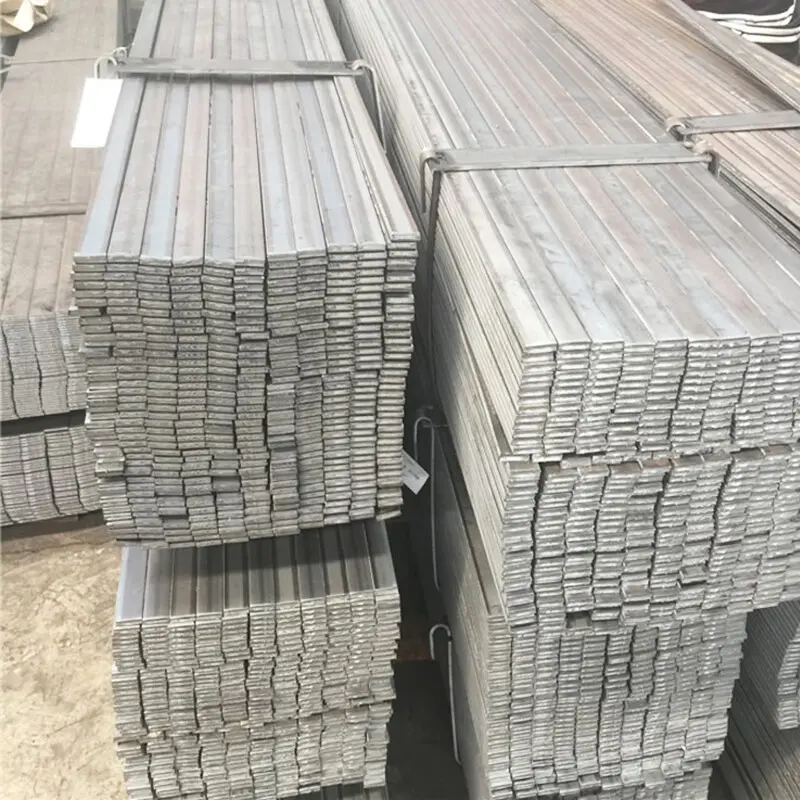

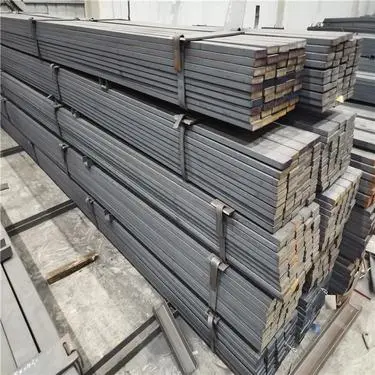

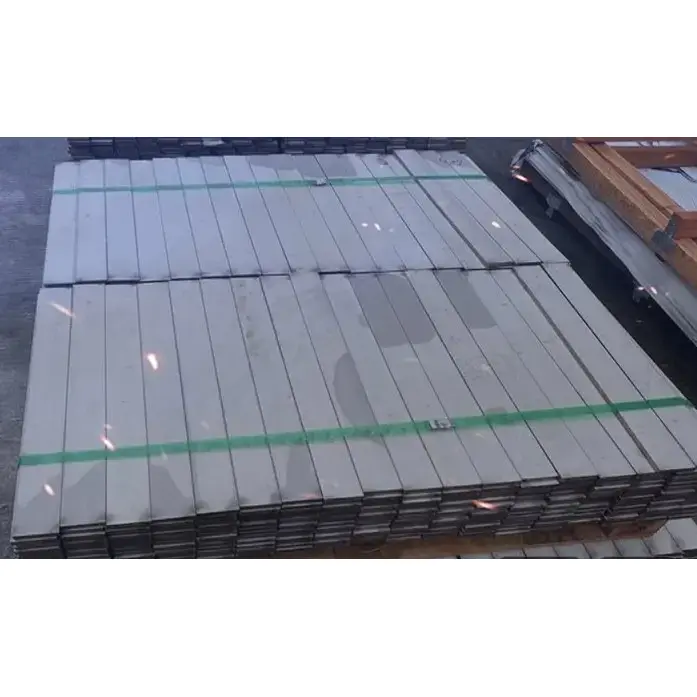

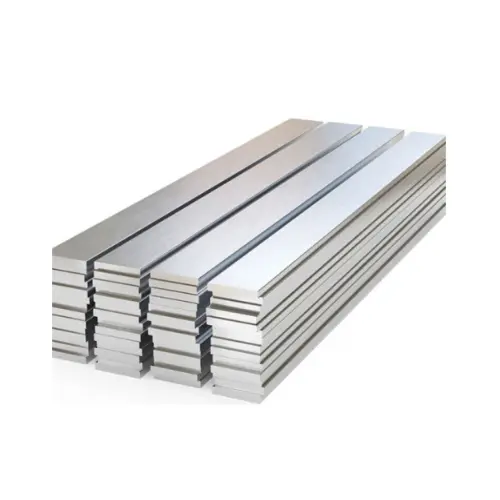

건축용 열간압연 평강봉은 모서리가 둥근 직사각형 단면이 특징입니다. 이 제품은 GB/T 704-2016 표준을 준수하며 주로 Q235B 또는 Q355B 강철로 만들어집니다. 사양 범위는 폭 12~300mm, 두께 3~60mm이며 표준 길이는 6m, 9m 또는 12m입니다.
1. 단면은 너비가 두께를 크게 초과하는 길고 평평한 직사각형입니다. 명확한 하중 지지 축을 통해 굽힘에 대한 적당한 저항과 측면 강성을 제공하므로 단방향 하중, 인장 타이 및 클램핑과 관련된 응용 분야에 이상적입니다.
2. 일반적으로 탄소 구조용 강철로 만들어지며 재료가 균일하고 견고합니다. 정적 및 작은 동적 하중 하에서도 안정적으로 작동하며 취성 파괴에 강합니다.
3. 단면적에 비해 자중이 낮고 재료 활용 효율이 높습니다. 커넥터나 인장 타이로 사용하면 전체 구조적 하중을 효과적으로 줄일 수 있습니다.
1. 평평한 표면과 균일한 모서리는 뛰어난 핏을 보장하므로 구조 부품에 대한 플러시 설치가 가능합니다. 클램프, 엣지 밴딩, 보강, 인장 타이 등의 용도에 적합합니다.
2. 가느다란 프로파일과 단순한 모양으로 유연한 배치가 가능하므로 불규칙한 공간과 좁은 건축 공간에 적합합니다.
3. 폭과 두께의 다양한 조합을 제공하는 광범위한 모듈 사양으로 현장 맞춤화가 가능하고 높은 다양성이 보장됩니다.
1. 열간 가공과 냉간 가공 모두에서 우수한 성능을 발휘합니다. 복잡한 기계 없이도 쉽게 절단하고, 뚫고, 구부리고, 굴리고, 용접하고, 스탬프를 찍을 수 있습니다. 2. 다양한 접합방법 : 주로 겹침용접이나 맞대기용접으로 접합하나, 볼트나 리벳으로도 체결할 수 있다. 조인트 제작이 간단합니다.
3. 재료 낭비를 최소화하면서 필요에 따라 길이를 줄일 수 있습니다. 작거나 불규칙한 모양의 부품을 가공하는 것이 편리합니다.
1. 압연된 열간 압연 표면은 밀 스케일을 유지합니다. 용융 아연 도금, 냉간 아연 도금, 페인팅 또는 흑화와 같은 처리를 적용할 수 있습니다. 내부식성 처리가 완료되면 실내, 실외, 습하거나 노출된 환경에 적합합니다.
2. 기계적 특성은 **-20°C ~ 250°C**의 표준 온도 범위 내에서 성능이 크게 저하되지 않고 안정적으로 유지됩니다.
1. 간단한 생산 공정과 대규모 제조로 인해 가격이 저렴하고 재고가 풍부하여 비용 효율적인 기본 구조 프로파일이 됩니다.
2. 열간압연 평강과 냉간압연 평강으로 분류됩니다.
1. 열간 압연 유형 : 표면에 밀 스케일이 특징입니다. 적당한 치수 정밀도; 일반 엔지니어링 응용 분야에 적합합니다.
2. 냉간 압연 유형: 높은 치수 정밀도와 매끄러운 표면 마감; 정밀 조립 및 기계 부품에 적합합니다.
1. 측면 비틀림 및 전복에 대한 약한 저항; 자체적으로 1차 하중 지지 빔이나 기둥으로 사용하기에는 부적합합니다. 일반적으로 보조 구성 요소로 사용됩니다.
2. 얇은 평강 단면은 국부적인 충격에 대한 저항력이 약하고 과도한 하중으로 인해 구부러지거나 변형되기 쉽습니다.
3. 부식 방지 처리 없이 장기간 옥외에 노출되면 급속히 부식되기 쉽습니다.
1. 철구조물 연결부재
열간압연 평강봉은 강보, 기둥, H빔, 정사각형/직사각형 중공형강 사이의 타이바, 보강판, 연결판, 보강재 역할을 할 수 있습니다. 이는 전반적인 구조적 안정성을 향상시키며 철골 구조 조인트의 일반적인 보조 재료입니다.
2. 내장 부품 및 구성요소
내장형 평강판, 내장형 타이 요소 및 접지 스트립을 제작하는 데 사용됩니다. 건물 기초, 벽 및 지붕을 위한 임베디드 구성 요소 프로젝트에 널리 적용됩니다.
3. 인클로저 및 가장자리 트리밍 시스템
컬러 코팅 강철 패널, 벽, 지붕 및 문/창 개구부 주변의 가장자리 다듬기와 포장에 사용됩니다. 압력 스트립, 가장자리 밀봉 프레임워크, 패널 조인트 커버 스트립 및 밀봉/방수 구성 요소에도 사용됩니다. 4. 파이프 및 장비 액세서리
파이프 클램프, 도관 클립, 브래킷 스트랩, 장비 고정 밴드 및 라인 고정 스트립; 파이프와 케이블을 체계적으로 고정하는 데 사용됩니다.
5. 전원 및 낙뢰 보호 접지
건물, 공장, 배전실 및 특수 장비의 접지 플랫 바, 낙뢰 보호 인하도선 및 등전위 본딩 스트립; 전력 산업 표준을 준수하는 재료.
6. 난간, 난간, 통로/계단
계단 트레드 가장자리 트림, 난간 보강 스트립, 간단한 가드레일 크로스바 및 미끄럼 방지 플랫폼 스트립.
7. 기계 및 하드웨어 처리
스탬프 부품, 소형 장비 프레임, 도구 액세서리, 하드웨어 부품, 농기계 부품, 소형 비표준 부품의 맞춤형 절단/가공.
8. 시립 및 건설 현장 임시 시설
보강재, 비계 타이, 임시 지지 프레임 및 표지판 기본 프레임워크를 비축합니다.
1. 철강 구조 엔지니어링: 산업 플랜트, 조립식 건물, 강철 지붕 및 벽 클래딩 시스템을 위한 보조 재료.
2. 건물 M&E(기계 및 전기): 전기 낙뢰 보호 접지, 배관/HVAC 파이프 지지대 및 도관 고정 시스템.
3. 전력 엔지니어링: 변전소, 배전실 및 실외 전력 시설의 접지 및 전도성 연결.
4. 도시 및 교통: 도로 비장, 가드레일, 버스 정류소 및 도시 경관 구성 요소.
5. 기계 제조: 일반 장비, 건설 기계, 농업 기계, 하드웨어 부품 가공.
6. 조선 및 커튼월: 선박 부품 강화, 건축용 커튼월 가장자리 마감 및 문/창문 하위 프레임.
· 열간압연 평강: 재고 가용성이 높아 비용 효율적입니다. 주로 구조적 결속, 내장 부품, 접지 및 클래딩 가장자리 마무리를 위한 일반 엔지니어링 용도에 적합합니다.
· 냉간 압연 평강: 정확한 치수와 부드럽고 깨끗한 표면 마감이 특징입니다. 정밀 기계, 높은 미적 품질이 요구되는 부품, 정밀 조립에 적합합니다.
· 용융 아연 도금 평강: 부식 및 녹 방지; 실외, 노출 또는 습한 환경 및 낙뢰 보호 접지 프로젝트에 선호됩니다. 주요 성능 매개변수
표준: GB/T 704-2016 "열간 압연 평강", GB/T 34374-2017 "냉간 압연 평강"
|
재료 등급 |
항복강도 ReL(MPa) |
인장 강도 Rm(MPa) |
골절 후 신장 |
응용 시나리오 |
|
Q235B |
≥235 |
375～500 |
≥24% |
일반 엔지니어링 용도, 타이 부재, 엣지 트림, 일반 내장 부품, 접지판 |
|
Q355B |
≥355 |
470~630 |
≥21% |
견고한 보강재, 내력 연결 플레이트, 기계 장비 부속품 |
일반 물리적 매개변수
· 밀도: 7.85g/cm3
· 탄성계수 : 2.06 × 10⁵ MPa
· 작동 온도: -20°C ~ 250°C
1. 지정방법
폭×두께(mm); 예: 50×5, 80×6
2. 주요 크기 범위
· 폭: 12~300mm
· 두께: 3~60mm
· 표준 길이: 6m, 9m, 12m; 요청 시 길이에 맞게 절단 가능
3. 치수 공차
· 열연평강 : 폭 ±1.0mm, 두께 ±0.5mm
· 냉간 압연 평강: 더 높은 정밀도; 폭/두께 공차 ≤ ±0.3mm
4. 이론적인 무게 공식
W(kg/m) = 폭(mm) × 두께(mm) × 0.00785
5. 공통사양 및 미터당 중량
|
크기(가로×두께, mm) |
이론중량(kg/m) |
주요 응용 |
|
20×3 |
0.471 |
작은 가장자리 트림, 창문 및 도어 몰딩, 간단한 타이 바 |
|
25×3 |
0.589 |
장식 몰딩, 파이프라인 고정 부품 |
|
30×3 |
0.707 |
일반 엣지 트림, 루프 몰딩, 소형 보강 부품 |
|
30×4 |
0.942 |
벽 타이 바, 소형 파이프 클램프 |
|
40×4 |
1.256 |
일반 평면 접지 강철, 일반 연결 플레이트 |
|
40×5 |
1.570 |
표준 접지 스트립, 파이프 클램프, 인클로저 몰딩 |
|
50×5 |
1.963 |
메인 플랫 접지 강철, 강철 구조 타이 스트립 |
|
50×6 |
2.355 |
견고한 타이 바, 장비 강화 스트립 |
|
60×6 |
2.826 |
대형 파이프 클램프, 빔 및 기둥 보강 스트립 |
|
80×6 |
3.768 |
무거운 연결 플레이트, 넓어진 보강 부품 |
|
80×8 |
5.024 |
두꺼운 하중 지지 스트립, 장비 베이스용 보조 플레이트 |
|
100×8 |
6.280 |
고하중 부품 확대, 대형 후프 피팅 |
1. 편평하고 길쭉한 단면; 단방향 굽힘 저항은 우수하지만 측면 강성은 낮습니다. 평면 내 굽힘, 인장, 결속 및 클램핑 용도에 적합합니다. 높은 토크나 측면 하중을 독립적으로 견디는 데는 부적합합니다.
2. 상당한 응력 집중 지점이 없는 균일한 재료 구성; 우수한 냉간 굽힘 및 스탬핑 특성을 나타냅니다.
3. 안정적인 전단 성능; 랩 커넥터, 지수판, 타이 바로 사용하기에 적합합니다.
|
범주 |
성형 공정 |
정밀도 및 표면 상태 |
핵심 성과 |
응용 시나리오 |
|
열간압연 평강 |
열간압연 |
표면의 산화물 스케일, 보통의 치수 정밀도 |
우수한 인성, 우수한 용접성, 높은 비용 성능 |
철구조물 타이바, 매립부품, 엣지트림, 일반접지바, 일반 건설현장용 |
|
냉간 압연 평면 강철 |
정밀 냉간 인발 |
부드럽고 밝은 표면, 정확한 치수 |
높은 직진도, 엄격한 공차, 양호한 외관 |
정밀기계부품, 장식부품, 고정밀 조립부품 |
|
용융 아연도금 평강 |
열간압연/냉간인발 + 용융아연도금 |
균일한 아연도금, 방청성 |
우수한 내식성 및 내후성, 안정적인 전기 전도성 |
옥외 접지, 옥외 구조 부품, 습한 환경, 전력 엔지니어링 프로젝트 |
1. 냉간 굽힘 성능: 굽힘 시 균열이나 박리 없이 실온에서 180° 냉간 굽힘이 가능합니다. 현장 굽힘 및 성형에 적합합니다.
2. 용접 성능 : 탄소 함량이 낮기 때문에 이러한 열간 압연 평강 바는 아크 용접 및 가스 차폐 용접에 적합합니다. 균열에 강한 강한 용접을 생성합니다.
3. 스탬핑/펀칭: 펀치 및 절단이 용이합니다. 낮은 처리 난이도; 작고 불규칙한 모양의 부품 대량 생산에 적합합니다.
4. 전기 전도성: 순수 탄소강은 우수한 전기 전도성을 제공하며 낙뢰 보호 및 접지 프로젝트를 위한 표준 재료입니다.
1. 기본 조건: 열간 압연된 "검정색" 마감(밀 스케일); 녹슬기 쉽다; 실외 사용 시에는 부식 방지 처리가 필수입니다.
2. 일반적인 부식 방지 프로세스 및 참조 사양
o 용융 아연 도금: 평균 아연 코팅 두께 ≥65μm; 실외 서비스 수명은 12~18년입니다.
o 냉간 아연 도금 / 페인팅: 아연 코팅 / 페인트 필름 두께 20-40μm; 주로 실내 또는 건조한 환경에 적합합니다.
o 흑화/패시베이션: 녹 방지만(장식 마감 없음); 내부 기계 부품에 사용됩니다.
1. 1차 : 랩용접, 맞대기용접(철구조물 및 접지공사의 표준)
2. 2차: 볼트 체결, 리벳 체결, 클립/클램프 체결.
적합한
강철 구조물 버팀대/보강, 지붕/벽 가장자리 트림 스트립, 내장 부품, 낙뢰 보호/접지, 파이프 클램프/브래킷, 계단 난간 테두리, 간단한 가드레일, 소형 기계 하드웨어 부품.
부적합
독립형 기본 하중 지지 빔 또는 기둥, 고주파 교번 충격을 받는 구성 요소, 고압 하중 지지 구성 요소.
| 너비 (mm) |
두께(mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| 이론중량(kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
