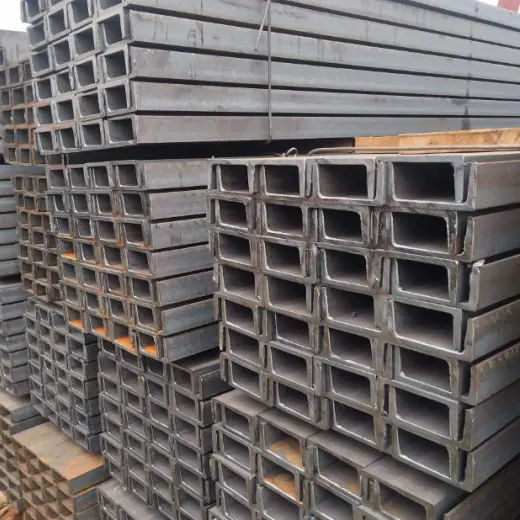

지붕용 열간압연 강철 채널 도리

지붕용 열간압연 강철 채널 도리는 지붕과 벽의 견고한 하중 지지 구조 부재 역할을 합니다. 냉간 성형된 얇은 벽의 C 또는 Z 퍼린과 달리, 이는 열간 압연 강철에서 직접 단일 일체형 유닛으로 형성됩니다. 이 공정은 냉간 성형과 관련된 내부 응력을 제거하고 웹과 플랜지 전체에 걸쳐 균일한 두께를 보장하므로 경량 강철 도리의 내하력 용량이 불충분할 때 이상적인 대체 선택이 됩니다.

제품 범위 및 국가 표준 준수

1. 기본 준수기준

원료 규정 준수: 루핑용 버진 열간압연 강철 채널 도리는 국가 표준 GB/T707을 엄격하게 준수하여 압연됩니다. 재활용/재압연된 비표준 재료의 사용을 금지하며 과도한 음의 벽 두께 편차를 엄격히 방지합니다.

완제품 가공: 버진 채널강은 고정 길이 절단, 응력 완화, 정밀 웹 펀칭 및 단면 디버링을 거칩니다. 열간압연 모재의 기계적 특성은 그대로 유지되며 가공은 조립을 위한 정밀 마무리로 제한됩니다.

2. 운영 적합성

적합한 응용 분야: 강철 빔 또는 콘크리트 링 빔 베이스, 고하중 지붕, 지붕 장착 장비용 매달린 플랫폼, 제련소의 고온 보조 시설, 노후된 포털 고정 프레임 구조의 개조.

금지된 적용: 표준 신축 경하중 공장 건물(경간 길이 15m 미만) 및 연속적으로 겹치는 급경사 지붕; 이러한 시나리오는 비용 효율성과 구조적 적합성이 낮습니다.

3. 공장에서 적용된 부식 방지 분류

실내 건조/먼지 없는 환경: 샌드블래스팅/녹 제거 후 복합 페인트 코팅.

실외 습한/해안/화학적 환경: 장기간 부식 방지를 위한 용융 아연 도금.

완전한 제품 공급

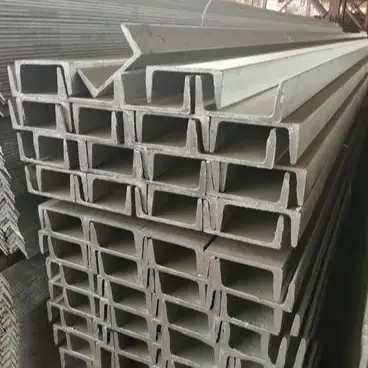

1. 열간압연 강철 채널 도리의 주류 재고 사양

8호강판 : 80×43×5mm (소규모 개량사업의 주재료)

10호 찬넬강 : 100×48×5.3mm (일반중하중지붕의 주재료)

12호 채널강 : 120×53×5.5mm (장비 플랫폼 및 폭설 지역에 특화)

2. 측면 안정성 구성요소

원형 강철 타이 로드: Φ12, Φ14 Q235 용융 아연 도금 원형 강철, 끝부분이 나사산 압연 처리됨; 채널 강철 웹의 경도가 높기 때문에 현장 드릴링이 금지됩니다. 볼트 구멍은 공장에서 사전 제작되어야 합니다.

슬리브 스트럿: Φ32×2.0 용접 강관; 국부적인 전단 응력에 대응하기 위해 대각선 타이 로드의 견고한 코너 지지에 사용됩니다.

지붕 무릎 버팀대: L40×4 또는 L50×5 동일 다리 각도 강철; 바람 흡입으로 인한 전복을 방지하기 위해 도리를 메인 빔에 연결합니다.

3. 지원 연결 구성 요소

도리 클리트: 사전 드릴링된 볼트 구멍이 있는 3.0–5.0mm 열간 압연 강판(절단 및 굽힘).

고정 볼트: M14 또는 M16 용융 아연 도금 고강도 볼트; 채널 강철의 큰 직경의 설치 구멍에 맞는 크기입니다.

4. 상부 지붕 피복재와 호환 가능

직접적인 호환성: 표준 스탠딩 심 컬러 강판, 랩핑 컬러 강철 지붕 패널 및 유리솜/암면 단열층.

일치하는 트림/후레싱: 용마루 캡, 처마 후레싱 및 지붕 확장 조인트 트림.

특정 애플리케이션 시나리오를 기반으로 한 구성 옵션

1. 노후화, 소경간 공장건물 개보수 구성

주요 재료 선택: 8호 열간압연 채널강 도리(표준 길이 6~9m).

보조 재료: Φ12 단열 단순 타이로드; 추가 무릎 보호대 없음.

부식 방지 처리: Sa2.5 등급 샌드블라스팅 + 에폭시 프라이머 + 탑코트 2회 코팅(필름 두께 ≥80μm).

적용 가능한 조건: 지붕 하중 ≤0.8kN/m²; 매달린 장비가 없습니다. 건조한 내륙 지역.

2. 고하중 지붕 및 장비 유지 관리 플랫폼 구성

주요 재료 선택: No. 10 또는 No. 12 두꺼운 채널 강철; 필요에 따라 도리 간격을 줄였습니다. 보조 재료: Φ14 밀접하게 배치된 타이 로드; 도리 위치 100%에 앵글 스틸 무릎 보호대를 설치했습니다.

부식 방지 처리: 실내용 스프레이 페인팅; 옥외 사용을 위한 용융 아연 도금.

적용 가능한 조건: 지붕은 환기 장치, 태양광 발전 시스템 또는 유지 보수 인력 트래픽과 같은 추가 부하를 지원합니다.

3. 해안지역의 구성(고염분/고습도)

재료 선택: 8호부터 12호까지의 크기(요구 사항에 따라 선택).

부식 방지 표준: 도리, 타이 로드, 무릎 버팀대 및 도리 브래킷은 모두 구성 요소 간의 갈바니 부식을 제거하기 위해 ≥120μm의 아연 도금 코팅 두께를 특징으로 합니다.

설치 세부 사항: 전기화학적 부식 경로를 차단하기 위해 도리 브래킷과 메인 빔 사이에 부식 방지 개스킷을 설치합니다.

냉간성형 C/Z 도리와의 성능 비교

1. 최고의 하중 및 충격 저항

지붕용 열간압연 강철 채널 도리: 열간압연 기본 재료는 벽 두께가 균일하고 냉간 성형으로 인한 잔류 응력이 없습니다. 단면이 휘어지거나 찌그러지지 않고 측면 무거운 물체의 충격과 집중된 눈 하중을 견뎌냅니다.

C/Z 도리: 벽이 얇고 냉간 성형됨; 한계를 초과하는 집중 하중은 즉시 구부러지거나 찢어져 장비를 매달기에는 부적합합니다.

2. 고온/화재 조건에서의 변형 안정성

채널 강철 도리: 촘촘하게 압연된 기본 재료; 최대 400°C의 온도에 단기간 노출되는 동안 측면 비틀림이 발생하지 않아 보일러실 및 제련 작업장에 적합합니다.

C/Z Purlins: 벽이 얇은 부분에서는 열 응력이 빠르게 방출되어 측면 좌굴 및 붕괴가 쉽게 발생합니다. 종종 화재 안전 검사에 실패합니다.

3. 현장 수정의 편리성

채널 강철 도리: 충분한 웹 두께로 인해 섹션의 전체 하중 지지력을 손상시키지 않으면서 파이프라인 지지대의 임의 드릴링 및 용접이 가능합니다.

C/Z Purlins: 직경이 12mm를 초과하는 단일 구멍은 굴곡 강도를 크게 감소시켜 향후 수정을 심각하게 제한합니다.

4. 본질적인 한계와 선택 상충관계

비용 및 자중 제한: 동일한 경간에서 자중은 C형강보다 60% 이상 높으며, 이로 인해 메인 빔 및 기초 건설 비용이 12%~15% 증가합니다.

구조적 한계: 플랫 플랜지는 연장된 길이에 대한 중첩을 방지하므로 급경사 지붕의 지속적인 하중 지지 설계에 적합하지 않습니다.

엔드 투 엔드 정밀 품질 관리 프로세스

1. 원료의 사전 반입 검증

육안 검사: 채널 강철 비틀림, 플랜지 균열, 모서리/모서리 변형 및 표면 박리를 확인합니다.

매개변수 검증: 웹 두께 및 플랜지 폭 공차를 즉각 점검합니다. 공장 재료 품질 인증서를 확인합니다. Q235B 등급 강철에 대한 스펙트럼 재테스트를 수행합니다.

2. 지붕용 열간압연 강철 채널 도리의 정밀 가공

원하는 길이로 절단: 정밀 플라즈마 절단; 절단면 직각 편차 ≤ 1mm.

응력 완화 펀칭: 구멍 배치는 플랜지 구멍 직경의 ≥ 1.5배입니다. 하중이 가해질 때 웹이 찢어지는 것을 방지하려면 중앙 웹의 응력 취약 구역을 피하십시오.

단면 연삭: 절단된 모서리와 구멍에서 버를 제거하여 운송 중 부식 방지 코팅의 손상과 설치 인력의 부상을 방지합니다.

3. 이중 경로 부식 방지 마감

페인트 코팅 경로: 녹 제거를 위한 쇼트 블라스팅(Sa2.5) → 먼지 제거 → 에폭시 프라이머 스프레이 → 이중층 탑코트 스프레이 → 72시간 주변 온도 경화.

용융 아연도금 경로: 산세척/탈지 → 물로 헹구기 → 플럭스 침지 → 450~460°C에서 용융 아연도금 → 공기 냉각/부동태화 → 표면 아연 단괴 연삭.

4. 최종 공장검사 및 포장

치수 및 기하학적 검사: 진직도, 비틀림/처짐 및 구멍 간격에 대한 전체 검사.

부식 방지 부분 점검: 페인트 필름 및 아연 도금층 두께 게이지를 사용하여 현장 두께 확인.

보관 및 포장: 강철 팔레트 묶음; 모델, 재료 및 부식 방지 사양을 표시합니다. 해상 운송을 위한 방습 스트레치 랩 포장.

국가 표준 기계적 특성 및 실제 단면 매개변수

1. 기본 재료의 기계적 매개변수

자료: Q235B 열간압연 탄소 구조 강철

기계적 강도: 항복 강도 ≥ 235MPa; 인장강도 375-500MPa

열팽창 계수: 1.2 × 10⁻⁵/°C; 장경간 지붕에 필요한 확장 간격

2. 정량적 부식 방지 매개변수

페인트 기반 부식 방지: 총 복합 코팅 두께 ≥ 80μm

용융 아연 도금: 표준 내륙 지역의 경우 ≥ 80μm; 해안 또는 화학적 부식 구역의 경우 ≥ 120μm

FAQ

1. 지붕용 열간압연 강철 채널 도리로 급경사 지붕용 Z형 도리를 대체할 수 있나요?

답변: 아니요. 채널 강철은 평평한 플랜지를 갖추고 있어 경사진 지붕에 편심 하중을 일으키고 중첩을 통해 지속적인 하중 지지를 방지합니다. 이로 인해 도리는 시간이 지남에 따라 뒤집힐 가능성이 높으므로 평면 설치에만 적합합니다.

2. 연안 프로젝트의 보조 구성품에는 별도의 아연 도금이 필요합니까?

대답: 그렇습니다. 서로 다른 강철 재료 간의 전위차로 인해 부식이 가속화됩니다. HAISHENG은 기본적으로 모든 보조 구성 요소에 120μm 아연 도금 표준을 적용하므로 고객이 별도로 소싱할 필요가 없습니다.

3. 채널강에 대한 현장 홀 드릴링과 공장 사전 드릴링의 차이점은 무엇입니까?

답변: 현장 드릴링에는 응력 완화가 부족하여 웹이 찢어질 위험이 높습니다. 공장 사전 드릴링은 구조적 하중 지지력을 손상시키지 않으면서 구멍 간격에 대한 국가 표준을 따르며 해외 프로젝트의 필수 요구 사항입니다.
