냉간 압연 Z 섹션 강철 도리

냉간 압연 Z 섹션 강철 도리의 전문적이고 신뢰할 수 있는 제조업체를 찾고 계십니까? HAISHENG은 대량 도매, 맞춤형 사양 및 일치하는 액세서리와 함께 번들 배송을 지원합니다. 당사의 프로파일은 Q235B 용융 아연도금 강철 스트립으로 냉간 성형되어 다양한 급경사, 장경간 강철 구조물 지붕에 적합합니다. 우리는 내륙 및 해안 환경에 맞게 맞춤화된 2단계 부식 방지 아연 도금 표준을 제공합니다. 자체 냉간 성형 생산 라인을 통해 새그 로드, 플랜지 버팀대, 도리 클리트를 포함한 전체 설치 액세서리 세트를 동시에 공급할 수 있습니다.

문의 보내기

제품 설명

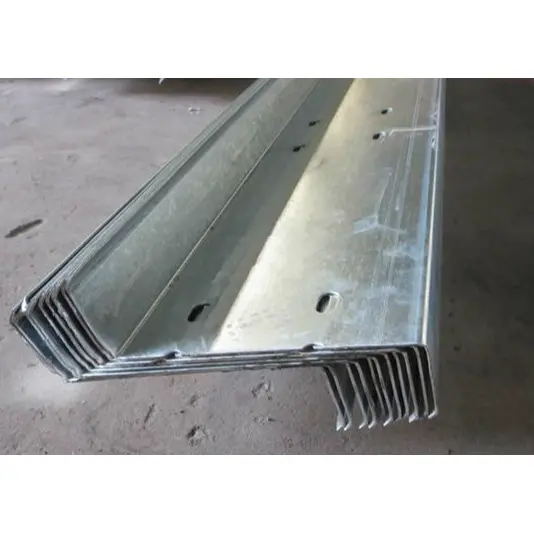

HAISHENG의 냉간 압연 Z 섹션 강철 도리는 경사진 강철 구조물 지붕을 위해 특별히 설계된 얇은 벽의 내력 프로파일입니다. 기존의 C-섹션 도리와 달리 경사 플랜지 구조는 끝과 끝이 겹쳐져 연속적인 하중 지지 빔을 형성할 수 있어 지붕 하중 용량을 크게 향상시키는 동시에 강철 소비를 줄입니다. 원스톱 철골 구조 공급업체로서 당사는 Z-섹션 프로파일 그 이상을 제공합니다. 우리는 공장 범위, 지역 풍하중 및 해안 염수 분무 환경과 같은 요소에 맞춘 포괄적인 도리 솔루션을 제공합니다. 우리는 원자재 아연도금 품질과 인라인 펀칭부터 모든 지원 액세서리의 번들 배송까지 모든 것을 관리함으로써 프로파일과 액세서리를 별도로 소싱할 때 발생하는 치수 불일치, 일관되지 않은 부식 방지 표준, 현장 조립 중 구조적 부적절함과 같은 일반적인 엔지니어링 문제를 해결합니다.

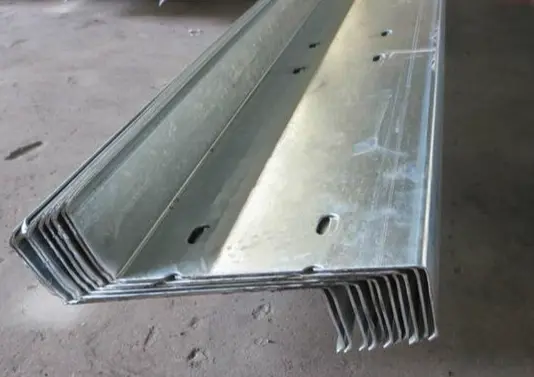

Cold Rolled Z Section Steel Purlins

제품 정의 및 적용 범위

1. 재료 및 공정:

이러한 냉간 압연 Z 섹션 강철 도리는 연속 롤 성형을 위한 완전 자동화된 냉간 성형 라인을 사용하여 Q235B 용융 아연도금 강철 스트립으로 제조되어 Z자형 단면을 가진 표준 얇은 벽의 경량 강철 프로파일을 생성합니다.

2. 기본 응용 프로그램:

주 지붕 빔 위에 설치되어 지붕의 프로파일 강철판과 단열층의 전체 하중을 지지하고 이러한 하중을 주 강철 구조로 전달합니다. 그들은 포털 프레임 공장 건물과 장경간 공간 프레임 지붕에 널리 사용됩니다.

3. 주요 구조적 특징:

반대 방향으로 경사진 플랜지로 설계되어 끝 부분을 직접 겹쳐서(엇갈리게) 길이를 연장하여 다중 스팬 연속 빔 시스템을 만들 수 있습니다. 이는 C-섹션 도리와 비교하여 전체적으로 우수한 굽힘 저항을 제공합니다.

4. 사용 제한:

경사 플랜지 구성은 외벽 패널의 수직 장착에 적합하지 않습니다. C-섹션은 내력벽 거트의 표준 선택인 반면, Z-섹션은 벽에 거의 사용되지 않습니다.

5. 기본 재료 부식 방지 표준:

용융 아연 도금은 표준 공정입니다. 코팅 두께는 표준 내륙 산업 현장의 경우 80μm 이상, 해안 또는 화학적 부식성 지역의 경우 120μm 이상이어야 합니다.

완전한 공급 패키지 구성

1 주요 Z 섹션 사양

단면지정기준 : 높이×플랜지×립(H×B×C)

표준 재고 모델: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

일반적인 벽 두께 범위: 1.8mm, 2.0mm, 2.2mm, 2.5mm; 맞춤형 프로젝트에 사용할 수 있는 3.0mm 헤비듀티 버전.

2개의 측면 안정성 구성 요소

1). 새그 로드: 용융 아연 도금 원형 강철(Φ10, Φ12); Z 단면의 측면 변위를 억제하고 높은 바람 하중 하에서 비틀림이나 불안정성을 방지하기 위해 직선형 및 대각선형으로 제공됩니다.

2). 지지대: 용융 아연도금 용접 파이프 슬리브(Φ32×2.0); 견고한 지지력을 제공하기 위해 대각선 새그 로드의 전환 지점에 설치되어 로드가 하중에 따라 변형되지 않도록 합니다.

3). 지붕 플랜지 버팀대: 작은 각도의 강철 또는 작은 C-섹션 구성 요소; 한쪽 끝은 Z 섹션 도리에 고정되고 다른 쪽 끝은 지붕 강철 빔에 용접됩니다. 이는 강한 바람 흡입으로 인한 도리 전도를 방지합니다. 경간이 18미터를 초과하는 산업용 건물의 경우 전체 지붕 설치가 필수입니다.

3개의 특수 구조 연결 액세서리

1). Purlin Cleats: 주 지붕 빔의 상단 표면에 미리 용접된 용융 아연 도금 강판(두께 3.0mm~5.0mm); 이는 Z 섹션 도리를 고정하기 위한 기반 역할을 합니다.

2). 접합 볼트: 도리의 겹치는 끝부분을 고정하는 데 사용되는 M12 또는 M14 용융 아연 도금 고강도 볼트입니다.

4 호환 가능한 상부 지붕 인클로저 재료

냉간 압연 Z 섹션 강철 도리의 상단 표면은 470/475 스탠딩 솔기 지붕 패널 및 표준 프로파일 색상 코팅 강판과 호환됩니다. 또한 단열재, PE 통기성 멤브레인 및 용마루 후레싱을 포함하는 완전한 지붕 인클로저 시스템을 지원합니다.

시나리오별 표준화된 Purlin 구성 체계

1 중간 경간(15m 미만)의 표준 공장 건물

벽 두께가 2.0mm인 모델 Z160×50×20을 사용합니다. 표준 간격의 처짐 막대와 지붕 중간 부분에만 국부적인 무릎 버팀대가 특징입니다. 바람에 의한 침식이 심하지 않은 내륙의 일반 가공 창고에 적합합니다.

대형 철구조물 공장동 2동(18m~30m)

벽 두께가 2.0mm~2.2mm인 모델 Z180 및 Z200을 사용합니다. 지붕의 자중과 강한 풍압 하중을 견딜 수 있도록 전체 길이에 걸쳐 직선 및 대각선 새그 로드와 전체 범위에 걸쳐 무릎 버팀대를 배치한 것이 특징입니다.

3개의 해안 강풍 지역 및 넓은 공간 프레임 지붕

지붕 전체에 더 가까운 새그 로드 간격과 무릎 버팀대가 설치된 두꺼운 Z 섹션 프로파일(2.2mm~2.5mm)을 사용합니다. 아연도금층 두께를 120μm로 늘려 해양 염분 부식과 돌풍에 강합니다.

Z-섹션 강철 대 C-섹션 강철

1. 단면 구조의 차이점:

냉간 압연 Z 섹션 강철 도리에는 경사진 플랜지가 있어 끝 부분이 겹쳐져 연속적인 빔 구조를 형성할 수 있습니다. C-섹션 강철 도리에는 맞대기 결합만 가능한 플랫 플랜지가 있어 구조적 거동을 간단하게 지지할 수 있습니다.

2. 적용 시나리오:

Z형 강철은 경사진 지붕과 긴 경간 적용 분야에 적합합니다. C형강은 일반적으로 12미터 이하의 경간을 가진 공장 벽 거트와 지붕에 사용됩니다.

3. 구조적 성능:

단면 치수가 동일한 Z형 강철은 중간 경간 굽힘 모멘트가 낮아 단일 경간 지붕 거리가 더 길어집니다.

다섯 가지 핵심 실질적인 이점

1. 경사지붕의 구조적 적합성:

기울어진 플랜지는 지붕 경사면과 자연스럽게 정렬되어 도리의 상단 표면이 지붕 패널과 평행하게 유지됩니다. 이는 수직의 균일한 하중 전달을 보장하고 편심 하중을 제거합니다.

2. 효율적인 오버랩 설치:

프로파일 양쪽 끝의 플랜지를 직접 겹쳐서 추가 접합 플레이트 없이 길이를 연장할 수 있습니다. 간단한 볼트 체결로 확장이 완료되어 지붕 건설 시간이 크게 단축됩니다.

3. 뛰어난 측면 안정성:

이 섹션은 전체적으로 높은 측면 강성과 측면 압력 및 비틀림 변형에 대한 강한 저항력을 제공하여 강풍 중에 지붕이 안정적으로 유지되도록 보장합니다.

4. 경량 및 재료 절약:

지붕 폭과 하중 요구 사항이 동일한 경우 Z형 강철은 더 작은 단면적이나 더 얇은 벽을 허용하여 단위 면적당 사용되는 강철의 양을 줄이고 주 강철 프레임워크의 하중을 낮춥니다.

5. 편리한 조립식 조립:

접합용 볼트 구멍은 공장에서 미리 뚫려 있습니다. 현장 설치에는 볼트 삽입과 조임만 필요하므로 현장 드릴링이 필요하지 않으므로 연결이 안정적이고 건설 낭비가 최소화됩니다.

주요 차별화 요소와 경쟁 제품

1. 연속 빔 동작: 긴 스팬에 대한 재료 절약

겹쳐지면 냉간 압연 Z 섹션 강철 도리(Purlin)가 다중 스팬 연속 빔을 형성하여 중간 스팬 굽힘 모멘트를 효과적으로 줄입니다. 동일한 하중 및 스팬 조건에서 C형강에 비해 더 작은 프로파일 사양을 사용할 수 있어 전체 철강 조달 비용을 낮출 수 있습니다. 이와 대조적으로 C형강은 일반적으로 단순 스팬 연결에 의존합니다. 긴 스팬 적용에는 더 큰 단면이 필요하므로 재료 소비가 더 높아집니다.

2 우수한 단면 굽힘 강도

동일한 높이와 벽 두께를 고려할 때 Z 섹션은 C 섹션 강철에 비해 강한 축을 따라 더 높은 관성 모멘트를 제공합니다. 탁월한 수직 하중 지지력과 폭설 및 강풍에 대한 저항력을 제공하므로 해안 프로젝트 및 대규모 공간 프레임 구조에 선호되는 선택입니다.

3 급경사 지붕에 완벽하게 적합

기울어진 플랜지 구조는 경사진 지붕과 자연스럽게 호환되므로 C-섹션에서 종종 발견되는 일방적, 지지되지 않는 하중의 위험 없이 안정적인 지지를 보장합니다. C-섹션의 평평한 플랜지는 가파른 경사면에서 하중 편심을 유발하여 시간이 지남에 따라 처짐과 변형을 초래할 수 있습니다.

4 중요한 전체 비용 이점

넓은 경간 지붕에 Z형 강철을 사용하면 프로파일 사양과 총 강철 소비량을 줄일 수 있습니다. 자체 중량은 기존 열간압연 채널강보다 훨씬 낮습니다. 채널강의 과도한 중량은 자재 비용을 증가시킬 뿐만 아니라 메인 빔 및 기초 건설 비용도 증가시킵니다. 이것이 바로 열간압연 채널강이 현대식 경강 산업용 건물의 지붕 도리용으로 단계적으로 폐지된 이유입니다.

5가지 이중 장점: 내식성 및 장경간 구조

통합 용융아연도금 공정을 통해 제조되었으며, 이중 부식 방지 기준(내륙 80μm, 해안 지역 120μm)을 충족하여 장기간 야외 사용 시 녹에 대한 저항성을 보장합니다. 긴 지붕 경간의 경우 분할 접합 없이 섹션을 직접 겹쳐서 길이를 늘릴 수 있으므로 C 섹션에 필요한 맞대기 접합에 비해 전체 설치 속도가 훨씬 빠릅니다.

6 경쟁 제품과의 요약 비교

1). 제왕절개 도리: 간단하게 지지되는 맞대기 조인트 구조를 활용합니다. 공장 벽 시스템 및 소규모 지붕(15m 미만)에 적합합니다.

2). 열간압연 채널강: 자중이 크고 비용이 높습니다. 경강 엔벨로프 시스템에는 거의 사용되지 않습니다.

3). Z-섹션 도리: 중첩되고 연속적인 하중 지지가 가능하며 뛰어난 굽힘 저항을 제공합니다. 급경사, 넓은 경간 지붕을 위해 특별히 설계되었습니다.

표준화된 공장 냉간성형 생산공정

1 입고 원자재 검사

냉간 압연 Z 섹션 강철 도리의 원료는 Q235B 용융 아연 도금 강철 스트립입니다. 각 배치는 도착 시 스트립 두께와 아연 도금 층 두께에 대해 검증됩니다. 아연 코팅은 내륙 적용의 경우 최소 80μm, 해안 적용의 경우 120μm 이상이어야 합니다. 표면에 코팅되지 않은 부분, 벗겨짐, 딱딱한 굽힘 또는 긁힘과 같은 결함이 있는지 검사합니다. 부적합 물질은 즉시 격리되어 생산에서 제외됩니다. 표준 생산 벽 두께에는 1.8mm, 2.0mm, 2.2mm 및 2.5mm가 포함됩니다.

2 풀기, 수평 맞추기 및 공급

강철 코일이 로딩 랙에 올려지고 언코일러가 스트립을 풀어줍니다. 레벨링 장비는 코일링 응력을 제거하고, 장치에는 양면 광전 보정 시스템이 장착되어 공급 정렬 불량을 방지하고 균일한 단면 치수를 보장합니다.

3 연속냉간성형(핵심공정)

여러 세트의 성형 롤러가 강철 스트립을 점진적으로 구부려 단일 패스에서 기울어진 플랜지와 안쪽으로 말린 립을 특징으로 하는 Z 모양을 굴립니다. 이 프로세스를 통해 Z140에서 Z300까지 전체 표준 범위의 대량 생산이 가능합니다. 고정 툴링은 제어 가능한 치수 공차를 보장합니다.

4 정확한 길이 절단을 위한 서보 구동 플라잉 톱

재료는 고객의 프로젝트에 필요한 길이에 맞춰 정확하게 온라인으로 절단됩니다. 유압식 플라잉 톱은 깨끗하고 부드러운 절단을 제공하여 분쇄 또는 과도한 버로 인한 단면 변형을 방지합니다.

5 엔드랩 펀칭

현장에서 겹침 및 볼트 연결이 용이하도록 프로파일의 양쪽 끝에 볼트 구멍이 뚫려 있습니다. 표준화된 구멍 간격으로 인해 설치 중 추가 드릴링이 필요하지 않습니다.

6 최종 제품 검사

1). 주문 사양과의 일치 여부를 확인하기 위해 단면 높이, 플랜지 폭, 립 치수 및 벽 두께를 실제 측정합니다.

2). 아연 도금 코팅의 측면 휘어짐, 뒤틀림 또는 손상과 같은 결함 검사; 결함이 있는 제품은 재작업을 위해 분류됩니다.

7 체계적인 묶음 및 포장

동일한 모델, 벽 두께 및 길이의 Z-purlin이 함께 묶음으로 제공됩니다. 보호를 위해 하단에 나무 팔레트를 배치하고 모델, 벽 두께, 개별 길이, 배송 수량 및 해당 프로젝트 이름을 지정하는 식별 라벨을 부착합니다.

8 보조 구성품의 동시 가공 및 포장

보조 구성 요소의 전체 세트가 동시에 처리됩니다. 타이 로드는 Φ10/Φ12 원형 강철을 절단하고 양쪽 끝을 스레드 롤링하고 용융 아연 도금을 적용하여 제작됩니다. 스트럿은 Φ32×2.0 용접 파이프를 절단 가공하여 만들어집니다. 처마 버팀대와 도리 클리트는 굽힘을 통해 생산됩니다. 모든 구성 요소는 아연 도금 처리를 거쳐 분류 및 박스 포장되어 Z-도리와 동일한 배치로 배송됩니다.

9 표준화된 현장 설치 절차

1). 용융 아연도금 도리 클리트를 지붕 강철 빔의 상단 표면에 용접하고 고정합니다.

2). Z-도리의 끝부분을 엇갈린 배열로 겹치고 M12/M14 볼트를 삽입하고 조여 연속적인 하중 지지 빔을 형성합니다.

3). 측면 안정성을 강화하기 위해 슬리브 스트럿을 활용하여 직선 및 대각선 타이 로드를 설치합니다. 장경간 지붕 부분의 경우 처마 버팀대를 전체적으로 설치하십시오.

주요 성능 사양

1 원자재 규격

1). 재료 등급: Q235B 용융 아연 도금 강철 스트립

2). 아연 도금 표준: 표준 내륙 지역의 경우 ≥80μm; 해안 지역 및 화학 산업 지역의 경우 ≥120μm

3). 표준 벽 두께: 1.8mm, 2.0mm, 2.2mm, 2.5mm; 요청 시 3.0mm 고강도 버전 제공 가능

4). 기계적 성질: 항복 강도 ≥235 MPa; 인장 강도 범위 375MPa~500MPa

2 다양한 단면적 사양(H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

사용 참고 사항: Z 섹션 강철 제품은 하중을 지탱하는 지붕 적용에만 권장됩니다. 벽 도리로 사용하는 것은 권장되지 않습니다. 3 주류모델의 이론단위중량(kg/m) 참고

- Z160×50×20: 2.0mm ≒ 4.58kg/m; 2.2mm ≒ 5.03kg/m

- Z180×60×20: 2.0mm ≒ 5.21kg/m; 2.2mm ≒ 5.72kg/m

4 전체 액세서리 세트에 대한 기술 사양

1. 처짐 막대 : Φ10, Φ12 Q235 용융 아연 도금 강철; 말단에는 감겨진 실이 있습니다.

2. 스트럿 슬리브: Φ32×2.0 이음매 없는 강관;

3. 처마 버팀대(무릎 버팀대): 1.8mm~2.0mm 작은 C단면 강철 또는 앵글 강철; 강풍 지붕의 필수 구성 요소;

4. 연결 부속품: 3.0-5.0mm 두께의 용융 아연 도금 강판으로 만든 도리 클리트; 고정 볼트는 M12/M14 용융 아연도금 고강도 볼트입니다.

5 적용 시나리오에 따른 선택 기준

1. 중소 경간 지붕(경간 ≤ 15m): Z160×50×20, 벽 두께 2.0mm;

2. 대규모 공장 건물(18~30m): Z180 또는 Z200 모델, 벽 두께 2.0~2.2mm; 전체 경간에 걸쳐 설치된 처짐 막대; 지붕을 따라 연속적으로 설치된 처마 버팀대;

3. 강풍과 부식성 환경이 있는 해안 지역: 2.2~2.5mm 더 두꺼운 프로파일을 선택합니다. 처짐 막대 설치 간격을 줄입니다. 아연 도금 층 두께를 120μm로 늘립니다.

6 주요 구조적 특징

경사 플랜지는 끝과 끝이 겹치는 것을 허용하여 연속적인 빔 구조 시스템을 만듭니다. 동일한 단면 치수에 대해 냉간 압연 Z 섹션 강철 도리(냉간 압연 Z 섹션 강철 도리)는 C 섹션 강철에 비해 우수한 굽힘 저항을 제공하므로 모든 대형 경간 경사 강철 구조물 지붕 프로젝트에 적합합니다.
