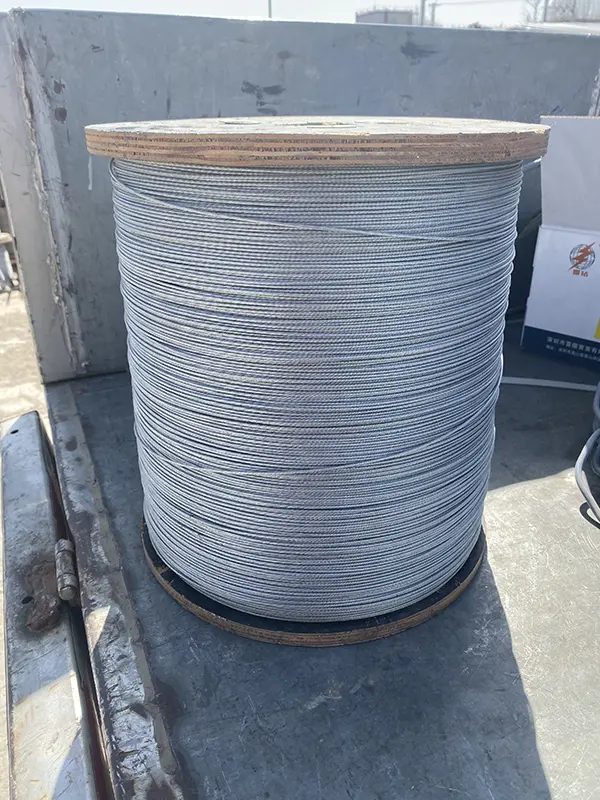

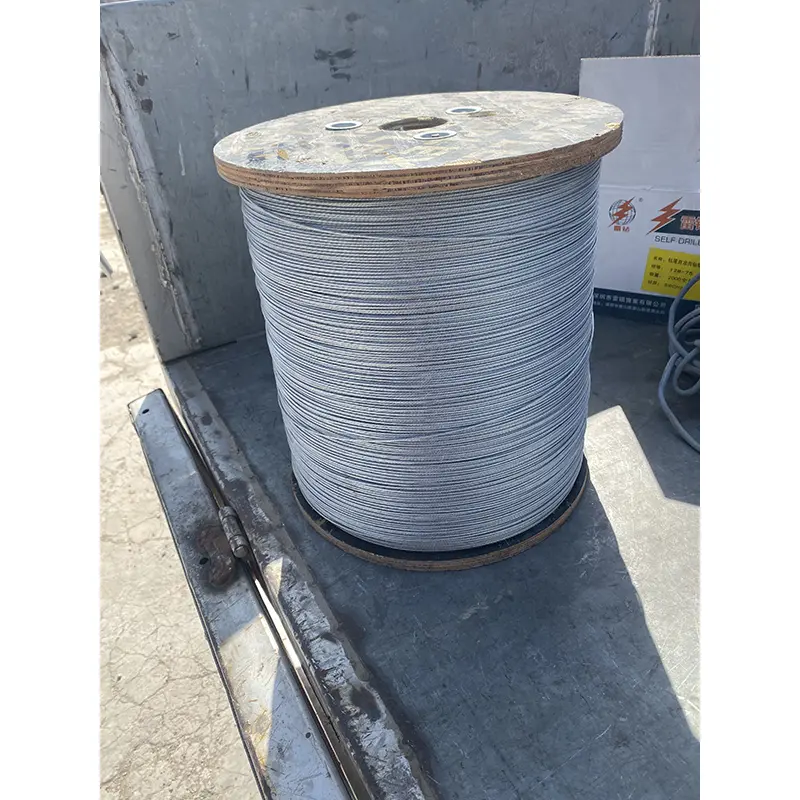

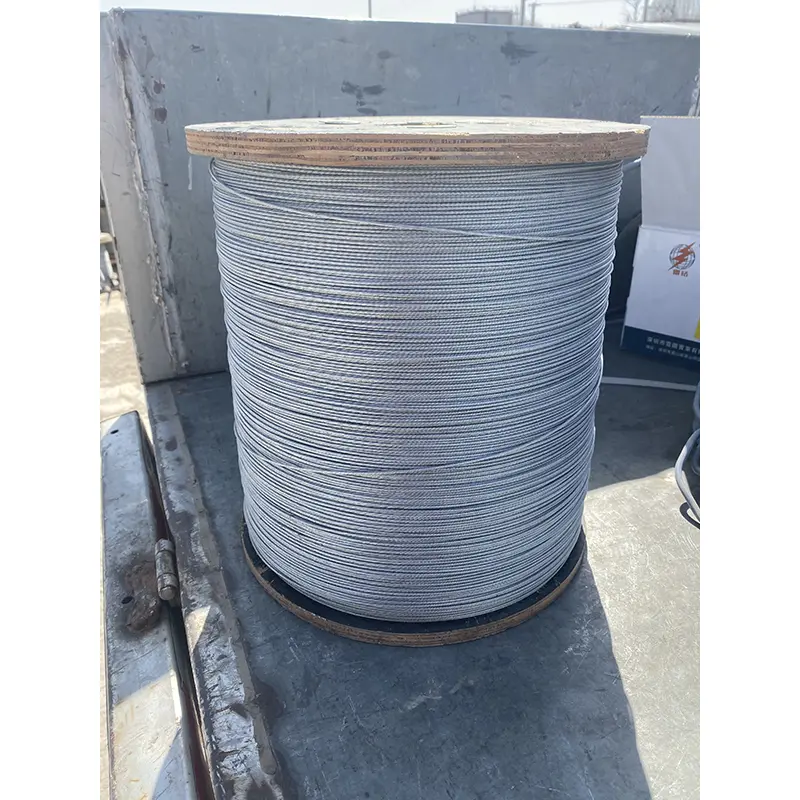

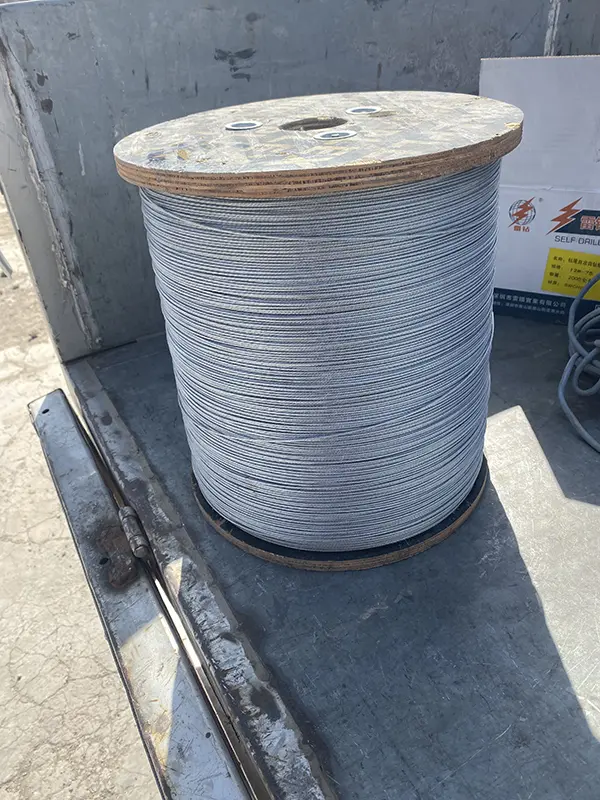

건설용 아연 도금 강철 와이어 로프

고품질 고탄소 강철 와이어로 제조된 이 로프는 부식 방지를 위해 용융 도금 또는 전기 아연 도금 공정을 거칩니다. 건설용 아연도금 강철 와이어 로프는 실내, 실외, 노출 및 해안 환경을 포함한 다양한 부식 환경에 적합하여 강철 구조 엔지니어링에서 없어서는 안 될 하중 지지, 버팀대 및 안전 부품입니다.

제품특징

I. 부식 및 내후성

1. 아연 도금 표면층은 공기, 습기 및 염분에 대한 장벽 역할을 하여 견고한 녹 및 내식성을 제공합니다. 실외, 해안 및 습한 환경에 적합하여 와이어 부식 및 파손을 효과적으로 지연시킵니다.

2. 전기 아연 도금 및 용융 아연 도금의 두 가지 유형으로 제공됩니다. 전기 아연 도금 로프는 매끄러운 마감과 균일한 코팅이 특징인 반면, 용융 아연 도금 로프는 코팅이 더 두껍기 때문에 염수 분무 및 노화 저항이 뛰어나며 실외 사용 수명이 상당히 길어집니다.

II. 기계적 및 하중 지지 성능

1. 고탄소 강철 와이어로 꼬인 이 로프는 높은 인장 강도(표준 등급: 1570-1960 MPa)와 안정적인 하중 지지 능력을 제공하여 강철 구조물의 버팀대, 하중 지지 및 견인에 대한 요구 사항을 충족합니다.

2. 전체적인 유연성과 굽힘 성능이 뛰어나 설치 중에 굽힘, 코일링 및 나사산 가공이 가능합니다. 이는 불규칙한 조인트, 모서리 및 경사 장력을 포함하는 복잡한 레이아웃에 적합합니다.

3. 로프는 응력을 고르게 분산시키고 높은 충격 및 피로 저항성을 제공합니다. 장기간 반복적인 부하로 인해 와이어가 파손되는 것을 방지하고 작동 중 높은 안전율을 보장합니다.

III. 구조 및 운영 특성

1. 유연성과 강성의 균형을 제공하는 6×19 및 6×37과 같은 고전적인 구성이 특징입니다. 6×19 유형은 상대적으로 단단하고 내마모성이 있어 고정 장력 응용 분야에 적합합니다. 6×37 유형은 더 유연하여 구부리거나 들어 올리거나 자주 움직이는 부위에서 사용하는 데 이상적입니다.

2. 경량; 구조용 강철 타이 로드에 비해 이 로프는 운반, 설치 및 현장 장력이 더 쉽습니다.

3. 제어된 신장과 하중 시 안정적인 변형은 강철 지붕, 커튼월, 난간과 같은 구성 요소의 전반적인 강성을 보장합니다.

IV. 구성 및 적응성

1. 다양한 사양과 직경으로 제공되므로 부하 요구 사항에 따라 유연한 선택이 가능합니다. 와이어 로프 클립, 턴버클, 리깅 하드웨어 등 어울리는 액세서리를 사용하면 설치가 쉽게 완료됩니다.

2. 아연 도금 표면 코팅은 적당한 마찰 계수를 제공하여 고정 및 인장 후 미끄러짐을 방지하고 안정적인 연결 지점을 보장합니다.

3. 처리가 용이합니다. 필요에 따라 현장에서 길이를 절단할 수 있어 자재 낭비가 적고 시공 효율성이 높습니다.

V. 경제적 가치와 비교우위

1. 스테인레스 스틸 와이어 로프보다 비용이 저렴합니다. 내식성과 기계적 특성은 대부분의 강철 구조물 응용 분야의 요구 사항을 충족하여 탁월한 비용 효율성을 제공합니다.

2. 실외 또는 습한 환경에서 일반 브라이트(코팅되지 않은) 스틸 와이어 로프보다 3배 이상 긴 수명을 제공하므로 장기적인 교체 및 유지 관리 비용이 절감됩니다.

6. 제한사항

1. 아연 도금 코팅은 단단한 물체에 의한 충격이나 심한 마찰로 인해 국부적으로 벗겨지기 쉽습니다. 손상된 부분은 점차 녹슬기 쉬우므로 설치 및 사용 시 날카로운 긁힘을 피해야 합니다.

2. 강산이나 강알칼리 등 부식성이 높은 환경에서 장기간 침수하는 데는 적합하지 않습니다.

3. 과적은 엄격히 금지됩니다. 끊어진 와이어, 끊어진 가닥 또는 심각한 부식이 감지되면 로프를 즉시 교체해야 합니다.

용도 및 적용 범위

I. 주요 용도

1. 구조적 버팀대 및 지지대: 건축용 아연도금 강철 와이어 로프는 지붕, 벽, 트러스 및 공간 프레임용 스테이 케이블, 수평 타이 로프 또는 가이라인으로 사용되어 강철 구조물의 전반적인 안정성을 향상시키고 하중을 분산시키며 변형을 최소화할 수 있습니다.

2. 커튼월 및 인클로저 고정: 유리 커튼월, 금속 커튼월 및 외부 클래딩 패널의 서스펜션, 구속 및 고정에 사용됩니다. 건물 정면의 구조적 하중 지지 요구 사항과 호환됩니다.

3. 보호 및 안전 시설 : 현장 운영 안전을 보장하기 위해 지붕 난간, 안전 라인, 유지 보수 통로 가이드 라인 및 가장자리 보호 케이블을 제작합니다.

4. 호이스팅 및 임시 하중 지지: 강철 구조 부품의 현장 호이스팅, 임시 인장 및 위치 지정; 공사 중 임시 가이라인으로도 사용됩니다.

5. 지붕 및 액세서리 구성 요소 고정: 채광창 패널, 캐노피, 처마 및 홈통과 같은 경량 보조 강철 구조물의 서스펜션 및 인장.

6. 조경 및 철제 부품: 강철 퍼걸러, 울타리, 조경 조각 및 철제 장식용 구조물을 위한 앵커링 및 서스펜션 케이블.

II. 로프 구조 및 용도에 따른 선택

· 6×19 구조: 높은 강성, 내마모성, 상대적으로 두꺼운 직경; 주로 고정 앵커링, 가이 라인 및 장기 정적 하중 지지 용도에 사용됩니다.

· 6×37 구조: 뛰어난 유연성과 굽힘성; 호이스팅, 반복적인 굽힘, 연결 지점을 통한 나사 체결 및 소규모 리프팅 슬링과 관련된 용도에 적합합니다.

III. 산업 전반의 적용 범위

1. 산업용 강철 구조물: 공장, 창고, 전시장, 경기장 및 공항 터미널의 대형 강철 지붕 및 벽을 위한 버팀대 및 보호 시스템.

2. 건축용 커튼월 및 장식 프로젝트: 다양한 건물 유형을 위한 외벽 커튼월, 매달린 천장 및 외관 기능 케이블.

3. 도시 및 교통 시설: 육교, 버스 정류소, 유료 스테이션, 건축 비장, 가드레일 등의 철 구조물.

4. 문화 관광 및 조경 프로젝트: 조경용 퍼걸러, 인장 멤브레인 구조, 강철 조경 기능 및 보드워크를 위한 인장 및 고정.

5. 건설 현장: 강철 구조물 설치, 부품 위치 지정, 가이 라인 및 가장자리 안전 보호를 위한 임시 호이스팅.

6. 해안/다습 지역 건물: 해안 공장 및 항만 관련 구조물과 같이 습도가 높고 염수 분무 환경에서 하중을 견디는 강철 부품.

IV. 아연 도금 공정을 기반으로 한 응용 시나리오

· 전기 아연 도금 강철 와이어 로프: 매끄러운 표면과 얇은 아연 코팅이 특징입니다. 주로 실내 적용, 건조한 환경, 장식용 인장 또는 버팀대에 사용됩니다.

· 용융 아연도금 강철 와이어 로프: 두꺼운 아연 코팅과 높은 내식성을 특징으로 합니다. 해안 지역, 습도가 높은 환경, 염수 분무에 노출된 장소를 포함한 실외 사용에 적합합니다.

성능 사양

I. 기본 재료 및 표준

·재질 : 고품질 고탄소강선(C 0.7%~0.95%)

·표면처리 : 용융아연도금 / 전기아연도금

·표준: GB/T 8903-2024, ISO 10425

·적용 환경: 실내/실외, 습한 환경, 해안 지역(염수 분무)

II. 일반 구조물(철구조물에 가장 일반적임)

·6×19+FC/IWR: 상대적으로 견고하고 내마모성이 뛰어납니다. 버팀대, 가이 라인 및 정적 하중 지지에 사용됩니다.

·6×37+FC/IWR: 유연하고 유연합니다. 호이스팅, 커튼월 슬링 및 반복 굽힘이 관련된 용도에 사용됩니다.

·1×19 / 1×37: 단일 가닥; 높은 강성; 인장케이블, 커튼월 타이로드에 사용

III. 직경 및 중량(공통사양)

·직경 범위: 6~40mm(강구조용 메인스테이)

·기준 중량(6×19+IWR, 1870MPa):

o Φ6: 약. 1.3kg/100m

o Φ12: 약. 5.2kg/100m

o Φ16: 약. 9.3kg/100m

o Φ20: 약. 14.5kg/100m

o Φ24: 약. 20.9kg/100m

IV. 인장 강도 등급(주요 기계적 매개변수)

·공통등급 : 1570, 1770, 1870, 1960, 2160 MPa

·강구조물에 권장 : 1770~1960 MPa (강도와 인성의 균형)

·파단력 예(6×19+IWR):

o Φ12, 1870MPa: ≒88kN

o Φ16, 1870MPa: 157kN

o Φ20, 1870MPa: 245kN kN

V. 아연도금 코팅 매개변수(부식 방지의 핵심)

전기아연도금(실내/건조환경)

·코팅 두께: 5~15μm

·아연 도금량 : 75~150g/m²

·특성: 부드럽고 균일함; 적당한 내식성

용융 아연 도금(야외/해안 환경)

·코팅두께 : 30~60μm

·아연 도금량 : 200~350g/m²

·특성: 두꺼운 코팅; 염수 분무 방지; 긴 서비스 수명

6. 탄성 및 변형 매개변수

·탄성률: 1.2×10⁵MPa

·최소 파단 신율: ≥2.0%(표준 요구 사항)

·권장 안전계수:

o정적 인장/고정: ≥3.5

o리프팅/동적 적용: ≥5–6

Ⅶ. 피로 및 굽힘 특성

·피로강도 : 인장강도의 약 45%~55%

·최소 굽힘 반경: ≥6× 로프 직경(꼬임/손상 방지)

·레이 방향: 오른쪽 일반 레이(RHRL); 구조적으로 안정적이며 꼬임에 강함

Ⅷ. 작동 온도 및 제한 사항

·작동 온도: -40°C ~ +80°C

·단기 최대 : 120°C 이하 (아연 코팅 박리 없음)

·금지 : 강산/알칼리에 장기간 노출, 고온 소성, 심한 충격

건설산업 발전동향에 따른 아연도금강선로프

건설용 아연 도금 강철 와이어 로프 산업은 경량, 장경간, 고내식성 및 매우 안전한 현대 강철 구조물에 대한 엔지니어링 요구 사항을 포괄적으로 충족하기 위해 기술, 제품, 시장, 응용 프로그램, 환경 지속 가능성 및 디지털화 등 6가지 주요 영역에서 업그레이드를 진행하고 있습니다. 구체적인 개발 방향은 다음과 같습니다.

1. 기술동향 : 고강도, 내식성, 구조적 최적화

업계는 더 높은 강도, 더 긴 사용 수명, 우수한 내식성을 향해 지속적으로 발전하고 있습니다. 표준 강도 등급은 1570/1770MPa에서 1870/1960MPa로 전환되고 있으며, 고급 제품은 2160MPa에 도달하여 장경간 철 구조물에 적합한 자중을 줄이고 내하중을 높일 수 있습니다. 코팅 기술은 전통적인 용융 아연 도금을 넘어 아연-알루미늄-마그네슘 및 희토류 합금 복합 코팅을 채택하고 있습니다. 이는 해안 및 화학 산업 지역과 같은 부식성이 높은 환경의 요구 사항을 충족하면서 크게 향상된 염수 분무 저항성을 제공합니다. 또한 압축된 스트랜드와 밀봉된 회전 방지 구조는 표준 로프 설계를 점차 대체하여 파단 강도와 피로 수명을 효과적으로 증가시키고 있습니다.

2. 제품 동향: 애플리케이션별, 높은 안전성 및 사용자 정의 가능

제품은 일반적인 사양에서 철골 구조물에 맞게 맞춤화된 특수 시리즈로 이동하고 있으며, 커튼월 버팀대, 무거운 물건 들어올리기, 긴 스팬 인장과 같은 다양한 작동 시나리오를 수용합니다. 유연한 사용자 정의 시스템은 고정 길이 절단, 엔드 피팅 처리 및 일치하는 리깅의 통합 제공을 지원하여 프로젝트 납품 시간을 크게 단축합니다. 동시에 설계 안전 마진을 높이기 위해 안전 표준도 업그레이드되고 있습니다. 포괄적인 공장 테스트와 전체 수명주기 추적성은 철골 구조 프로젝트의 운영 안전을 보장합니다.

3. 시장동향 : 생산집중화, 국내대체화, 수출확대

환경적 생산 제한과 "이중 탄소" 정책으로 인해 비효율적인 생산 능력이 단계적으로 폐지되고 생산이 선도 기업에 점점 더 집중되어 산업 클러스터링의 장점이 부각되고 있습니다. 해상풍력, 해양공학, 프리미엄 커튼월에 사용되는 고급 와이어로프는 대부분 수입 대체가 이루어졌으며, 국내 고급 제품은 국제 성능 기준에 부합합니다. 또한, "Belt and Road Initiative"의 인프라 기회를 활용하여 철강 구조물용 아연 도금 강철 와이어 로프 수출이 꾸준히 증가하여 글로벌 시장 입지를 구축하고 있습니다.

4. 응용 동향: 안정적인 전통적 수요와 신에너지 및 해양공학 분야의 폭발적인 성장

수요는 산업 플랜트, 경기장, 도시 커튼월 등 전통적인 철강 구조 시장 내에서 안정적으로 유지되고 계속 진화하고 있습니다. 신에너지가 핵심 성장동력으로 등장했습니다. 육상 및 해상 풍력 발전, 광전지 장착 시스템, 에너지 저장, 초고압(UHV) 송전선과 같은 인프라 프로젝트는 고강도, 고내식성 특수 강철 와이어 로프에 대한 상당한 수요를 창출하고 있습니다. 또한, 해상 교량, 해안 터미널 등 해양 엔지니어링 프로젝트에서 내식성이 뛰어난 강철 와이어 로프의 대규모 적용이 촉진되어 산업 적용 범위가 확대되고 있습니다.

5. 환경 동향: 저탄소, 녹색, 순환 및 에너지 효율적인 생산

업계에서는 친환경 아연도금 공정으로 종합적으로 업그레이드하고 저에너지 생산 라인, 폐쇄 루프 수처리 시스템, 아연 드로스 회수 기술을 채택하고 있습니다. 이러한 조치는 아연 회수율을 크게 향상시키며, 시안화물이 없는 플럭싱 및 저배출 공정과 결합되면 "이중 탄소" 환경 목표에 부합합니다. 또한 업계에서는 제품의 고강도, 경량 특성 및 탁월한 서비스 수명을 활용하여 재료 소비 및 교체 빈도를 줄여 제품 수명주기 전반에 걸쳐 에너지 보존 및 배출 감소를 달성합니다.

6. 디지털 트렌드: 지능형 모니터링 및 예측 유지 관리

업계에서는 지능형 운영 및 유지 관리(O&M) 시스템을 점진적으로 구현하고 있습니다. 내장된 센서를 활용하여 이 시스템을 통해 강철 와이어 로프 장력, 마모 및 온도를 실시간으로 온라인으로 모니터링할 수 있을 뿐만 아니라 와이어 파손에 대한 조기 경고도 가능합니다. 디지털 트윈 모델을 AI 알고리즘과 통합하면 피로 수명을 정확하게 예측할 수 있어 기존의 예정된 교체 모델을 과학적인 예측 유지 관리 접근 방식으로 전환할 수 있습니다. 이는 철골 구조 프로젝트의 O&M 비용을 효과적으로 낮추고 안전 위험을 완화합니다.

FAQ

Q1: 6×19와 6×37 와이어로프 구조의 차이점은 무엇입니까?

A: 6×19 구조에는 스트랜드당 약 19개의 와이어가 있는 6개의 스트랜드가 있습니다. 상대적으로 견고하고 내마모성이 뛰어나 고정 버팀대, 가이 라인 및 장기간의 정적 하중 지지 용도에 이상적입니다. 6×37 구조에는 스트랜드당 약 37개의 와이어가 있는 6개의 스트랜드가 있습니다. 더욱 유연하고 유연하여 호이스팅, 반복 굽힘이 포함된 응용 분야 및 연결 지점을 통한 나사 체결에 이상적입니다.

Q2: 전기 아연 도금 와이어 로프와 용융 아연 도금 와이어 로프 중에서 선택하는 방법은 무엇입니까?

A: 전기 아연 도금 와이어 로프는 얇은 아연 코팅(5-15μm)으로 매끄러운 표면을 가지며 실내 적용, 건조한 환경 및 장식 장력에 적합합니다. 용융아연도금 와이어로프는 두꺼운 코팅(30-60μm)으로 염수분무 저항성이 우수하며 실외 사용, 해안 지역 및 다습한 환경에 필요합니다.

Q3: 강철 구조 적용 분야의 와이어 로프에는 어떤 안전 계수를 사용해야 합니까?

A: 정적 인장 및 고정 적용 분야의 경우 안전계수 ≥3.5를 권장합니다. 리프팅 및 동적 적용 분야의 경우 ≥5-6의 안전 계수가 필요합니다. 설계안전계수는 실제 작업조건에 따른 구조계산을 통해 확인되어야 한다.

Q4: 건설용 아연도금 강철 와이어 로프를 영구적인 구조 버팀대에 사용할 수 있습니까?

A: 그렇습니다. 아연도금 와이어 로프는 강철 구조 지붕, 커튼월 서스펜션 및 트러스 인장 시스템의 영구 구조 버팀대에 널리 사용됩니다. 그러나 아연 도금 코팅은 온전해야 하며 모든 끝 연결부(와이어 로프 클립, 턴버클)가 올바르게 설치되어야 합니다. 정기 검사 중에 끊어진 와이어, 끊어진 가닥 또는 심각한 부식이 발견되면 로프를 교체해야 합니다.

Q5: 아연 도금 와이어 로프를 검사하고 교체하는 방법은 무엇입니까?

A: 정기적인 육안 검사를 통해 단선, 부식, 꼬임 및 변형이 있는지 확인해야 합니다. 중요한 용도의 경우 다음 조건 중 하나라도 충족되면 로프를 교체하십시오.
(1) 끊어진 와이어가 모든 꼬임 길이에서 전체 와이어의 10%를 초과합니다.
(2) 직경 감소율이 7%를 초과합니다.
(3) 심한 부식이나 구멍이 눈에 띕니다.
(4) 뒤틀림이나 새장 현상이 관찰된다.
