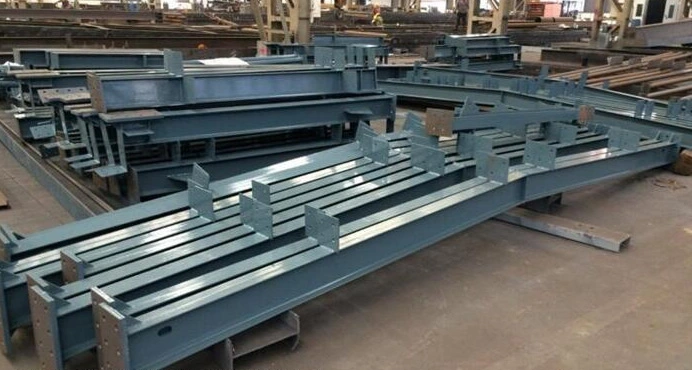

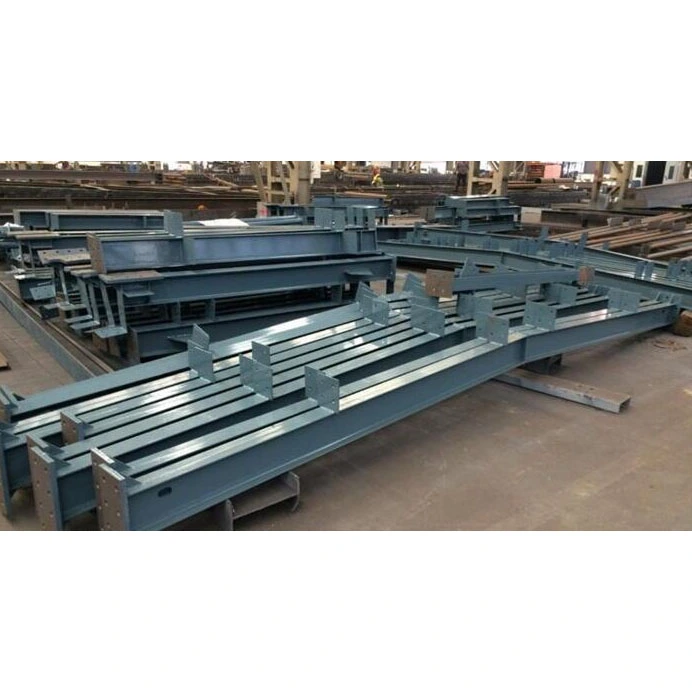

헤비 듀티 H 섹션 강철 빔

헤비 듀티 H 섹션 강철 빔은 강철 구조물에서 가장 널리 사용되는 수평 하중 지지 구성 요소입니다. 본질적인 구조적 한계가 있는 I-빔, 박스 빔 또는 원형 중공 단면과 달리 H-빔은 뚜렷한 플랜지 및 웹 단면 설계를 통해 하중 분산을 최적화합니다.

HAISHENG은 열간 압연 대량 생산과 용접 플레이트 제조를 결합한 이중 생산 모델을 활용하여 표준 재고 품목부터 맞춤형 중부하 작업 및 가변 단면 빔에 이르기까지 모든 것을 충족합니다. 당사의 제품은 엔드 플레이트 용접, 보강재 조립, Sa2.5 등급 쇼트 블라스팅 및 다층 코팅을 포함하여 완전히 조립식으로 배송되므로 현장 마감이 필요하지 않습니다. 즉각적인 인양 및 연결 준비가 되어 있어 해외 프로젝트의 세 가지 주요 조달 과제인 현장 용접공 부족, 빡빡한 건설 일정, 향후 구조 수정의 어려움을 효과적으로 해결할 수 있습니다. 이는 바닥 메인 빔과 지붕 고정 프레임 빔을 위한 최적의 선택입니다.

제품 분류 및 단면 개요

1. 분류 및 적용 범위

- 열간 압연 H빔: 제철소에서 단일 열간 압연 공정을 통해 형성된 표준 프로파일로, 고정된 치수와 엄격한 공차를 특징으로 합니다. 장점으로는 신속한 납품, 낮은 단가, 잔류 용접 응력이 없다는 점 등이 있습니다. 그러나 길이 기반 절단만 허용하며(단면 치수는 수정할 수 없음) 스팬이 18m 이하이고 기존 하중을 갖는 표준 산업 플랜트 보조 빔에 가장 적합합니다.

- 용접 H빔 : 자동 서브머지드 아크 용접을 이용하여 웹판과 플랜지판을 분리하여 조립하여 제작한 것. 단면 높이, 플랜지 너비, 플레이트 두께 등 모든 매개변수를 완벽하게 사용자 정의할 수 있습니다. 가변 단면 빔(테이퍼 빔)을 생산할 수 있는 이 제품은 18m가 넘는 경간, 무거운 크레인 하중 및 복잡한 포털 프레임 지붕 구조와 관련된 비표준 프로젝트에 대한 주류 선택입니다.

2. 표준화된 산업 단면 라벨링

- 라벨링 공식 : H×B×tw×tf (업계에서 모호함 없이 보편적으로 이해되며 글로벌 도면 검토 표준과 호환 가능)

- 매개변수 정의: H = 총 빔 높이; B = 플랜지 외부 너비; tw = 웹 두께; tf = 플랜지 두께

- 예: H600×200×10×16은 빔 높이 600mm, 플랜지 폭 200mm, 웹 두께 10mm, 플랜지 두께 16mm를 나타냅니다.

3. 재료 등급 및 저온 적합성

- 표준 주변 조건: Q235B, Q355B(전 세계 실내 및 온대 실외 프로젝트의 90%에 적용)

- 저온/고산 조건: Q355NL 필수(취성 파괴 방지를 위해 -20°C에서의 충격 인성 인증, 북유럽, 러시아 및 내몽고 프로젝트에 필요)

공장 납품 체크리스트

1. 빔바디 분류

- 일정한 단면 직선 빔: 전체적으로 균일한 치수를 갖는 고강도 H 섹션 강철 빔; 다층 골조 및 장비 플랫폼의 1차 및 2차 빔에 사용됩니다.

- 가변 단면 테이퍼형 빔: 중간 범위 및 테이퍼형 끝 부분의 높이가 더 높습니다. 지지 굽힘 모멘트를 줄이고 강철을 절약하기 위해 포털 고정 프레임 공장 지붕용으로 특별히 설계되었습니다.

- 매우 긴 접합 빔: 12m를 초과하는 길이의 세그먼트로 조립식으로 제작됩니다. Grade I 용접을 사용한 현장 접합을 위해 사전 준비된 맞대기 용접 베벨이 포함되어 있습니다.

2. 표준 최종 지원 구성 요소

- 볼트형 엔드 플레이트: 두께 16-40mm; 지원 반력을 기반으로 선택됩니다. 고강도 볼트용으로 사전 드릴링됨; 견고한 빔-기둥 연결의 90%에 대해 선호되는 선택입니다(현장에서 열간 작업이 필요하지 않음).

- 용접된 베벨 끝: 플랜지와 웹의 양쪽 측면에 V자 모양의 베벨이 있습니다. 현장 완전 관통 용접이 필요한 고층 메가 프레임에 사용됩니다.

- 가로 보강재 지원: 빔 지지대의 피크 전단 영역에 표준 기능이 있습니다. 베어링 하중 하에서 국부적인 웹 좌굴/붕괴를 방지합니다. 국가 구조 표준에 따라 필수입니다.

3. 중간 범위 보조 구조물

- 미드스팬 횡보강재 : 장비하중 집중 및 수직크레인 하중이 집중되는 지점에 배치하여 웹 전단 좌굴을 억제합니다.

보조 빔 코벨 연결 플레이트: 보조 빔과의 고정 연결을 위해 사전 제작되어 메인 빔 웹에 용접되므로 현장 드릴링이나 절단이 필요하지 않습니다.

유틸리티 개구부 강화 플레이트: 컷아웃으로 인한 구조적 용량 감소를 방지하기 위한 웹 개구부(배관, 전기, 방화)를 위한 환형 보강입니다.

4. 호이스팅 및 임시 보조 구성품

조립식 리프팅 러그: 무게가 3톤 이상인 장경간 빔을 위해 공장에서 사전 설치됩니다. 호이스팅 구조 계산을 충족하도록 설계되었습니다. 리프팅 러그의 현장 임시 용접은 금지됩니다.

임시 위치 지정 클리트: 다중 세그먼트 빔의 현장 조립 중 정렬에 사용됩니다. 표면의 매끄러움을 보장하기 위해 완료 후 연마됩니다.

5. 부식 방지 및 내화성 표면 처리

일반 실내 사용: Sa2.5 쇼트 블라스팅 + 아연이 풍부한 에폭시 프라이머 + 운모질 산화철 중간 코팅 + 폴리우레탄 탑코트; 건조 필름 두께: 80-120μm.

방화 구역: 1시간, 2시간 또는 3시간 화재 안전 검사 요구 사항을 충족하기 위해 박막 또는 두꺼운 필름 팽창성 내화 코팅을 추가로 적용합니다.

해안/화학적 부식 구역: 용융 아연 도금이 페인트 시스템을 대체합니다. 아연 코팅 두께 ≥85 μm; 염수 분무 내식성 >18년.

6. 배송에 포함된 설치 소모품 및 공장 문서

소모품: 등급 8.8 및 10.9 고강도 볼트, 플랫 와셔 및 베벨 와셔; 엔드 플레이트 구멍에 맞게 크기가 조정되어 2차 조달이 필요하지 않습니다.

검사 문서: 원본 재료 품질 인증서, 1등급 용접에 대한 100% 초음파 테스트(UT) 보고서, 3D 치수 검증 기록 및 부품 고유 ID 로그 모든 문서는 해외 통관 및 소유자 내부 감사에 적합합니다.

헤비 듀티 H 형강 빔의 장점

1. 충분한 굴곡 중복성; 미래의 지붕 처짐 및 누수를 방지합니다.

플랜지는 굽힘 응력이 가장 높은 상단 및 하단 가장자리에 집중되어 있습니다. 강한 축에 대한 단면 계수는 동일한 무게의 I-빔의 단면 계수를 훨씬 초과합니다. 하중 검증을 통해 표준 15m 경간 지붕 빔의 장기적인 수직 처짐이 L/400 제한 미만으로 유지되어 지붕 도리 변형, 방수막 찢어짐, 지붕 누수 등 일반적인 시공 후 문제를 방지할 수 있음이 확인되었습니다.

2. 경량구조로 기초 및 토목비용 절감

내하력이 동등한 박스빔에 비해 자중이 22~30% 감소하여 철골 기둥과 기초에 전달되는 수직 하중이 낮아집니다. 분리된 기초 치수를 확대할 필요가 없으며 철근, 콘크리트 및 토목 굴착 비용을 직접적으로 절감할 수 있습니다. 이로 인해 이 시스템은 노후화된 산업 시설의 강화 및 개조에 매우 적합합니다.

3. 건식현장 공사는 인력부족 지역에 적합

볼트 체결식 H빔 제작의 95%가 공장에서 완료됩니다. 현장 작업은 호이스팅과 볼트 체결로 제한되어 하루에 8~12개의 빔-기둥 베이를 설치할 수 있습니다. 고압용접공 자격증이 필요하지 않기 때문에 동남아, 아프리카 등 해외 현장에서 흔히 발생하는 용접공 부족 문제와 높은 인건비 문제를 효과적으로 해결해 줍니다.

4. 장기 반복하중에 적합한 피로, 내풍, 내진 성능

유압 교정을 통해 잔류 용접 응력이 완전히 제거되어 구조물이 강풍에 따른 천정 크레인의 왕복 운동과 반복적인 횡하중을 견딜 수 있습니다. 진도 8 구역에서는 추가 측면 버팀대가 필요하지 않으며 구조적 피로 수명은 50년 설계 사용 수명 요구 사항을 충족합니다.

5. 향후 수정에 대한 높은 호환성으로 개조 및 확장 비용이 절감됩니다.

개방형 웹 디자인은 밀폐된 공간을 방지하므로 내부 부식 방지 코팅을 손상시키지 않고 장비 지지대, 새로운 배관 또는 구조적 개구부를 설치할 수 있습니다. 이는 박스형 빔(내부 접근이 없음)과 원형 중공 단면(절단 개구부로 인해 부식 방지 무결성이 손상됨)에 비해 상당한 이점을 제공하므로 향후 수정 및 확장 비용이 60% 이상 절감됩니다.

6. 이중 생산 경로를 통해 유연하고 제어 가능한 배송 일정이 보장됩니다.

표준 열간 압연 빔은 3일 이내에 배송이 가능하며, 맞춤형 용접 가변 단면 빔은 영업일 기준 12~18일 이내에 배송됩니다. 프로젝트의 긴급성에 따라 생산 방법을 유연하게 전환할 수 있어 일정 지연으로 인한 불이익을 피할 수 있습니다.

제품 카테고리 전반에 걸친 수평적 차별화 분석

1. 구조적 하중지지 차별화

- I-빔과 비교: I-빔은 내부 플랜지 표면이 기울어져 있어 가장자리에서 재료가 낭비되고 약한 축을 따라 측면 불안정성이 발생하기 쉽습니다. 이와 대조적으로 H빔은 내부 및 외부 플랜지 표면이 평행하므로 자재 활용도가 17% 향상되고 도리를 플랜지에 직접 배치할 수 있습니다.

- 대 박스 빔: 박스 빔은 균형 잡힌 양방향 강성을 제공하지만 과도한 자중과 녹 제거를 위한 접근 불가능한 내부 공동으로 인해 어려움을 겪습니다. H빔은 뚜렷한 강축과 약축을 특징으로 하여 한쪽의 강성을 목표로 강화하고 비용을 35% 절감할 수 있습니다.

- CHS(원형 중공 단면) 빔과 비교: CHS 빔은 모든 방향에서 균일한 강성을 제공하지만 상단 표면의 평평한 바닥 데크를 지원할 수 없습니다. 낮은 바람 저항을 제공하지만 기본 바닥 빔으로는 적합하지 않으며 일반적으로 캔틸레버 식 조경 구조물에 사용하도록 제한됩니다.

2. 공동구축의 차별화

- 빔-기둥 연결: 3개의 노출면을 통해 볼트 체결식 엔드 플레이트, 홈 용접 조인트 및 브래킷(코벨) 랩 조인트 등 세 가지 연결 유형을 보편적으로 사용할 수 있어 업계 도면에서 최고 수준의 표준화를 제공합니다.

- 보조 빔 연결: 메인 빔의 플랫 웹을 통해 직각도를 제어할 수 있는 연결 플레이트의 수직 용접이 가능합니다. 대조적으로, 곡선 표면(예: 원형 또는 사각형 튜브)에 연결하면 편심 하중이 발생하는 경우가 많습니다.

- 가변 단면 제작: 웹을 절단하는 것만으로 성형이 이루어집니다. 단위당 제작 비용은 가변단면형 박스빔의 40%에 불과합니다.

3. 부식방지 및 유지관리의 차별화

- 부식 방지: 밀폐된 구멍이 없습니다. 쇼트 블라스팅과 페인팅을 통해 사각지대 없이 전체를 덮을 수 있어 내부에 물이 쌓이거나 녹이 슬 위험이 없습니다.

- 유지보수 및 점검 : 내시경 없이 외부에서 용접부 및 녹상태를 육안으로 검사할 수 있어 유지보수가 매우 간편합니다.

4. 최종 선정 결론

- 고강도 H 단면 강철 빔: 다층 공장 건물, 포털 고정 프레임 지붕 및 콘크리트 복합 바닥 시스템.

- 박스빔: 경간이 36m를 초과하거나 크레인 용량이 50t 이상인 대규모 중하중 프로젝트입니다.

- 원형 파이프 빔: 건축학적 외관 특징과 작은 캔틸레버식 캐노피.

- I-빔: 임시 단순 지지대 및 기타 보조 지붕 빔.

10단계 표준화된 대량생산 공정

1. 입고원료검사

- 열간압연 단면: 압연재 인증서 확인, 웹 및 플랜지 두께 재측정, 표면 라미네이션 또는 균열 확인.

- 원시 강판: 압연으로 인한 뒤틀림을 제거하기 위해 평탄화하고 평탄도를 다시 측정합니다. 비준수 플레이트는 즉시 반환됩니다.

2. CNC 정밀절단

- 열간 압연 빔: CNC 톱질 기계를 사용하여 절단하고 용접 수축을 위해 2mm 여유를 남겨 둡니다.

- 용접 빔: 화염 절단기는 웹과 플랜지를 별도로 절단하는 데 사용됩니다. 가변 단면 웹의 경우 곡선 전환 베벨이 절단됩니다.

3. 지그 조립

특수 고정 지그는 위치 제한을 제공하여 웹 중심 편차를 2mm 이내로 유지하고 두 플랜지의 동시 수직 정렬을 보장합니다. 가용접은 정렬 불량을 방지하기 위해 어셈블리를 고정합니다.

4. 양면 자동 서브머지드 아크 용접(SAW)

단면 루트 패스 용접 → 공작물 회전 및 루트 가우징/세척 → 불완전한 루트 침투를 제거하기 위해 뒷면 전체 용접; 중요한 메인 빔 용접은 레벨 I 표준에 따라 100% 초음파 테스트(UT)를 거칩니다.

5. 용접응력의 수압보정

플랜지 내부 컬링 및 빔 측면 굽힘을 해결하기 위해 플랜지 교정기와 빔 교정기를 사용하는 이중 교정 방법을 사용하여 내부 용접 응력을 제거하고 후속 스프링백 변형을 방지합니다.

6. 보조 부품의 조립 및 용접

도면을 기반으로 한 정확한 레이아웃 마킹; 용접 변형을 엄격하게 제어하면서 베어링 보강재, 보조 빔 코벨, 퍼린 클리트 및 엔드 플레이트를 순차적으로 용접합니다.

7. 정밀 CNC 홀 가공

3D CNC 드릴링 머신을 사용하여 단일 패스로 고강도 볼트 구멍을 형성합니다(구멍 직경 공차 ±0.3mm). 기타 프로세스 홀은 플라즈마를 통해 절단된 후 디버링됩니다.

8. 완제품 표면 마무리

용접 비드, 스패터, 절단 흔적의 연삭; 현장 리프팅 및 정렬을 용이하게 하기 위해 구성 요소 번호 및 축 높이 표시.

9. Sa2.5 등급 녹 제거 및 다층 코팅

패스스루 샷 블라스팅 기계를 통해 전체 표면 녹 제거, 40-75μm의 표면 거칠기를 달성하여 페인트 접착력 보장; 프라이머, 중간도장, 상도를 층층이 도포하고, 지정된 방화구역에 추가 내화도료를 도포합니다.

10. 최종 검사, 포장 및 발송

직진성, 단면치수, 도막두께 검증 완전한 품질 검사 기록의 편집; 방수 스트레치 랩과 목재 팔레트를 사용하여 국경 간 표준에 맞게 포장합니다.

보충: 가변 단면 빔을 위한 특수 프로세스

불규칙한 웹 절단 → 단면 지그 조립 → 베벨 맞대기 용접 → 전체 2차 교정; 다른 모든 프로세스는 표준 빔의 프로세스와 동일합니다.

포괄적인 기술 성능 매개변수

1. 완제품 기하학적 가공 공차

- - 빔 본체의 세로 방향 직진도: ≤L/1000(여기서 L은 전체 빔 길이임)

- 플랜지의 측면 수직도: ≤B/100(B는 플랜지 폭)

- 단면 치수 편차(길이/너비): ±2~3mm

2. 모재(Heavy Duty H 형강빔)의 기계적 성질

참고: 저온 건축 분야에는 자격을 갖춘 저온 충격 시험을 갖춘 Q355NL을 채택해야 합니다.

3. 암시적 구조 매개변수

- 강축 굽힘 저항: X축에 대한 업계 최고의 단면 계수; 주어진 하중에 대한 강철 소비를 최소화합니다.

- 전단력 분포: 웹은 수직 전단력을 100% 견뎌냅니다. 플랜지는 전단 저항에 기여하지 않으므로 구조 검증을 단순화하는 명확한 하중 경계가 생성됩니다.

- 바람 저항 계수: 1.3–1.5(박스 거더보다 낮지만 원형 중공 단면보다 높음) 온대 해안 풍하중 지역에 균형 잡힌 핏을 제공합니다.

- 측면 안정성: 상단 플랜지가 바닥 슬래브 또는 도리와 직접 연결되어 추가적인 측면 버팀대가 필요 없으며 구조 도면이 단순화됩니다.

4. 용접검사 및 합격기준

- 등급 I 용접: 지지대의 메인 빔 접합 및 하중 지지 용접; 100% 초음파 테스트(UT)가 필요합니다. 무결점 기준

- 2등급 용접: 보강재 및 연결 플레이트의 2차 용접; 20% 무작위 샘플링 검사; 용접 강도는 모재의 용접 강도보다 낮아서는 안됩니다.

5. 접속사양

- 고강도 볼트: 견고한 빔-기둥 연결에 선호되는 등급 10.9; 2차 고정 연결에 사용되는 등급 8.8

- 전단 스터드: 복합 콘크리트 바닥 슬래브용 상단 플랜지의 표준 Φ16/Φ19 스터드로 강철과 콘크리트 사이의 시너지적인 하중 지지 작용을 보장합니다.

왜 HAISHENG을 선택합니까?

1. 여러 기지에 걸친 안정적인 용량 및 안정적인 국경 간 배송

생산은 4개 주요 철강 구조물 제조 기지(천진, 복건, 산둥, 후베이)에 분산되어 현지화된 물류 및 배송이 가능합니다. 우리는 48시간 이내에 배송할 수 있도록 표준 고강도 H 형강 빔의 충분한 재고를 유지합니다. 비표준 용접빔의 경우 당사는 12개의 독점 서브머지드 아크 용접 라인을 운영하여 성수기 용량 병목 현상을 우회하고 해외 고객을 위한 전체 컨테이너 주문의 정시 배송을 보장합니다.

2. 종합적인 제3자 품질검사 및 해외공장 감사기준 준수

우리는 독립적인 내부 품질 검사 부서를 유지하고 제3자 기관에 의뢰하여 결함 감지, 페인트 필름 두께 및 재료 사양과 관련하여 메인 빔의 모든 배치를 확인합니다. 아프리카, 동남아시아, 중앙아시아 국가의 엔지니어링 입찰 및 진입 표준을 충족하는 원본 영어 검사 보고서가 제공되므로 고객이 추가 테스트를 수행할 필요가 없습니다.

3. 오류 및 재료 낭비 방지를 위한 무료 상세 설계 및 도면 최적화

12명으로 구성된 당사의 해외 철골 구조 상세 팀은 현지 표준(BS, EN, GB)에 따라 연결 상세를 최적화하고 하중 계산을 검증합니다. 원본 도면에서 발견된 빔-기둥 충돌, 판 두께 불일치 등의 문제를 사전에 수정하여 현장 자재 낭비를 평균 8% 줄입니다.

4. 원스톱 국가 간 지원 서비스

수출훈증, 방습, 방청 포장, 다국어 설치 안내 영상, 통관 서류 서비스를 제공합니다. 해외 현장의 경우, 인증된 철구조물 엔지니어를 파견하여 현장 설치 안내를 제공함으로써 원격 시공에 따른 의사소통 장벽을 극복할 수 있습니다.

5. 장기 보증 및 수리 지원

인위적인 과부하가 없는 경우 페인트 작업에 대해 3년 보증, 용융 아연 도금에 대해 15년 보증 및 주요 구조에 대한 평생 기술 지원을 제공합니다. 공장에서 할당된 구성 요소 번호는 추적성을 보장하며 동일한 사양의 교체 부품은 최대 10년 동안 사용할 수 있습니다.

FAQ

Q1: 포털 프레임 지붕 빔에는 가변 단면 H빔을 사용해야 합니까?

A: 표준 지붕 하중이 있는 경간이 15m 이하인 경우 일정 단면 H빔을 사용하여 비용을 낮출 수 있습니다. 경간이 15m를 초과하거나 지붕 하중(비/눈)이 중요한 경우 가변 단면 빔이 필요합니다. 이는 강철 소비를 15%-20%까지 줄이는 동시에 지지대의 전단력을 낮출 수 있습니다.

Q2: 용접 H빔과 열간압연 H빔 중에서 어떻게 신속하게 선택합니까?

A: 표준 치수 및 일정이 빡빡한 경우 열간 압연 빔을 선택하십시오. 비표준 단면, 가변 깊이, 매우 긴 스팬 또는 특수 플레이트 두께에 대한 용접 빔을 선택하십시오. 열간 압연 빔은 용접 응력이 없고 저온 지역에 적합한 반면, 용접 빔은 더 큰 맞춤 유연성을 제공합니다.

Q3: H빔 웹의 개구부 절단이 구조적 안전성에 영향을 미치나요?

A: 저전단 구역(중간 경간)에서 보강재 플레이트로 강화된 작은 개구부는 안전성을 손상시키지 않습니다. 그러나 지지대 근처의 고전단 구역에서는 개구부가 웹 전단 실패를 쉽게 유발할 수 있으므로 엄격히 금지됩니다. 당사의 상세 설계 도면에는 이러한 금지 구역이 명확하게 표시되어 있습니다.

Q4: 염수분무 노출이 많은 해외 ​​지역에는 어떤 부식 방지 솔루션을 권장합니까?

A: 해안에서 5km 이내의 해안 지역에서는 용융 아연 도금이 필수입니다. 페인트 시스템은 필연적으로 3~5년 내에 벗겨지고 녹이 슬기 때문입니다. 내륙 해안 지역의 경우, 고빌드 에폭시 탑코트가 전반적으로 더 나은 비용 효율성을 제공합니다.

Q5: 표준 차량 운송에 비해 너무 긴 빔은 어떻게 처리합니까?

A: 12미터를 초과하는 빔은 정밀 가공된 용접 베벨을 사용하여 세그먼트로 사전 제작됩니다. 현장 접합은 Grade I 완전 관통 맞대기 용접을 사용합니다. 초음파 테스트를 통해 용접 무결성이 확인되면 접합된 빔은 연속 빔과 동일하게 작동하고 구조적 허용 표준을 충족합니다.

Q6: 엔드플레이트 두께는 어떻게 결정되나요? 표준 두께를 전반적으로 사용할 수 있습니까?

A: 보편적인 표준을 적용할 수는 없습니다. 엔드 플레이트 두께는 일반적으로 16mm ~ 40mm 범위의 최대 지지 반력을 기준으로 계산됩니다. 얇은 플레이트를 무분별하게 사용하면 엔드 플레이트가 휘어지거나 볼트가 미끄러지는 현상이 발생할 수 있습니다. 우리는 프로젝트별 하중을 기반으로 무료 두께 계산을 제공합니다.
