열간압연 구조용 강판

열간압연 구조용 강판은 강철 구조물, 중장비, 도시 도로 및 교량을 건설하는 데 필요한 기본 원자재입니다. 국가 표준 GB/T 700-2006 및 GB/T 1591-2018에 따라 생산되며 열간 압연 판, 냉간 압연 판, 중간 두께 판 및 미끄럼 방지 체크 무늬 판으로 분류됩니다. 용접, 냉간 굽힘 및 펀칭에서 균형 잡힌 기계적 특성과 우수한 성능을 갖춘 통합 구조용 강판은 접합 간격 없이 연속적인 힘 전달을 제공하므로 넓은 면적의 하중 지지 기판 및 접합 연결 플레이트에 이상적입니다.

HAISHENG은 열간압연 구조용 강판의 전체 두께 사양, 특수 형상 부품 및 내장형 판에 대한 맞춤형 절단, 완벽한 재료 기계 테스트 보고서, 페인팅 및 용융 아연도금과 같은 부식 방지 처리를 제공하여 철강 구조, ​​기계 및 도시 프로젝트의 대량 철강 조달 수요를 한 번에 충족시킵니다.

1. 적용 가능한 생산 표준

GB/T 700-2006 탄소 구조용 강철

GB/T 1591-2018 저합금 고강도 구조강

GB/T 3274 탄소 구조용 두꺼운 판의 치수 및 모양 허용

2. 핵심 제품 특징

2.1 재료 및 기계적 특성

주류 Q235B 및 Q355B 등급의 성숙한 탄소 및 저합금 소재 시리즈는 균형 잡힌 강도, 가소성 및 인성, 실온에서 안정적인 기계적 특성을 달성하고 정적 하중, 동적 하중 및 특정 온도 차이를 견딜 수 있습니다.

일체형 압연 플레이트는 균일한 내부 질감과 지속적인 힘 전달이 특징이며 넓은 면적의 하중 지지 및 인클로저 기판에 대한 뛰어난 압축, 굽힘 및 접힘 저항을 ​​제공합니다.

일반 강도부터 고강도까지 선택 가능한 다양한 강철 등급으로 가벼운 인클로저, 무거운 하중을 견디는 부품, 장비의 압력을 견디는 부품 등 다양한 하중 수준에 적합합니다.

2.2 카테고리 및 프로세스 차이점

열간 압연 판 : 우수한 인성, 넓은 두께 범위, 저렴한 비용, 고온 저항 및 우수한 현장 용접 성능이 주요 엔지니어링 재료로 사용됩니다. 산화물 스케일과 적당한 치수 정밀도로 덮여 있습니다.

냉간 압연 판: 정밀 가공, 스탬핑 및 장식 부품을 위한 매끄러운 표면, 엄격한 치수 공차, 높은 평탄도 및 우수한 굽힘 성능; 열간압연판에 비해 두께가 얇고 내열성이 약합니다.

파생 기능성 품종: 체크무늬 플레이트는 통로와 플랫폼에 대한 미끄럼 방지 및 내마모성입니다. 중간 두께의 플레이트는 고부하 대형 부품을 대상으로 합니다. 컷팅 플레이트와 오리지널 코일 플레이트는 재료 활용도가 높은 유연한 컷팅을 지원합니다.

2.3 가공 및 조립의 장점

포괄적인 가공 성능은 절단, 굽힘, 펀칭, 압연, 용접, 연마 및 코팅을 지원하며 모든 강철 구조물 제조 공정과 호환됩니다.

플랫 플레이트는 접합, 래핑 및 맞대기 접합 구성을 쉽게 할 수 있으며 복잡한 접합을 위한 형강, 튜브 및 패스너와 완벽하게 조화를 이룹니다.

유연한 크기 덕분에 전체 플레이트를 특별한 모양의 조각, 작은 슬래브 및 강력한 보편성을 지닌 내장 부품으로 절단할 수 있습니다.

2.4 환경 적응성

기본 강철은 적절한 내후성을 갖고 있습니다. 녹 제거, 페인팅 또는 용융 아연 도금 부식 방지 처리 후 실내, 실외 및 습한 환경에 적용하여 장기간 사용할 수 있습니다.

넓은 적용 온도 범위: 일반 탄소강판은 일반적으로 -20℃에서 350℃ 사이에서 작동합니다. 특수강 등급은 저온 또는 고온 작업 조건을 충족합니다.

2.5 비용상의 이점과 한계

충분한 원자재 공급, 완벽한 사양 및 대량 생산으로 단가를 절감하여 철강구조용 가장 기본적인 일반강으로서 높은 종합적인 Cost Performance를 제공합니다.

얇은 판은 국부적인 충격과 찌그러짐에 약한 저항성을 나타냅니다. 두꺼운 플레이트는 자중이 크고 전체적인 구조적 하중을 증가시킵니다.

노출된 환경에서 노출된 플레이트는 녹이 발생하기 쉬우며 부식 방지 처리가 되어 있어야 합니다. 균열을 방지하기 위해 고강도 플레이트의 냉간 굽힘 및 스탬핑에는 엄격한 매개변수 제어가 필요합니다.

3. 열간압연 구조용 강판의 적용범위

3.1 주요 응용

건축 강철 구조 엔지니어링: 바닥 베이스 플레이트, 지붕 패널, 벽 패널 및 플랫폼 슬래브; 철골 기둥 및 보용 보강재, 칸막이판, 헤드판, 연결판 및 매립 강판, 주 하중 지지 및 접합 연결용 핵심 재료.

장비 및 기계 제조: 건설 기계용 장비 쉘, 베이스, 프레임, 가드, 사일로, 몰드 백킹 플레이트 및 내마모성 라이너.

인클로저 및 포장 플랫폼: 작업장 통로, 계단 디딤판 및 트렌치 커버용 체크무늬 플레이트; 공장 인클로저 및 칸막이 배플용 일반 플레이트.

압력 용기 및 파이프 부속품: 비고압 하중 지지 부품용 대기 저장 탱크, 물 탱크, 파이프 헤드, 파이프 지지대 및 실린더 강화 플레이트.

도시 및 교량 엔지니어링: 교량 보조 지지판, 도로 보호판, 도시 울타리, 맨홀 덮개 베이스 플레이트, 하천 호안판 및 교통 시설 구성 요소.

하드웨어 및 비표준 가공: 다양한 비표준 예비 부품을 위한 특수 형상의 가장자리 마감 부품, 지수판, 보강판 및 임시 지지판을 절단합니다.

3.2 제품 카테고리별 용도 매칭

열간 압연 중간 후판: 주로 무거운 강철 부품, 장비 베이스, 교량, 저장 탱크 및 대형 하중 지지 패널용 후판입니다.

열간 압연 절단 플레이트: 높은 비용 성능을 갖춘 일반 얇고 중간 두께로 엔지니어링 소비가 가장 큰 공장 빔, 기둥 및 인클로저에 널리 사용됩니다.

냉간 압연 박판: 정밀 스탬핑을 위한 매끄러운 고정밀 표면, 장식 패널, 전기 캐비닛 및 가벼운 외부 쉘.

체크무늬 강판: 보행 플랫폼, 계단 디딤판 및 차량 바닥판 전용으로 뛰어난 미끄럼 방지 성능을 발휘합니다.

3.3 간단한 선택 팁

내하중, 용접 및 실외 야외 작업 조건을 위해 열간압연판에 우선순위를 둡니다.

외관 요구 사항, 정밀 스탬핑 및 실내 장식 시나리오에 맞게 냉간 압연 판을 선택하십시오.

보행자 통로 및 미끄럼 방지 구역에는 체크무늬 플레이트를 채택합니다.

4. 전체 범위 성능 매개변수

4.1 주요 등급 및 상온 기계적 성질

4.2 일반 물리 상수

밀도: 7.85g/cm3

탄성 계수: 2.06×10⁵ MPa

푸아송비: 0.3

열전도율: 45W/(m·K)

4.3 두께 구분 및 표준 치수

산업 두께 분류

박판 : 0.5~3.0mm(냉간압연/열간압연)

중간판: 3.0~14.0mm

두꺼운 판: 14.0~60.0mm

매우 두꺼운 판: >60mm(무거운 강철 구조물, 장비 베이스)

표준 고정 크기

일반적인 너비 : 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

일반적인 길이: 2000mm, 2440mm, 6000mm, 12000mm

공차: 두께 ±0.3~±10%; 길이 및 폭 ±5mm

주요 카테고리 및 두께 범위

열연 절단판: 2.0~12mm, 건설 프로젝트에서 가장 많이 소비됨

열간압연 원판 : 12~60mm, 중량물, 교량, 저장탱크용

냉간 압연 강판 : 0.5 ~ 3.0mm, 매끄러운 고정밀 표면

체크무늬 강판 : 3.0~8.0mm (렌티큘러/다이아몬드 미끄럼 방지 패턴)

4.4 가공성능

냉간 굽힘 특성: Q235 및 Q355는 맨드릴 직경이 판 두께의 2배 이하인 180° 냉간 굽힘을 지원하며 굽힘 위치에서 균열이나 박리가 없습니다.

용접성 : 저탄소당량으로 우수한 용접성을 가지며, 복잡한 예열 없이 수동아크용접 및 가스차폐용접에 적합합니다.

스탬핑 및 굽힘: 냉간 압연 시트는 최적의 스탬핑 성능을 제공합니다. 두꺼운 판에는 큰 각도 굽힘을 권장하지 않습니다.

서비스 온도: 일반 탄소강판의 범위는 -20℃ ~ 350℃입니다. 초저온에 대한 저항이 최소화된 저온 프로젝트용 Q355D/E 등급입니다.

4.5 참조 섹션 기계적 매개변수

굽힘 단면 계수는 판 두께에 따라 기하급수적으로 증가합니다.

전단강도는 항복강도의 0.5~0.6배와 같습니다.

얇은 판은 압축 시 국부적으로 불안정해지는 경향이 있지만 두꺼운 판은 안정적인 압축 저항을 유지합니다.

4.6 표면 품질 및 부식 방지 처리

배송 표면 상태: 산화물 스케일이 있는 열간 압연, 매끄러운 냉간 압연 표면, 산세척, 쇼트 블라스트, 샌드 블라스트

부식 방지 솔루션

페인트/에폭시 프라이머: 일반 실내 환경용

용융아연도금 : 장기간 옥외사용을 위한 아연도금두께 60~120μm

쇼트 블라스팅 + 방청 코팅: 강철 구조물 프로젝트의 표준 프로세스

표면 합격 기준: 균열, 접힘, 흉터, 박리 및 심한 녹이 없음.

4.7 애플리케이션 선택 가이드

✅ 적합한 시나리오 강철 빔 및 기둥 보강재, 칸막이 판, 내장 강철판, 바닥 베이스 플레이트, 장비 베이스, 플랫폼 슬래브, 계단 디딤판, 인클로저 보드, 교량 보조 플레이트, 대기 저장 탱크, 기계 프레임.

❌ 부적합한 시나리오 고압 용기의 내벽, 고온 및 고압 파이프라인, 심각한 부식성 매체(특수 용기 강철 또는 스테인레스 스틸 필요).

빠른 선택 규칙

일반 공장, 인클로저 및 소형 부속품: Q235B 열간압연판

중하중 빔 및 후판, 교량: Q355B 중후판

외관 장식 및 스탬핑, 캐비닛 쉘: 냉간 압연 박판

통로, 운영대, 계단 : 미끄럼방지 체크판

5. 열간압연 구조용 강판의 공통 규격표

5.1 열간압연 일반강판(컷플레이트/원판, Q235B/Q355B)

표준 가로×세로 크기: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

박판 2.0~3.0mm (인클로저, 엣지 트림, 박판 접합)

중판 4.0~10mm (엔지니어링 소모량이 가장 많고 보강재 및 내장판)

후판 12~60mm (중철구조물, 교량, 장비기지)

5.2 냉간압연강판 (0.5~3.0mm, 매끈한 고정밀 표면)

표준 시트 크기: 1000×2000, 1220×2440, 1500×3000 일반적인 두께: 0.5, 0.8, 1.0, 1.2, 1.5, 2.0, 2.5, 3.0mm 핵심 용도: 전기 캐비닛 쉘, 스탬핑 부품, 장식 패널, 정밀 하드웨어, 가벼운 외부 케이싱 특징: 높은 치수 정확도, 산화물이 없는 표면, 높은 용도에 적합하지 않음 온도와 무거운 짐 근무 조건.

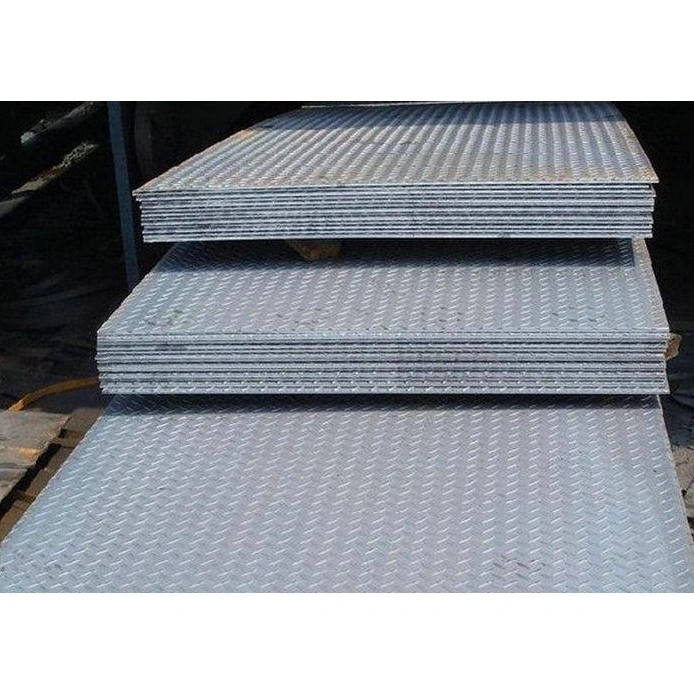

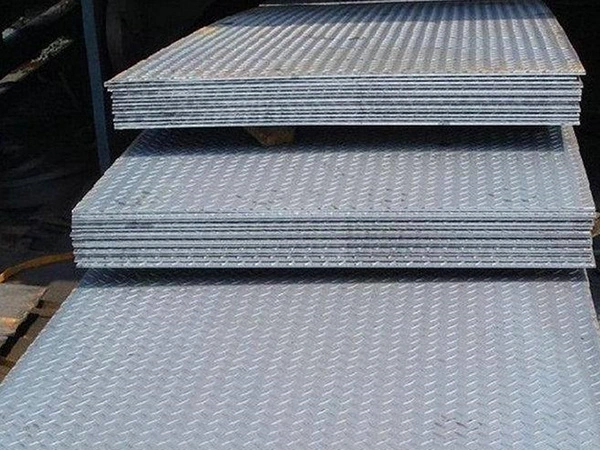

5.3 체크무늬 미끄럼 방지 강판(렌티큘러/다이아몬드 패턴, 철골 플랫폼 전용)

표준 사이즈: 1500×6000, 1800×6000 베이스 플레이트 두께: 3.0, 4.0, 5.0, 6.0, 8.0mm

3.0/4.0mm: 작업장 통로, 단순 플랫폼, 계단 디딤판

5.0/6.0/8.0mm: 견고한 플랫폼, 트럭 바닥판, 산업용 통로

5.4 크기 및 재료 선택 규칙

선호 폭: 1500mm(가장 일반적이며 절단 낭비가 적음), 1800mm, 2000mm

권장 길이: 6000mm(일반 공사), 12000mm(긴 부품 전체 플레이트 사용)

재료 선택 기준

일반 공장, 인클로저, 내장 부품, 연결 플레이트: Q235B

중하중빔, 후판, 교량, 대형 철구조물 : Q355B

컷팅 플레이트와 원본 플레이트의 구별

절단 플레이트: 2~12mm, 저렴한 비용, 평균 평탄도, 토목 및 일반 강철 구조물에 우선 선택

원본 플레이트: 12mm 이상의 두께, 균일한 내부 구조, 안정적인 기계적 성능, 고하중 및 교량 프로젝트에 필수

5.5 일반 중량 계산 공식

제곱미터당 중량(kg/㎡) = 두께(mm) × 7.85

단판 총 중량 = 길이(m) × 폭(m) × 두께(mm) × 7.85

6. HAISHENG 공장 공급 장점

원래 공장 창고에서 직접 공급: 열간 압연, 냉간 압연 및 체크무늬 중간 두께 판의 전체 사양을 갖춘 자체 판재 절단 작업장, 중개자 마진 없음, 대규모 해외 엔지니어링 프로젝트에 대한 확실한 비용 이점.

안정적인 빠른 배송: 일정한 두께와 폭의 플레이트가 연중 내내 재고가 있어 빡빡한 공사 일정에 맞춰 특수 형상의 매립 플레이트 및 보강재의 일괄 배송과 긴급 절단을 지원합니다.

전체 공정 품질 검사 추적성: 입고 전 원자재 기계적 재검사, 압연 중 샘플링, 완성된 크기 및 외관에 대한 전체 육안 검사. 각 배치에는 완전한 재료 인증서, 인장 및 충격 테스트 보고서가 첨부되어 원활한 해외 프로젝트 승인을 위해 제3자 현장 샘플링 검사를 지원합니다.

원스톱 지원 처리 서비스: 통합 수출 포장을 위한 H빔, I빔, 채널 및 고강도 볼트와 일치하는 CNC 절단, 굽힘, 펀칭, 홈 절단 및 용융 아연 도금 부식 방지 사전 제작이 가능합니다.

표준 수출 포장: 필름으로 덮고 강철 스트립으로 묶은 강판, 수분 및 녹 방지를 위해 목재 팔레트로 강화, 통관 및 현장 승인을 위한 완전한 중국어 및 영어 인증서 및 재료 보고서.

7. 자주 묻는 질문

Q: 실내 공장 인클로저용으로 Q235B 또는 Q355B 플레이트를 선택해야 합니까?

A: 경량 인클로저 및 소형 임베디드 부품을 위한 비용 효율적인 Q235B; 무거운 빔 엔드 플레이트, 장비 베이스 및 교량 하중 지지 부품을 위한 고강도 Q355B 중간 두께 플레이트.

Q: 해안 야외 프로젝트에 사용되는 플레이트의 수명을 연장하는 부식 방지 처리는 무엇입니까?

A: 전체 플레이트 용융 아연 도금은 장기간 실외 염수 분무 환경에 우선적으로 적용됩니다. 단기적인 실내 습한 조건을 위한 샌드블라스팅과 2겹의 에폭시 방청 프라이머.

Q: 고하중 프로젝트에서는 절단판과 원본판을 어떻게 구별할 수 있나요?

A: 2~12mm의 얇고 중간 판은 가격이 저렴한 절단 판입니다. 12mm 이상의 강판은 교량 및 중장비 기지에 필수적인 균일한 내부 금속 조직 구조와 안정적인 성능을 갖춘 롤링된 원본 강판입니다.

Q: 융기된 체크무늬 두께도 내하력 계산 두께로 계산됩니까?

A: 구조설계 계산에는 베이스 플레이트 두께만 적용되며, 미끄럼 방지 돌기는 하중 지지 두께에서 제외되며, 하중 요구 사항에 따라 베이스 두께에 따라 플레이트를 선택합니다.

Q: 냉간압연판을 장비 하중 지지 베이스로 사용할 수 있습니까?

답변: 권장되지 않습니다. 냉간 압연 판은 두께가 얇고 고온 저항이 약합니다. 열간 압연 중간 두께 플레이트는 고하중 베이스 및 용접된 힘을 견디는 부품에 균일하게 채택됩니다.
